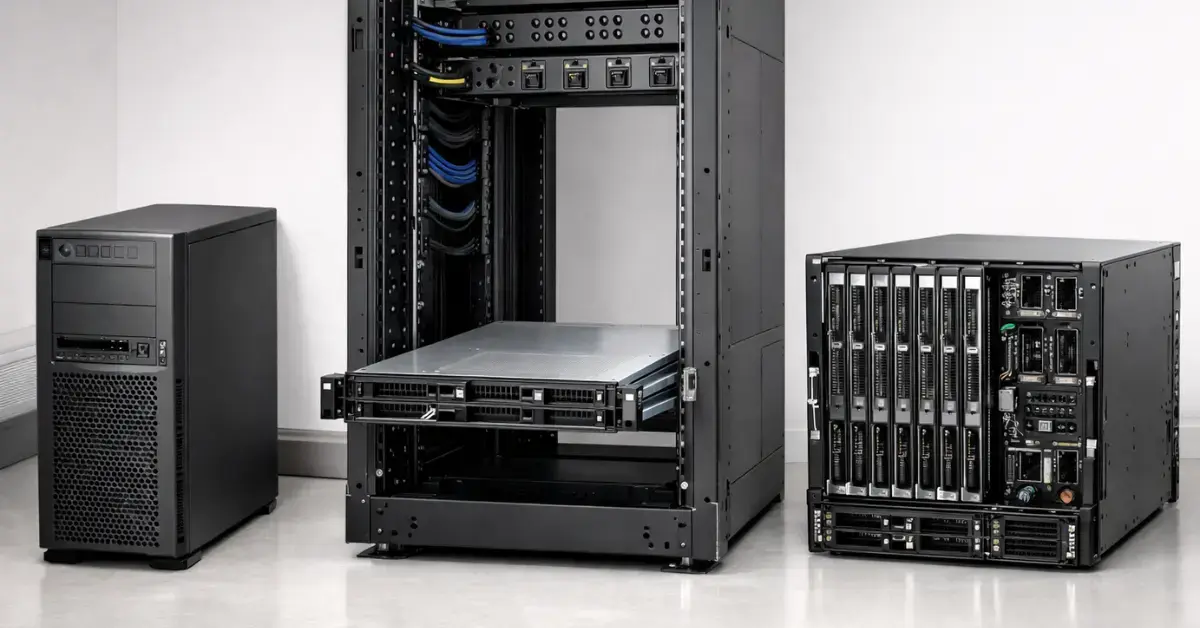

Форм-факторы серверов: Rack, Tower, Blade

Какой форм-фактор выбрать

Если… → берите… (при условии, что питание/охлаждение/место это выдерживают):

• 1–2 сервиса в офисе без серверной (AD/файлы/1С/CRM) → Tower: тише, проще поставить и обслуживать, меньше требований к стойке.
• Филиал/edge без стойки → Tower или «мини-rack/короткая стойка + 1–2U» (если есть место и нормальная вентиляция).
• Виртуализация 2–4 хоста (рост вероятен) → Rack 1–2U: проще наращивать, каблинг/питание/UPS организуются «по-взрослому».
• Плотная серверная/мини-ЦОД → Rack: максимальная стандартизация, сервис по направляющим, PDU/UPS и airflow предсказуемы.
• Рост на десятки серверов (30–100) → Rack (почти всегда) или Blade (если есть масштаб, процессы и бюджет на шасси/интерконнекты).
• VDI/GPU/AI/рендер → обычно Rack 2U/4U: под GPU нужен объём, питание и воздушный поток; blade тут часто сложнее и дороже в эксплуатации.
• Blade берите только когда важны плотность, унификация, быстрые массовые замены и вы готовы к шасси/интерконнектам/lock-in.

Быстрый выбор форм-фактора (по задачам и ограничениям)

Термины и стандарты: чтобы говорить на одном языке (и не ошибиться при покупке)

U (Rack Unit) — высота в стойке: 1U = 1,75″ (44,45 мм). Важно: 1U ≠ “универсально лучше”. 1U часто дороже в обслуживании по воздуху/шуму/плотности компонентов и может ограничивать расширение (PCIe, диски, GPU).

19-inch rack — стандарт ширины монтажных «ушей» оборудования. Часто «19″» воспринимают как единый стандарт, но на практике критичны: тип отверстий (cage nuts/резьба), глубина, 2-post vs 4-post, направляющие, сервисный доступ. См. обзор стандартаANSI/EIA-310 / и справку.

IEC 60297 — международная серия стандартов по механике 19″-систем (стойки/шкафы/шасси): полезна как «язык размеров» при совместимости шкафов, шасси и направляющих. Короткое описание здесь.

Blade-шасси — не просто «коробка под лезвия», а общая инфраструктура: питание, вентиляторы, интерконнекты (сеть/SAN), иногда storage-модули и управление. Это меняет модель отказов («кто виноват» при инциденте) и модель закупки (точка входа = шасси).

Open Rack / OCP — индустриальная альтернатива классическим 19″ в hyperscale-мире (другие размеры/подход к питанию/компоновке). Для понимания контекста достаточно одного документа:см. OCP Open Rack v3 spec PDF.

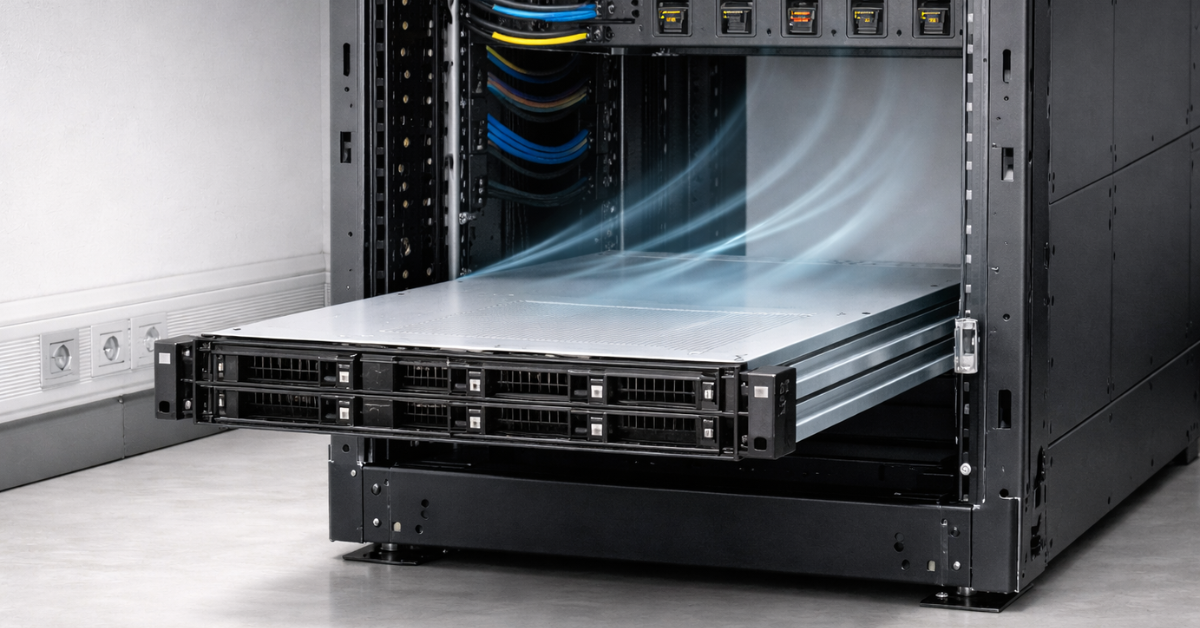

Rack-серверы: сильные стороны, ограничения и «подводные камни»

Где rack выигрывает

• Плотность и стандартизация размещения (1U/2U/4U), единый кабель-менеджмент.
• Централизованное питание (PDU), проще строить A/B питание, легче масштабировать парк.
• Удобный сервис: направляющие, hot-swap, фронт-ту-бек airflow (обычно).

Ограничения, которые «всплывают после покупки»

1. Шум и тепло: 1U/2U в офисе часто непригодны из-за оборотов вентиляторов и нагрева помещения.
2. Стойка “не подошла”: глубина, грузоподъёмность, тип отверстий/крепежа, несовместимость направляющих.
3. Сервисный доступ: выдвинуть сервер на направляющих можно, но если сзади нет прохода — обслуживание превращается в квест.
4. Airflow: большинство серверов рассчитаны на front-to-back; если стойка/помещение мешают выдуву, температура растёт быстрее, чем ожидают.
5. Питание “почему выбивает автомат”: суммарная мощность + пусковые токи + неправильная схема UPS/PDU → срабатывает защита.

Неочевидное (обязательно проверить заранее)

• Тип стойки: 2-post vs 4-post: многие серверы нормально живут только в 4-post с поддержкой сзади. Требования к стойке у производителей часто прописаны в инстал-гайдах; пример формулировок для 19″ и EIA-310 — см. Cisco rack specs (PDF).
• Отверстия и крепёж: square holes + cage nuts vs резьбовые рейки; «универсальная перфорация» бывает разной.
• Глубина и направляющие: «короткие» стойки и телеком-шкафы часто не дружат с глубинными серверами и их rail-kit.
• Плотность по мощности (кВт/стойку): упираетесь не в U, а в питание/охлаждение и лимиты UPS/PDU.
• A/B питание: без него любое обслуживание UPS/PDU или линия электрики становится риском простоя.

Мини-советы по выбору высоты

• 1U — когда нужна максимальная плотность и у вас хорошее охлаждение/акустика/стойка.
• 2U часто практичнее и экономичнее по TCO, потому что даёт:
• больше места под расширение (PCIe, NIC, HBA),
• больше вариантов дисков/бэкплейнов,
• проще обеспечить airflow → меньше шум/термостресс.
• 4U — типичный «дом» для GPU/AI/рендера и больших PCIe-конфигураций.

Примеры rack-серверов Servermall:

• Категория Rack.
• Пример линейки DELL rack.

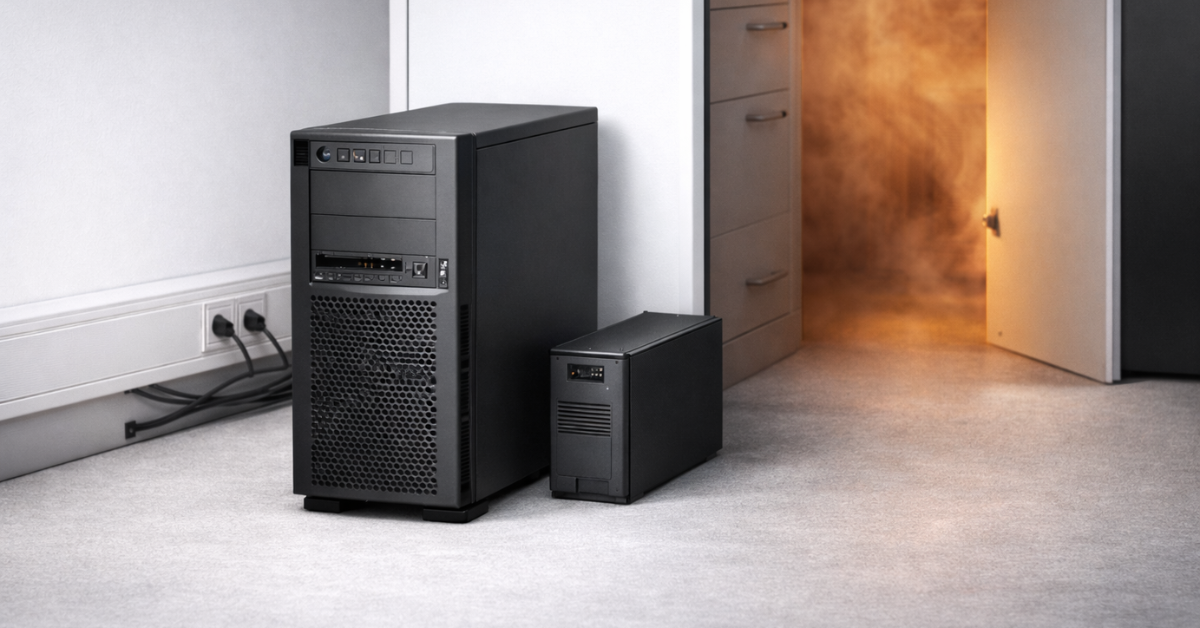

Tower-серверы: когда «офисный формат» — лучший выбор

Когда tower рационален

• Маленькая инфраструктура: 1–2 сервиса и нет стойки/серверной.
• Филиалы/edge, где критичны шум, простота и быстрый локальный доступ.
• Ситуации, где «железо рядом» и обслуживается не только админами (важнее понятность и физический доступ).

Плюсы

• Часто тише и психологически «приемлемее» для офиса.
• Не требует стойки и сложного монтажа.
• Проще обеспечить доступ к дискам/портам «на месте».

Минусы и неочевидное

1. Масштабирование превращается в хаос: кабели, блоки питания, «удлинители», разные UPS по углам.
2. Охлаждение помещения: tower может быть тише, но тепло всё равно выделяет — офисная вентиляция не всегда вывозит 24/7.
3. Стандартизация обслуживания хуже: парк из разнородных tower сложнее поддерживать, чем стойку с повторяемыми узлами.
4. Физическая безопасность: tower в офисе = доступ посторонних, пыль, риск случайного отключения.
5. “Поставим в шкаф”: это почти всегда повышенная температура, пыль и неудобный доступ (а значит — ускоренный износ и внезапные отказы).

Практические критерии «по-простому»

• Шум: измеряйте не «на слух», а хотя бы бытовым шумомером/приложением в точке, где сидят люди, и в точке установки. Оценивайте не только среднее, но и пики (при ребилде RAID/нагрузке вентиляторы раскручиваются).
• Питание: tower в офисе должен иметь выделенную линию/автомат (по возможности) и корректно подобранный UPS.
• Вентиляция: проверьте, что сервер не зажат со всех сторон, есть приток/вытяжка, и температура в жаркий день не уходит в «красную зону».

Подкрепляющие материалы Dell по портфолио rack/tower можно использовать как справочные таблицы по классам систем.

Примеры tower-серверов Servermall:

• Категория Tower.
• Пример HPE tower-подборки.

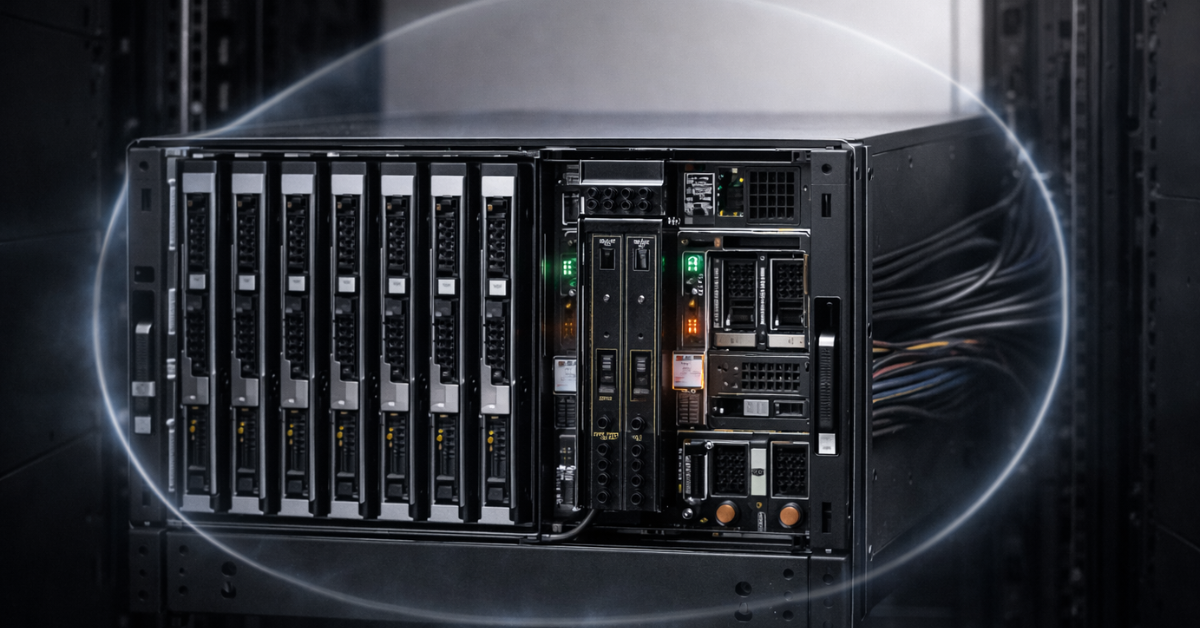

Blade-системы: архитектура, экономика, vendor lock-in и когда это действительно нужно

Что такое blade «на практике»

Blade = лезвия (серверные модули) + шасси, в котором общие:

• блок(и) питания и схема резервирования,
• вентиляторы и логика охлаждения,
• интерконнекты/модули сети/SAN,
• управление (часто централизованное).

То есть вы покупаете не «16 маленьких серверов», а единую платформу, где шасси становится одновременно точкой удобства и точкой риска.

Плюсы

• Очень высокая плотность и аккуратный кабель-менеджмент («wire-once»).
• Быстрые массовые замены/перестановки модулей.
• Единые профили и единый контур управления (удобно при большом парке).

Минусы (самое важное)

1. Стоимость входа: шасси + интерконнекты + БП/вентиляторы + лицензии/поддержка → «порог оправданности».
2. Vendor lock-in: совместимость лезвий, модулей, прошивок, лицензирования — внутри экосистемы.
3. Питание и охлаждение: требования часто выше, чем у «обычных» rack-узлов при той же вычислительной мощности (особенно при плотных конфигурациях).При учёте растущей стоимости электроэнергии и ограничениям по питанию в ЦОДах - плюсы высокой плотности начинают исчезать.
4. Апгрейд поколений: может потребовать обновления интерконнектов/модулей/firmware-стека; иногда проще мигрировать на новый класс платформы, чем «эволюционировать» старую корзину.
5. “Кто виноват” при инциденте: проблема может быть в лезвии, шасси, интерконнекте, общей системе питания, модуле управления.

Когда blade оправдан

• Большой стандартизированный парк, где важны процессы: массовые замены, быстрый ввод одинаковых узлов.
• Ограничения по кабель-менеджменту и физической плотности.
• Есть команда и регламенты (эксплуатация, прошивки, запасные части, мониторинг).

Когда проще и лучше: rack + виртуализация/кластер

• Малый/средний масштаб (десяток узлов и меньше) без строгой унификации.
• Нужны нестандартные конфигурации (много дисков, специфические PCIe-карты, GPU, разные сетевые профили).
• Не хотите зависеть от шасси и «семейства» интерконнектов.

Подкрепляющие источники по HPE c7000 (как пример классической blade-архитектуры):

• Официальная справочная страница/док-карта (retired, но полезна для понимания платформы).
• White paper (PDF).

Примеры blade серверов Servermall:

• Категория Blade (каталог).
• Подборки DELLи HPE.

Сравнение Rack vs Tower vs Blade по ключевым критериям (ядро статьи)

Матрица сравнения (конкретно, без “высокая/низкая”)

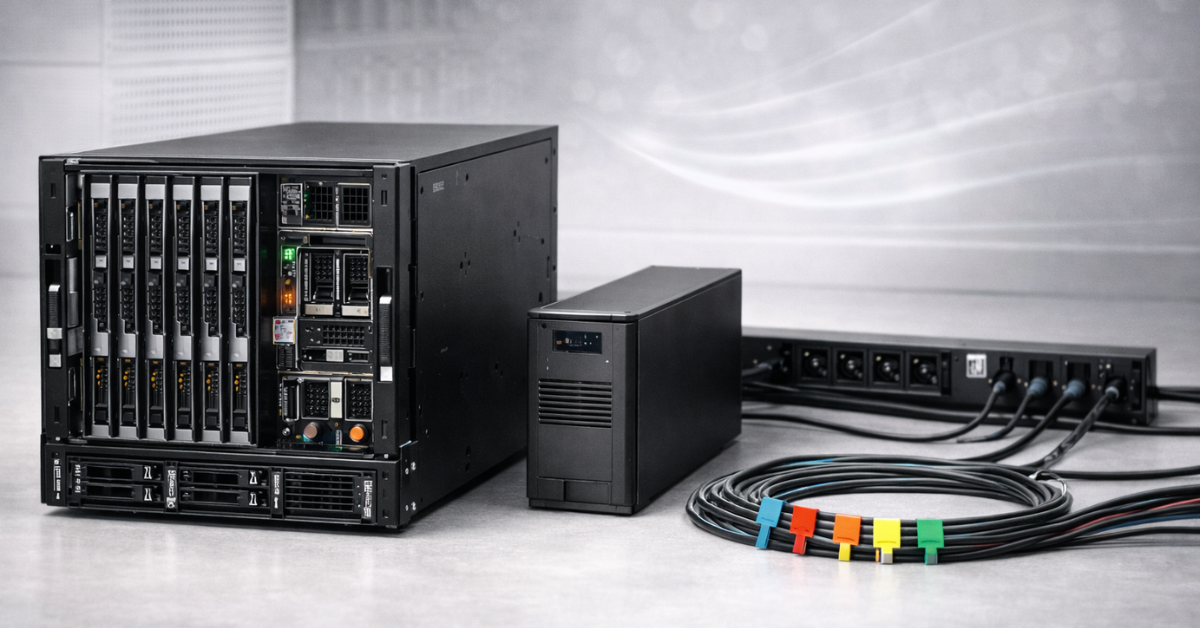

Требования к площадке: место, вес, питание, охлаждение, шум, кабели

Перед покупкой форм-фактора полезно мыслить не «сервером», а контуром площадки: пол/стойка → питание → UPS/PDU → airflow/температура → сервисный доступ → кабели/маркировка.

Тепловые и эксплуатационные рекомендации для дата-центров обычно привязывают к ASHRAE TC 9.9 (PDF).

Мини-калькулятор/правила оценки (без сложной математики)

Не считайте TCO «до евроцента» — оцените класс рисков и «узкие места». Используйте 10-балльную шкалу по четырём блокам (0 = нет требований, 10 = очень жёстко).

Оценка условий (правило выбора)

Простое правило:

• если акустика высокая и рост низкий → Tower;
• если рост средний/высокий и площадка позволяет → Rack;
• если рост высокий + массовые операции + готовность к lock-in → Blade (с проверкой порога окупаемости).

Сценарии и рекомендации (прикладная часть)

Ниже 7 типовых сценариев в одинаковом формате: условия → нагрузка → лучший выбор → альтернативы → ошибки.

SMB/офис: AD/файлы/1С/почта/CRM

Условия: нет серверной, рядом люди, электрика «как в офисе», админ один.Нагрузка: 30–150 пользователей, 1–3 ключевых сервиса, умеренный рост.Лучший выбор: Tower.Почему: проще поставить, тише, меньше требований к монтажу, ниже шанс «сломать площадку».Альтернатива: 1–2U rack в небольшой стойке — если есть отдельное помещение и нормальный UPS/PDU.Ошибки:

• tower в закрытый шкаф (перегрев + пыль);
• питание без выделенной линии/UPS;
• не настроили OOB-управление и мониторинг.

Филиал/edge: локальные сервисы, слабая площадка

Условия: тесно, нестабильная электрика, нет IT-персонала на месте.Нагрузка: кэш/локальные сервисы, контроллер домена, локальные файлы/печать.Лучший выбор: Tower (или компактный rack-шкаф при наличии вентиляции).Альтернатива: маленький rack, если нужно стандартизировать парк по всем филиалам.Ошибки:

• «удлинитель под столом»;
• отсутствие удалённого доступа/консоли;
• резервные копии хранятся рядом с сервером.

Виртуализация: 2–6 узлов, рост, обслуживание

Условия: есть серверная/стойка или можно организовать.Нагрузка: гипервизоры, кластер, миграции, обновления без простоя.Лучший выбор: Rack 2U (часто оптимум).Почему: баланс по охлаждению/расширению/шуму и удобству обслуживания.Альтернатива: 1U при жёсткой плотности и хорошем охлаждении.Ошибки:

• игнорируют A/B питание;
• берут 1U, а затем некуда ставить NIC/HBA/диски;
• стойка не по глубине/направляющим.

База данных/хранилище/backup-узел

Условия: важны диски, сеть, сервис и предсказуемость.Нагрузка: БД, файловые массивы, бэкапы, репликации.Лучший выбор: Rack 2U/4U (в зависимости от дисков и контроллеров).Альтернатива: tower — если объём небольшой и это офисный кейс без стойки.Ошибки:

• недооценили вес/вибрации/тепло с большим числом HDD;
• нет фронтального сервиса дисков;
• сеть 1GbE «потому что раньше хватало».

Высокая плотность в серверной/мини-ЦОД

Условия: стойки, PDU, кондиционирование, холодный/горячий коридор хотя бы в упрощённом виде.Нагрузка: много типовых узлов, предсказуемый сервис.Лучший выбор: Rack.Альтернатива: blade — если парк большой и оправдано шасси/интерконнекты.Ошибки:

• считают только U и забывают про кВт/стойку;
• нет запаса по UPS/PDU и выбивает автоматы;
• плохая организация выдува горячего воздуха.

Большой стандартизированный парк (enterprise)

Условия: есть процессы, регламенты, ЗИП, мониторинг, план обновлений.Нагрузка: множество одинаковых узлов, быстрые замены, короткие окна обслуживания.Лучший выбор: Rack или Blade (как опция).Почему blade: ускоряет операции и упрощает каблинг при плотности.Ошибки:

• берут blade без процессов и команды → сложность «съедает» выгоду;
• не считают lock-in и стоимость апгрейда поколений.

GPU/AI/рендер

Условия: много ватт на узел, нужен правильный airflow и место под GPU/PCIe.Нагрузка: LLM/рендер/VDI-GPU, высокие пики потребления и тепла.Лучший выбор: Rack 2U/4U.Почему: физический объём под GPU, питание, охлаждение и каблинг проще и предсказуемее.Когда blade “не всегда”: GPU-blade возможен, но часто дороже в входе и требовательнее к шасси/охлаждению.Ошибки:

• пытаются «втиснуть» в 1U;
• не проверяют лимиты UPS/PDU;
• не планируют отвод тепла из помещения.

Мини-алгоритм выбора: пошаговый чек-лист

Где будет стоять сервер (офис/серверная/шкаф/edge)?

1. Кто обслуживает и как быстро должен добраться до железа?
2. Есть ли стойка? Если нет — готовы ли вы к стойке и проходам спереди/сзади?
3. Ограничения по шуму (рядом люди/опенспейс)?
4. Температура помещения в жаркий день и качество вентиляции.
5. Питание: есть ли выделенная линия/автомат?
6. Нужен ли UPS и какой запас по мощности (плюс 20–30%)?
7. Нужны ли два независимых контура A/B (хотя бы на уровне PDU/UPS)?
8. Каблинг: как будет организован рост без «лапши» (маркировка/трассы/патч-панели)?
9. Удалённое управление (OOB): будет ли настроено сразу?
10. План роста на 12–36 месяцев: сколько узлов и какого класса?
11. Нужен ли быстрый hot-swap дисков/БП и удобный сервис на направляющих?
12. Нужны ли GPU/много PCIe/много дисков → выбирайте 2U/4U заранее.
13. Готовы ли вы к vendor lock-in и «слоистой» диагностике (если смотрите на blade)?
14. Проверьте совместимость стойки: глубина, тип отверстий, rail-kit, грузоподъёмность.
15. Проверьте «кВт-потолок»: стойка/линия/UPS/PDU/охлаждение.
16. Итог: выберите форм-фактор и выпишите красные флаги, которые могут остановить покупку.

FAQ

Можно ли rack поставить без стойки? Технически «можно положить на полку», но почти всегда это плохая идея: нарушается airflow, каблинг и сервис, растут риски механики и перегрева. Rack рассчитан на стойку/направляющие и нормальную организацию потоков воздуха. См. требования к стойкам и 19″-совместимости в инстал-гайдах (пример Cisco PDF).

Blade уже устарел? Не «устарел», но стал более нишевым: blade силён там, где есть масштаб, стандартизация и процессы. В малом/среднем масштабе часто проще и дешевле rack-кластер. Пример классической архитектуры c7000 — см. white paper (PDF).

Что дешевле по TCO на 3 года? Зависит от площадки и масштаба:

• в офисе без серверной часто выигрывает tower (меньше вложений в стойку/шум/организацию),
• при росте и серверной чаще выигрывает rack (операционно проще),
• blade может выиграть только при масштабе и процессах, иначе «съест» выгоду входным порогом и сложностью.

Почему 1U иногда хуже 2U? 1U чаще шумнее и требовательнее к охлаждению, может ограничить расширение (PCIe/диски/GPU). 2U нередко даёт лучший баланс airflow/сервис/конфигурации.

Сколько серверов нужно, чтобы blade окупился? Точного «магического числа» нет: ориентируйтесь не на количество, а на признаки окупаемости — много одинаковых узлов, частые массовые операции, дорогая кабельная работа, жёсткая плотность, готовность к lock-in. Если это не про вас — скорее rack.

Нужна ли мне A/B линия питания? Если простой дорогой или обслуживание должно проходить без остановки — да, хотя бы на уровне двух контуров UPS/PDU. Это ближе к логике Tier-подхода по отказоустойчивости.

Можно ли tower в шкаф? Лучше не надо: шкаф = ухудшение притока/вытяжки, пыль, рост температуры, неудобный сервис. Если уж «очень надо» — обеспечьте вентиляцию, фильтрацию пыли и контроль температуры, но это уже почти «мини-серверная».
