SFP/SFP+/QSFP: модули, кабели, совместимость в серверных сетях

Что такое SFP, SFP+ и QSFP на практике

SFP, SFP+ и QSFP — это прежде всего форм-факторы подключаемых интерфейсных модулей, а не названия скоростей. Поэтому ошибка начинается уже в тот момент, когда SFP считают “гигабитом”, SFP+ — “десяткой”, а QSFP — “чем-то на 40 или 100”. В реальной инфраструктуре важен не только размер модуля, но и то, какой режим поддерживает сам порт, какая линия нужна и что разрешает производитель оборудования.

Проще говоря:

• SFP чаще всего встречается в сетях 1G
• SFP+ обычно используют для 10G
• QSFP — семейство многолинейных модулей для более высоких скоростей, чаще 40G и 100G
• одинаковый форм-фактор не гарантирует одинаковую совместимость

Именно поэтому “вставляется в порт” и “работает в продакшене” — разные вещи.

Из чего вообще выбирают: модуль, DAC, AOC или обычная оптика

В серверных сетях выбирают не просто “модуль”, а способ подключения.

Съёмный модуль + патч-корд нужен там, где важна гибкость: одна трасса, одна инфраструктура, возможность заменить только модуль или только кабель. Это самый универсальный вариант, но не всегда самый дешёвый.

DAC (Direct Attach Copper Cable) — это готовый медный кабель с уже встроенными коннекторами. Он обычно выгоднее на коротких расстояниях, особенно внутри стойки (пассивный - до 7м, активный - до 15). Его плюс — простота. Минусы — ограничение по длине, большая жёсткость и зависимость от того, как конкретная платформа относится к такому кабелю. Стандарты управления для четырёхлинейных модулей и кабельных сборок действительно охватывают не только оптику, но и такие кабельные решения.

AOC (Active Optical Cable) — это готовая активная оптическая сборка. Она легче меди, удобнее на более длинных и средних участках (до 100м) и помогает уменьшать проблемы с укладкой кабелей. Но, в отличие от схемы “модуль + патч-корд”, здесь меньше гибкости: меняется обычно всё изделие целиком.

Обычная оптика по волокну — как вариант первого пункта, основной вариант там, где есть межстоечные трассы, кросс или уже проложенная волоконная инфраструктура. Здесь уже критично не только выбрать модуль, но и не перепутать тип волокна, коннектор и сам стандарт передачи.

Что обычно выбирать

Если линия 2–3 метра и всё стоит рядом, дорогая оптика чаще всего не нужна. Если есть межстоечная трасса, кросс или планируется апгрейд, обычно разумнее сразу смотреть на оптическую схему.

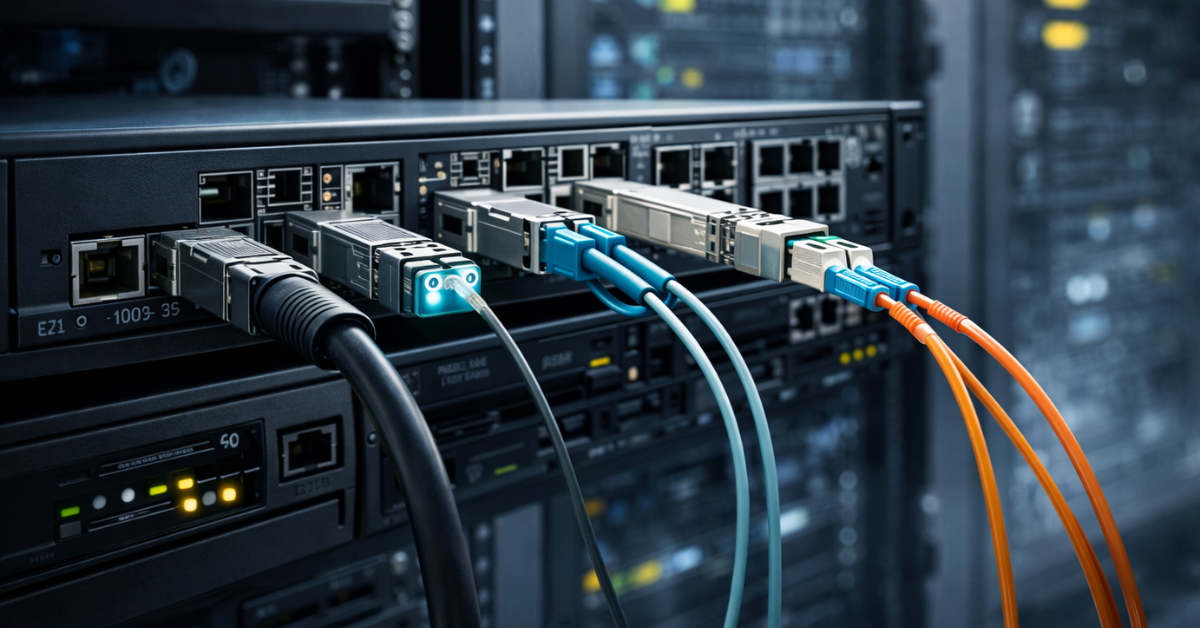

Где начинается настоящая совместимость

Настоящая совместимость начинается не с разъёма, а со сверки параметров канала. Нужно проверить:

• форм-фактор
• скорость
• стандарт физического уровня
• среду передачи
• количество линий
• режим работы порта
• поддержку этого решения самим устройством

Именно здесь появляется большая часть ошибок. Например, QSFP-порт может работать как один высокоскоростной порт, а может поддерживать и несколько независимых каналов. Но поддержка такого режима зависит не от фантазии инженера, а от конкретной модели коммутатора, версии ПО и иногда даже от конкретного порта. Cisco прямо ведёт матрицу совместимости, где для каждого устройства указывается поддержка модулей и кабелей.

Отсюда важное правило: 40G и “4 по 10G”, 100G и “4 по 25G” — это не автоматически одно и то же. Если устройство не умеет нужный режим или не поддерживает breakout, физически подходящий модуль проблему не решит.

Оптика: многомод, одномод, коннекторы и длина волны

Даже правильно выбранный форм-фактор не спасёт, если перепутать среду передачи. В оптических линиях надо проверять минимум четыре вещи: тип волокна, длину трассы, тип коннектора и стандарт модуля.

Критичные ошибки здесь обычно такие:

• модуль рассчитан на один тип волокна, а подключают другой
• на одной стороне стоит одно решение, на другой — внешне похожее, но под другой сценарий
• путают двухволоконные схемы с многоволоконными
• не обращают внимания на тип коннектора

Это особенно важно для высоких скоростей. Часть решений работает по привычной схеме “два волокна”, а часть требует многоволоконного подключения. Руководства HPE Aruba прямо разбирают типы коннекторов, кабелей, скоростей и условий применения модулей и кабельных сборок, что полезно именно для практической сверки проекта перед закупкой.

Перед покупкой оптики нужно проверить

• какой тип волокна уже проложен
• какая фактическая длина трассы
• какой коннектор нужен
• что стоит на второй стороне линии
• одинаковый ли сценарий передачи выбран с обеих сторон

Почему “подходит по разъёму” недостаточно

Один из самых неприятных сюрпризов серверных сетей в том, что модуль может быть физически совместим, но платформа его не примет. Причины бывают разные: ограничения прошивки, политика производителя, проверка идентификатора модуля, отсутствие поддержки именно этого кабеля или именно этого режима порта.

Поэтому совместимость всегда проверяют как минимум по четырём уровням:

1. Физически входит ли модуль в порт.
2. Поддерживает ли порт нужную скорость и режим.
3. Разрешает ли платформа именно этот модуль или кабель.
4. Подтверждена ли работа на обеих сторонах линии.

Здесь особенно важна разница между “может заработать” и “официально поддерживается”. В лаборатории совместимый аналог может вести себя нормально. В рабочей инфраструктуре это уже вопрос диагностики, обновлений и поддержки у вендора.

Что проверять перед покупкой

Самые частые сценарии выбора

Если сервер и коммутатор стоят в одной стойке, чаще всего сначала смотрят на DAC. Это обычно самый простой и дешёвый путь. Если кабельная укладка плотная, дистанция чуть больше или медь неудобна физически, уместен AOC.

Если серверы стоят в соседних стойках, DAC уже не всегда удобен: мешают длина, жёсткость и монтаж. Тут часто выигрывает AOC или обычная оптика.

Если речь об аплинках между стойками, кроссом или машинным залом, обычно выбирают классические модули и волоконную инфраструктуру. В таком сценарии уже особенно важно не гадать, а сверяться с матрицей совместимости оборудования.

Если нужно подключить серверы 25G к аплинку 100G, первым делом проверяют не модуль, а поддержку распада порта. Это как раз тот случай, где “порт на 100G есть” ещё ничего не доказывает.

Типичные ошибки, которые чаще всего ломают проект

Самые частые ошибки выглядят так:

• выбрали по названию разъёма, а не по режиму порта
• забыли проверить вторую сторону линии
• перепутали многомод и одномод
• купили модуль, который не разрешён платформой
• не проверили поддержку распада порта
• взяли DAC нужной скорости, но неудобной или неподдерживаемой длины
• выбрали AOC там, где позже потребуется менять только один конец
• не посмотрели диагностические возможности модуля

Последний пункт часто недооценивают. В SFF-8472 для SFP/SFP+ и в SFF-8636 для четырёхлинейных модулей описаны интерфейсы управления и диагностики, которые позволяют читать рабочие параметры, быстрее искать причину деградации линии, а то и вовсе перепрошивать модули для поддержки коммутаторами. Это важно не только для эксплуатации, но и для грамотной приёмки оборудования.

Как проверить совместимость перед заказом

Надёжный порядок действий такой. Сначала определить, какая нужна скорость сейчас и планируется ли апгрейд. Затем — реальную длину линии. После этого понять, что подходит по среде передачи: медь, многомод или одномод. Дальше проверить точный тип портов на сервере и коммутаторе, а не ориентироваться на общее название семейства. Потом отдельно выяснить, нужен ли распад порта. И только после этого открывать матрицу совместимости производителя, смотреть минимальную версию ПО, список разрешённых модулей и кабелей, а затем сверять коннекторы и тип патч-кордов.

Именно такой порядок обычно экономит больше всего времени и денег: сначала собирают схему канала связи, потом покупают железо, а не наоборот.

Когда брать оригинальные модули, а когда смотрят на совместимые аналоги

Оригинальные модули и кабели покупают там, где важны предсказуемость, официальная поддержка и минимальный риск спорных сценариев после обновлений. Совместимые аналоги используют там, где бюджет жёстче, а инфраструктура понятна и проверена. Но чем выше критичность сервиса, сложнее схема подключения, новее платформа и чувствительнее режимы работы, тем меньше оснований полагаться на вариант “у кого-то же работало”, необходимо как минимум убедится в гарантиях продавца аналога.

Вывод

SFP, SFP+ и QSFP — это не взаимозаменяемые “сетевые штекеры”, а разные форм-факторы для конкретных сценариев связи. Удачный выбор зависит от того, совпадают ли у вас скорость, среда передачи, длина линии, режим порта и официально подтверждённая совместимость оборудования. В серверных сетях ошибки чаще всего происходят не потому, что модуль “плохой”, а потому, что его выбирали отдельно от всей линии.

Чек-лист перед заказом

• Какая скорость нужна сейчас и через год.
• Какая фактическая длина линии.
• Нужна медь или оптика.
• Какой тип волокна уже есть.
• Какие порты на сервере и коммутаторе.
• Нужен ли распад порта.
• Какой коннектор нужен.
• Поддерживается ли решение матрицей вендора.
• Какая версия ПО стоит на оборудовании.
• Допускает ли платформа сторонние модули.

Источники

• SFF-8472 — спецификация интерфейса управления и диагностики для SFP/SFP+.
• SFF-8636 — спецификация управления для четырёхлинейных модулей и кабельных сборок.
• Cisco Matrix — официальная матрица совместимости оптики и устройств Cisco.
• HPE Aruba Guide — руководство по трансиверам, кабелям и коннекторам Aruba.
• Cisco Manual — пояснение по использованию матрицы совместимости Cisco.
