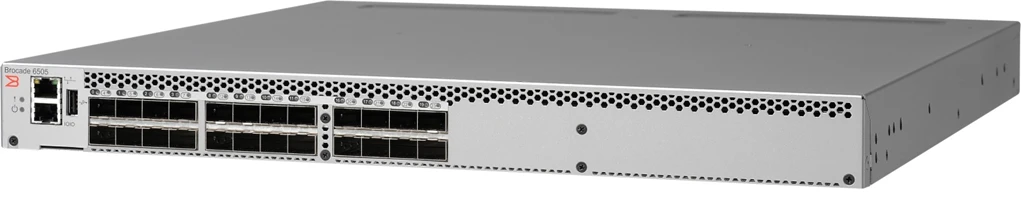

Характеристики Коммутатор Brocade 6505 Новый
| Состояние |
Новый |
| Порты Fibre Channel |
Режим коммутации (по умолчанию): 12- и 24-портовые конфигурации (увеличение с шагом 12 по лицензиям Ports-on-Demand, порты E_, F_, M_ и D_). Привязка к портам по умолчанию в режиме Brocade Access Gateway. Порты 16 F_, порты 8 N_ |
| Масштабируемость |
Полностью оптоволоконная архитектура, до 239 коммутаторов |
| Сертифицированный максимум |
6000 активных узлов, 56 коммутаторов, 19 хопов в матрице ОС Brocade Fabric, большие матрицы сертифицируются по запросу |
| Производительность |
Скорость на линии 2,125 Гбит/с, полный дуплекс Скорость на линии 4,25 Гбит/с, полный дуплекс Скорость на линии 8,5 Гбит/с, полный дуплекс Скорость на линии 14,025 Гбит/с, полный дуплекс Автоопределение скоростей портов 2, 4, 8 и 16 Гбит/с |
| ISL-магистрали |
Магистрали на основе фреймов, до 8 портов 16 Гбит/с на каждую ISL-магистраль, до 128 Гбит/с на каждую ISL-магистраль Балансировка нагрузки на основе обмена между ISL-магистралями с DPS встроена в ОС Brocade Fabric |
| Суммарная пропускная способность |
Сквозная скорость на линии 384 Гбит/с, полный дуплекс |
| Максимальная сетевая задержка |
700 нс для локально коммутируемых портов При включенной прямой коррекции ошибок (FEC) задержка между портами E_Port увеличивается на 400 нс (по умолчанию включена) |
| Максимальный размер фрейма |
2112 байт полезной нагрузки |
| Буферы фреймов |
8192 динамически выделяемых |
| Классы обслуживания |
Класс 2, класс 3, класс F (для фреймов по межкоммутационным каналам) |
| Типы портов |
D_Port (диагностический порт ClearLink), E_Port, F_Port, M_Port (зеркалирующий), опциональный контроль типа порта Режим Brocade Access Gateway: F_Port и N_Port с поддержкой NPIV |
| Типы трафика данных |
Оптоволоконный коммутатор с поддержкой одноадресной передачи |
| Типы ресурсов |
16 Гбит/с: для Brocade 6505 — Brocade SFP+ с горячим подключением, разъем LC, SWL 16 Гбит/с, LWL, ELWL 8 Гбит/с: для Brocade 6505 — Brocade SFP+ с горячим подключением, разъем LC, SWL 8 Гбит/с, LWL, ELWL Допустимая длина оптоволоконного канала зависит от типа оптоволоконного кабеля и скорости портов |
| Службы коммутации |
Комплекс мониторинга и оповещения (MAPS), Flow Vision, расширенный мониторинг функционирования Brocade (включая Top Talkers для E_Ports, F_Ports и режим Fabric), адаптивные сетевые сервисы Brocade (Ingress Rate Limiting, Traffic Isolation, QoS), Bottleneck Detection, усовершенствованное зонирование Brocade (стандартное зонирование, зонирование на базе портов / имен WWN, широковещательное зонирование), Dynamic Fabric Provisioning (DFP), динамический выбор маршрута (DPS), расширенные сети Brocade, усовершенствованные функции восстановления разрешений на передачу пакетов между буферами, мониторинг состояния коммутируемой сети Brocade, FDMI, Перенаправление фреймов, Frame-based Trunking, сначала кратчайшие сетевые маршруты (FSPF), IPoFC, Brocade ISL-магистрали, сервер управления, NPIV, NTP v3, защита портов, уведомление о зарегистрированных изменениях состояния (RSCN), надежная фиксация транзакций (RCS), Server Application Optimization (SAO), сервер простых имен (SNS) Примечание. Некоторые службы коммутации не применимы или отсутствуют в режиме Brocade Access Gateway. |
| Размеры |
Ширина: 437,64 мм (17,23 дюйма) Высота: 43,18 мм (1,7 дюйма) Глубина: 443,23 мм (17,45 дюйма)  , |
| Вес системы |
7,82 кг (17,25 фунта) с одним блоком питания, без приёмопередатчиков 9,16 кг (20,19 фунта) с двумя сменными блоками питания, без приёмопередатчиков |
| Блок питания |
Базовый коммутатор оснащен одним блоком питания с возможностью горячей замены и встроенными вентиляторами охлаждения. Дополнительный двойной резервный блок питания с возможностью горячей замены. |
