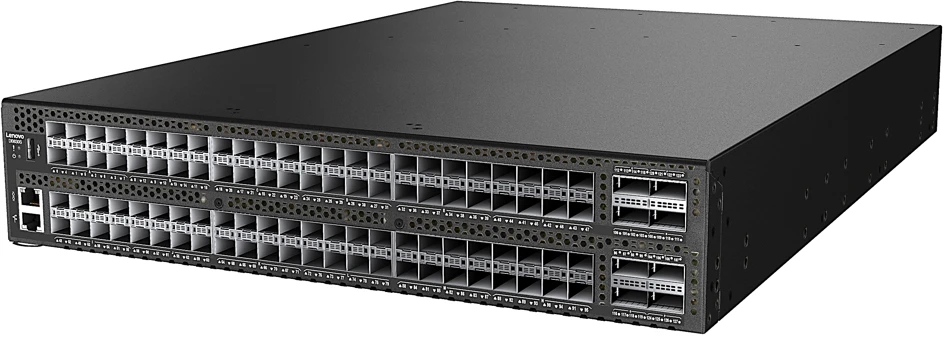

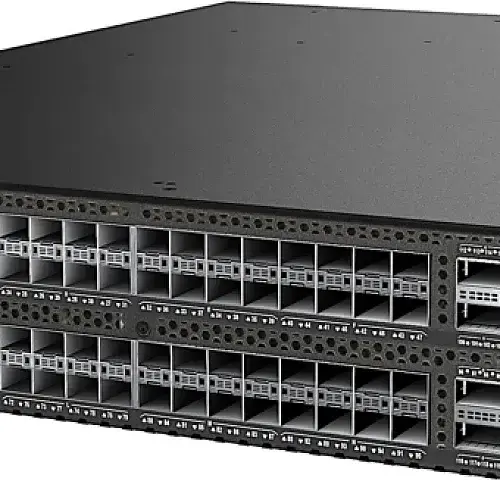

Характеристики Коммутатор Lenovo ThinkSystem DB630S FC SAN Новый
| Состояние |
Новый |
| Производитель |
LENOVO |
| Форм-фактор |
Автономный или для монтажа в стойку 2U |
| Порты |
96 портов SFP+: Модель CTO5: активировано 48 портов и включены 48x 32 Гбит/с FC SWL SFP+ трансиверов, до двух дополнительных лицензий на активацию 24 портов или комплектов (лицензии на 24 порта и 24x 32 Гбит/с FC SWL SFP+ трансивера) Модель CTO6: активировано 96 портов и включены 96x 32 Гбит FC SWL SFP+ трансиверов 8 портов QSFP+ (требуется дополнительная лицензия на активацию или комплект [пакет лицензий на 32 порта и 8 трансиверов 128 Гбит/с FC SWL SFP+ V2]) |
| Типы носителей |
128 Гб (4x 32 Гб) FC QSFP+: короткая волна (SWL), длинная волна (LWL) 4x 16 Гбит FC QSFP+: SWL 32 Гбит FC SFP+: SWL, LWL, расширенная длинная волна (ELWL) 16 Гбит FC SFP+: SWL, LWL, расширенная длинная волна (ELWL) 10 Гбит FC SFP+: SWL, LWL |
| Скорость порта |
128 Гбит (4x 32 Гбит) FC SWL QSFP+: 128 Гбит/с, 4x 32 Гбит/с или 4x 16 Гбит/с 128 Гбит (4x 32 Гбит) FC LWL QSFP+: 128 Гбит/с или 4x 32 Гбит/с фиксированный 4x 16 Гбит/с FC QSFP+: 4x 16/8/4 Гбит/с с автоматическим определением скорости 32 Гбит/с FC SFP+: 32/16/8 Гбит/с с автоматическим определением 16 Гбит FC SFP+: 16/8/4 Гбит/с с автоматическим определением 10 Гбит FC SFP+: фиксированная скорость 10 Гбит/с Примечание: в Fabric OS 9.0 и более поздних версиях скорость порта 4 Гбит/с поддерживается только для типов портов F_Port и N_Port. |
| Типы портов FC |
F_Port, E_Port, EX_Port (требуется дополнительная лицензия на интегрированную маршрутизацию), M_Port (зеркальный порт), D_Port (диагностический порт) |
| Типы трафика данных |
Одноадресная передача (класс 2 и класс 3), многоадресная передача (только класс 3), широковещательная передача (только класс 3) |
| Классы обслуживания |
Класс 2, Класс 3, Класс F (межкоммутаторные кадры) |
| Стандартные характеристики |
Режим Full Fabric, расширенное зонирование, службы Fabric, 10 Гбит FC, адаптивная сеть, расширенные диагностические инструменты, виртуальные структуры, сжатие «на лету», шифрование «на лету» |
| Дополнительные функции |
Корпоративный пакет (транкинг Inter-Switch Link (ISL), Fabric Vision, Extended Fabric) и интегрированная маршрутизация Примечание: модель CTO6 поставляется с включенной лицензией Enterprise Bundle. |
| Производительность |
Неблокируемая архитектура с пересылкой трафика на скорости канала: 4GFC: скорость линии 4,25 Гбит/с, полный дуплекс 8GFC: скорость линии 8,5 Гбит/с, полный дуплекс 10GFC: скорость линии 10,51875 Гбит/с, полный дуплекс 16GFC: скорость линии 14,025 Гбит/с, полный дуплекс 32GFC: скорость линии 28,05 Гбит/с, полный дуплекс 128GFCp: скорость линии 4x 28,05 Гбит/с, полный дуплекс Суммарная пропускная способность: 4 Тбит/с Задержка для локально коммутируемых портов |
| Масштабируемость |
Максимальное количество коммутаторов в фабрике: 239 Максимальный размер кадра: полезная нагрузка 2112 байт Максимальное количество буферов кадров на коммутатор: 15 360 Максимальное количество портов на ISL-транк: 8x SFP+ или 2x QSFP+ (до 256 Гбит/с, лицензия ISL-транкинга включена в корпоративный пакет) |
| Охлаждение |
Три блока вентиляторов системы с возможностью горячей замены (по два вентилятора в каждом блоке) с избыточностью охлаждения N+1. Воздушный поток от порта к порту. |
| Источник питания |
Два резервных блока питания переменного тока мощностью 1500 Вт (100–240 В) с возможностью горячей замены (разъем IEC 320-C14) |
| Детали с возможностью горячей замены |
Трансиверы SFP+/QSFP+, блоки вентиляторов и блоки питания |
| Fabric services |
Пакет политик мониторинга и оповещения (MAPS), Flow Vision, Brocade Adaptive Networking (ограничение скорости входящего трафика, изоляция трафика, QoS), Мониторинг влияния на производительность фабрики (FPI), Карантин медленного слива устройств (SDDQ), Расширенное зонирование Brocade (зонирование по умолчанию, зонирование портов/WWN, зонирование широковещательной рассылки, зонирование одноранговых сетей, зонирование на основе цели), Динамический выбор пути (DPS), Расширенные фабрики Brocade, Улучшенное восстановление кредита BB, FDMI, Перенаправление кадров, Транкинг на основе кадров, FSPF, Интегрированная маршрутизация, Транкинг Brocade ISL, Сервер управления, NPIV, Сервер времени, Уведомление об изменении зарегистрированного состояния (RSCN), Надежная служба фиксации (RCS), Простой сервер имен (SNS), Виртуальные фабрики (логический коммутатор, логическая фабрика), Считывание параметров диагностики (RDP) |
| Порты управления |
Один порт Ethernet 10/100/1000 Мбит (UTP, RJ-45), один порт RS-232 (RJ-45), один порт USB (для дополнительного хранения файлов прошивки/журнала/конфигурации) |
| Поддерживаемое программное обеспечение для управления |
HTTP, SNMP v1/v3 (FE MIB, FC Management MIB), SSH, аудит, Syslog, Brocade Advanced Web Tools, Brocade Network Advisor SAN Enterprise или Brocade Network Advisor SAN Professional/Professional Plus, Brocade SANnav Management Portal и SANnav Global View, интерфейс командной строки (CLI), совместимость с SMI-S, пробные лицензии для дополнительных возможностей . |
| Функции безопасности |
DH-CHAP (между коммутаторами и конечными устройствами), аутентификация коммутатора FCAP, HTTPS, IPsec, фильтрация IP, LDAP с IPv6, OpenLDAP, привязка портов, RADIUS, TACACS+, определяемый пользователем контроль доступа на основе ролей (RBAC), безопасная загрузка, безопасное копирование (SCP), безопасный RPC, безопасный системный журнал, SFTP, SSH v2, SSL, привязка коммутатора, доверенный коммутатор. Коммутатор Brocade G630 обеспечивает до 12 портов шифрования и сжатия в режиме реального времени. |
| Диагностика |
Диагностика оптики и кабеля ClearLink, включая электрическую/оптическую петлю, трафик/задержку/расстояние канала, зеркалирование потока, встроенный генератор потока, POST и встроенная онлайн/офлайн диагностика, включая мониторинг окружающей среды, FCping и Pathinfo (FC traceroute), просмотрщик кадров, бесперебойный перезапуск демона, мониторинг состояния оптики, мониторинг питания, ведение журнала RAStrace и обнаружение непрерывной перезагрузки (RRD). |
| Гарантия и поддержка |
Ограниченная гарантия на заменяемые пользователем устройства сроком на один год с доставкой деталей на следующий рабочий день в режиме 9x5. Дополнительные обновления гарантии доступны через Lenovo Services: обслуживание на месте в режиме 9x5 на следующий рабочий день, круглосуточное обслуживание на месте в течение 2 или 4 часов, круглосуточное гарантийное обслуживание в течение 6 или 24 часов (доступно в некоторых странах), гарантийное покрытие сроком до 5 лет, продление на 1 или 2 года после гарантии. Включена годовая лицензия на прошивку и поддержку. Лицензии на продление прошивок включены в обновления гарантии. |
| Размеры и вес |
Высота: 87 мм (3,4 дюйма), ширина: 440 мм (17,3 дюйма), глубина: 610 мм (24,0 дюйма) Пустой: 19,05 кг (42,0 фунта), Полностью укомплектованный: 21,3 кг (47,0 фунта) |
