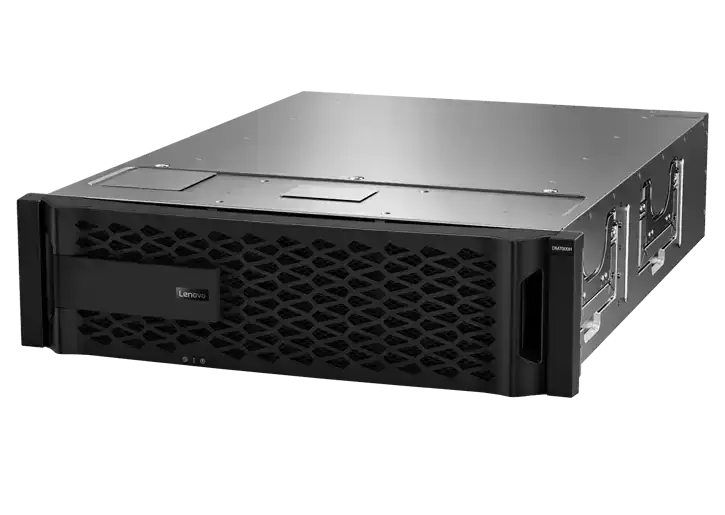

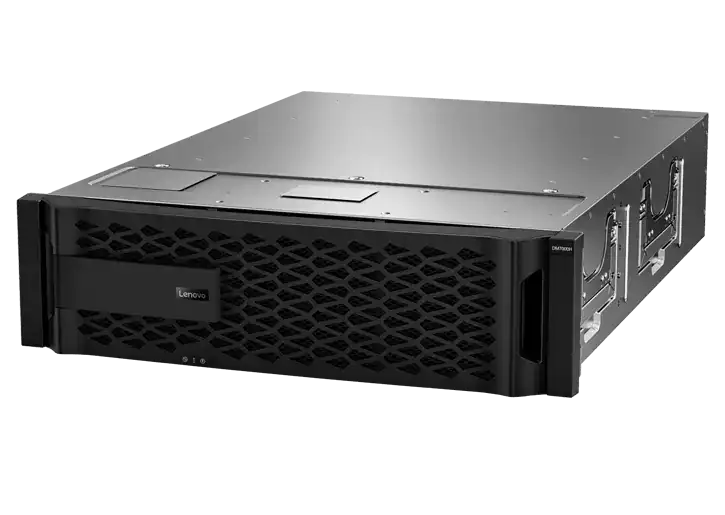

Характеристики Гибридный массив хранения данных Lenovo ThinkSystem DM7100H Новый
| Состояние |
Новый |
| Производитель |
LENOVO |
| Форм-фактор |
4U |
| Форм-фактор |
Корпус контроллера DM7100H (тип машины 7D26): монтируется в стойку высотой 4U. Корпус расширения DM240S 2U24 SFF (типы машин 7Y58, 7D7Y): монтируется в стойку 2U. Корпус расширения DM120S 2U12 LFF (типы машин 7Y59, 7D7X): монтируется в стойку 2U. Корпус расширения DM600S 4U60 LFF (типы машин 7Y43, 7D7Z): монтируется в стойку 4U. |
| Конфигурация контроллера |
Конфигурация с двумя активными-активными контроллерами (пара HA). До 6 пар высокой доступности можно объединить в один кластер SAN или до 12 пар высокой доступности можно объединить в один кластер NAS. |
| Соединительные порты пары высокой доступности |
4 встроенных порта 25 GbE SFP28 (кабели ЦАП) (по 2 порта на контроллер). |
| Межблочные порты кластера |
4 встроенных порта 100 GbE QSFP28 (кабель ЦАП или оптоволоконный кабель SW, MPO) (2 порта на контроллер). |
| Подключение MetroCluster |
MetroCluster IP: 4 порта 40/100 GbE QSFP28 (оптоволоконный кабель SW, MPO) (2 порта на каждый контроллер на дополнительных картах адаптера 100 GbE iWARP). (требуется ONTAP 9.8 или новее) MetroCluster FC: 4 порта FC SFP+ 4/8/16 Гбит/с (оптоволоконный кабель SW, LC) (2 порта на каждый контроллер на дополнительных картах адаптера FC-VI 16 Гбит/с). |
| Уровни RAID |
RAID-4, RAID-DP, RAID-TEC. Примечание. RAID-4 можно настроить только через CLI. |
| Память контроллера |
256 ГБ ОЗУ на систему (128 ГБ на контроллер). 32 ГБ NVRAM с батарейным питанием на систему (16 ГБ на контроллер), зеркально отображаемые между контроллерами. |
| Кэш контроллера |
Флеш-кэш на базе NVMe емкостью 4 ТБ (2 ТБ на контроллер). |
| Дисковые отсеки |
До 720 отсеков для дисков с возможностью горячей замены: LFF: до 12 корпусов расширения LFF 4U60. SFF: до 30 полок расширения SFF 2U24. Поддерживается сочетание корпусов расширения 2U24 SFF, 2U12 LFF и 4U60 LFF. |
| Приводная техника |
Жесткие диски SAS и NL SAS 12 Гб, твердотельные накопители SAS 12 Гб. Примечание. На одну пару высокой доступности поддерживается максимум 480 твердотельных накопителей. |
| Возможность расширения накопителя |
4 базовых порта расширения SAS x4 12 Гбит (Mini-SAS HD SFF-8644) и 4 или 8 дополнительных портов расширения SAS x4 12 Гбит (Mini-SAS HD SFF-8644) с одной или двумя картами адаптера SAS на каждом из двух контроллеров в корпус контроллера для крепления корпусов расширения. 4 порта расширения SAS x4 по 12 Гбит/с (Mini-SAS HD SFF-8644) на каждом из двух модулей ввода-вывода в корпусе расширения для подключения к корпусу контроллера и последовательного подключения корпусов расширения. |
| Диски |
Диски 2U24 SFF: Жесткие диски SAS емкостью 900 ГБ, 1,2 ТБ и 1,8 ТБ, 10 000 об/мин. Твердотельные накопители SAS емкостью 960 ГБ, 3,84 ТБ, 7,68 ТБ и 15,36 ТБ. Диски большого форм-фактора 2U12: жесткие диски NL SAS емкостью 4 ТБ, 8 ТБ, 10 ТБ и 16 ТБ, 7,2 тыс. об/мин. Диски 4U60 LFF: жесткие диски NL SAS емкостью 4 ТБ, 8 ТБ, 10 ТБ и 16 ТБ, 7,2 тыс. об/мин. |
| Вместимость хранилища |
До 10,95 ПБ (240 жестких дисков большого форм-фактора по 16 ТБ и 480 твердотельных накопителей малого форм-фактора по 15,36 ТБ), |
| Протоколы хранения |
NAS (доступ к файлам): NFS, CIFS/SMB. SAN (Блоковый доступ): iSCSI, FC. |
| Возможность подключения к хосту |
Базовые порты на мезонинных платах (на корпус контроллера): 8 портов 25 GbE SFP28 (кабель ЦАП или оптоволоконный кабель SW, LC) (4 порта на контроллер), или 8 портов FC SFP+ 4/8/16 Гбит/с (оптоволоконный кабель SW, LC) (4 порта на контроллер). Дополнительные дополнительные порты для четырех пар карт адаптеров (до четырех карт адаптеров на контроллер) со следующими портами на карту адаптера: 2 порта 1/10 GbE RJ-45 (кабели UTP категории 6/6a). 4 порта 10 GbE SFP+ (кабели ЦАП). 2 порта 25 GbE SFP28 (кабели ЦАП или оптоволоконные кабели SW, LC). 2x 40/100 GbE QSFP28 (кабели ЦАП или оптоволоконные кабели SW, MPO). 4 хост-порта FC SFP+ 8/16/32 Гбит/с (оптоволоконные кабели SW, LC). Примечание. ONTAP не поддерживает прямое подключение хоста для протокола FC. |
| Хостовые операционные системы |
Microsoft Windows Server 2012 R2, 2016 и 2019 годов, Red Hat Enterprise Linux (RHEL) 6, 7 и 8, SUSE Linux Enterprise Server (SLES) 11, 12 и 15, VMware vSphere 6.0, 6.5, 6.7 и 7.0. |
| Производительность |
До 470 000 операций ввода-вывода в секунду при произвольном чтении (блоки по 8 КБ). |
| Максимум конфигурации |
Максимальная необработанная емкость хранилища: 11,2 ПБ. Максимальный размер кэша флэш-пула: 72 ТБ (включая Flash Cache) Максимальный совокупный размер: 400 ТБ. Максимальное количество томов FlexVol на пару высокой доступности: 5000. Максимальный размер тома: 100 ТБ (Максимальный размер будет увеличен до 300 ТБ в ONTAP 9.12.1P2 и более поздних версиях.) Максимальное количество LUN на контроллер: 12 288 Максимальное количество LUN на том FlexVol: 512. Максимальный размер LUN: 16 ТБ (Максимальный размер будет увеличен до 128 ТБ в ONTAP 9.12.1P2 и более поздних версиях.) Максимальное количество дисков в группе RAID (диски данных + четность): RAID 4: 14 (13 + 1 твердотельный накопитель SAS) или 7 (6 + 1 жесткий диск NL SAS) RAID-DP: 28 (26 + 2 твердотельных накопителя SAS) или 20 (18 + 2 жестких диска NL SAS) RAID-TEC: 29 (26 + 3 твердотельных накопителя SAS или жестких дисков NL SAS) Максимальное количество инициаторов на пару HA: 8192 Максимальное количество LUN на пару высокой доступности: 24 576. Максимальное количество снимков на том FlexVol: 1023. |
| Охлаждение |
Резервное охлаждение: DM7100H 4U: Восемь системных вентиляторов с возможностью горячей замены. DM600S 4U60 LFF: два модуля охлаждения. DM240S 2U24 SFF, DM120S 2U12 LFF: Вентиляторы, встроенные в блоки питания. |
| Источник питания |
4х 1600 Вт (100–240 В) (корпус контроллера DM7100H 4U), 2х 913 Вт (100–240 В) (корпуса DM240S 2U24 SFF и DM120S 2U12 LFF) или 2325 Вт (200–240 В) (корпуса DM600S 4U60 LFF) ) резервные блоки питания переменного тока Platinum с возможностью горячей замены. |
| Детали с возможностью горячей замены |
Контроллеры, модули ввода-вывода, накопители, блоки питания, системные вентиляторы (только DM7100H 4U), модули охлаждения (только DM600S 4U60 LFF), а также трансиверы SFP+/SFP28/QSFP+/QSFP28 и кабели ЦАП. |
| Порты управления |
1 порт 1 GbE (UTP, RJ-45) на каждый контроллер для внеполосного управления. 2 последовательных консольных порта (RJ-45 и Micro-USB) для настройки системы. 1 порт USB типа A (только для чтения) для обновлений программного обеспечения. |
| Интерфейсы управления |
веб-интерфейс ThinkSystem Storage Manager, SSH-интерфейс командной строки, CLI последовательной консоли, оповещения по SNMP, электронной почте и системному журналу, дополнительный Lenovo XClarity. |
| Функции безопасности |
Secure Socket Layer (SSL), Secure Shell (SSH), безопасность на уровне пользователя, управление доступом на основе ролей (RBAC), аутентификация LDAP. |
| Гарантия и поддержка |
Трех- или пятилетняя гарантия на блок с возможностью замены пользователем и ограниченная гарантия на месте с возможностью выбора уровня обслуживания: обслуживание 9x5 с доставкой деталей на следующий рабочий день (NBD) (базовая гарантия), обслуживание 9x5 с ответом NBD на месте (основное обслуживание), круглосуточное обслуживание с 4 -часовое реагирование на месте (основная услуга) или круглосуточное обслуживание с выездом на место в течение 2 часов или гарантированный ремонт в течение 6 часов (в некоторых регионах) (расширенное обслуживание). Также доступна премьер-поддержка. Поддержка программного обеспечения включена в базовую гарантию или обслуживание Foundation, Essential или Advanced на протяжении всего гарантийного периода. |
| Размеры |
Корпус контроллера 4U: Высота: 175 мм (6,9 дюйма) Ширина: 447 мм (17,6 дюйма) Глубина: 828 мм (32,6 дюйма) Корпус расширения 2U24 SFF: Высота: 85 мм (3,4 дюйма) Ширина: 449 мм (17,7 дюйма) Глубина: 484 мм (19,1 дюйма) Корпус расширения большого форм-фактора 2U12: Высота: 85 мм (3,4 дюйма) Ширина: 447 мм (17,6 дюйма) Глубина: 483 мм (19,0 дюймов) Корпус расширения 4U60 LFF: Высота: 174 мм (6,9 дюйма) Ширина: 449 мм (17,7 дюйма) Глубина: 922 мм (36,3 дюйма) |
| Масса |
Контроллерный шкаф 4U (полная конфигурация): 49,2 кг (108,5 фунтов) Корпус расширения малого форм-фактора 2U24 (полная конфигурация): 24,4 кг (53,8 фунта) Корпус расширения большого форм-фактора 2U12 (полная конфигурация): 28,7 кг (63,3 фунта) Корпус расширения 4U60 LFF (полная конфигурация): 111,5 кг (245,8 фунта) |
