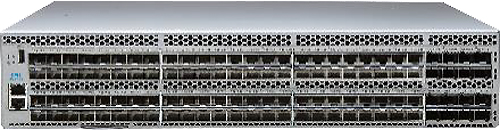

Характеристики Коммутаторы Dell EMC Connectrix DS-7700B Новый
| Состояние |
Новый |
| Производитель |
DELL |
| Порты Fibre Channel |
DS-7730B: режим коммутатора (по умолчанию): минимум 48 портов и максимум 128 портов. Порты включаются с шагом 24 порта до 128 портов с помощью лицензий Ports on Demand (PoD), E_Ports, F_Ports, D_Ports, EX_Ports. Режим коммутатора (по умолчанию): минимум 24 порта и максимум 64 порта. Порты включаются с шагом 8 портов до 56 портов с использованием SFP+ POD и до 64 портов с использованием и комбинации SFP+ и SFP-DD POD, E_Ports, F_Ports, D_Ports, EX_Ports. Сопоставление портов Access Gateway по умолчанию: 56 F_Ports, 8 N_Ports DS-7720B: 64 порта (48 портов 64G SFP+, плюс 8 портов 2x64G SFP-DD), каждый из которых поддерживает E_Ports, F_Ports, M_Ports, D_Ports и EX_Ports. Базовая конфигурация на 24 порта, дополнительные порты включаются с тремя 8-портовыми SFP+ POD (порты по запросу), а также 16-портовым SFP-DD POD (8 трансиверов 2x64G SFP-DD), масштабируя коммутатор с 24 портов до 64 портов. Сопоставление портов Access Gateway по умолчанию: 48 F_Ports, 8 N_Ports. DS-7710B: минимум 8 портов, может быть увеличено до 24 портов (с 32G или 64G SWL SFP), каждый порт поддерживает E/F/Ex/D_Port. |
| Масштабируемость |
Полноценная архитектура с максимальным количеством коммутаторов 239 |
| Макс. Сертифицированный максимум активных узловFC |
4K, 56 коммутаторов, 19 переходов в фабриках Fabric OS (FOS) |
| Производительность |
Fibre Channel: скорость линии 8,5 Гбит/с, полный дуплекс, скорость линии 10,53 Гбит/с, полный дуплекс, скорость линии 14,025 Гбит/с, полный дуплекс, скорость линии 28,05 Гбит/с, полный дуплекс, скорость линии 57,8 Гбит/с, полный дуплекс, автоматическое определение скоростей портов 8, 10, 16, 32 и 64G. 10G опционально программируется на фиксированную скорость порта. |
| ISL-транкинг |
Транкинг на основе кадров с 8 портами SFP+ на ISL-транк, до 512 Гбит/с на ISL-транк. Балансировка нагрузки на основе обмена между ISL с динамическим выбором пути (DPS), включенным в FOS |
| Суммарная пропускная способность |
DS-7730B: 8,192 Тбит/с DS-7720B: 4,096 Тбит/с DS-7710B: 3,072 Тбит/с |
| Максимальная задержка фабрики |
Задержка для локально коммутируемых портов составляет 460 нс (включая FEC) |
| Максимальный размер кадра |
Полезная нагрузка 2112 байт |
| Буферы кадров |
24 КБ на коммутируемую ASIC |
| Классы обслуживания |
Класс 2, Класс 3, Класс F (межкоммутационные кадры) |
| Типы портов |
DS-7730B: D_Port (ClearLink® Diagnostic Port), E_Port, EX_Port, F_Port, M_Port, опциональное управление типом порта DS-7720B: D_Port (ClearLink® Diagnostic Port), E_Port, EX_Port, F_Port, M_Port, опциональное управление типом порта Режим шлюза доступа: F_Port и N_Port с поддержкой NPIV DS-7710B: F_Port, E_Port, D_Port на 128 портах. |
| Типы трафика данных |
Коммутаторы Fabric, поддерживающие одноадресную передачу |
| Типы носителей |
DS-7730B: 64 Гбит/с: горячее подключение SFP+, разъем LC, 64 Гбит/с SWL 32 Гбит/с: горячее подключение SFP+, разъем LC, 32 Гбит/с SWL, LWL 10 км, ELWL 25 км 10 Гбит/с: горячее подключение SFP+, разъем LC, 10 Гбит/с SWL, LWL 10 км 2x64G FC SFP-DD SN разъема: SWL DS-7720B 64 Гбит/с: горячее подключение SFP+, разъем LC, 64 Гбит/с SWL 32 Гбит/с: горячее подключение SFP+, разъем LC, 32 Гбит/с SWL, LWL 10 км, ELWL 25 км 10 Гбит/с: горячее подключение SFP+, разъем LC, 10 Гбит/с SWL, LWL 10 км 2x64G FC SFP-DD SN разъемы: SWL DS-7710B 64 Гбит/с: горячее подключение SFP+, разъем LC, 64 Гбит/с SWL 32 Гбит/с: горячее подключение SFP+, разъем LC, 32 Гбит/с SWL, LWL 10 км, ELWL 25 км |
| SAN Extension |
DS-7730B: встроенный дополнительный 10G Fibre Channel для подключения DWDM MAN. Примечание: сжатие и шифрование Fibre Channel на лету не поддерживаются на этом коммутаторе, поддерживаемые расстояния ограничены и зависят от скорости FC. Дополнительные сведения см. в руководстве администратора Fabric OS, встроенный дополнительный 10G Fibre Channel для подключения DWDM MAN поддерживается. DS-7720B: Fibre Channel, сжатие на лету (Brocade LZO) и шифрование (шифрование AES-GCM-256 на FC ISL [E_Port]), встроенный дополнительный 10G Fibre Channel для подключения DWDM MAN DS-7710B: N/A |
| Управление |
Advanced Web Tools, Brocade SANnav Management Portal и SANnav Global View, Интерфейс командной строки (CLI), EZSwitchSetup, HTTP/HTTPS, RESTful API, SNMP v1/v3 (FE MIB, FC Management MIB), SSH. |
| Безопасность |
DH-CHAP (между коммутаторами и конечными устройствами), аутентификация коммутатора FCAP, HTTPS, фильтрация IP, LDAP с IPv6, OpenLDAP, привязка портов, RADIUS, TACACS+, определяемое пользователем управление доступом на основе ролей (RBAC), безопасная загрузка, безопасное копирование (SCP), безопасный системный журнал, SFTP, SSH v2, SSL, привязка коммутатора, доверенный коммутатор. |
| Доступ к управлению |
DS-7730B: порт Ethernet 10/100/1000 Мбит/с (RJ-45), последовательный порт консоли и порт USB DS-7720B: порт Ethernet 10/100/1000 Мбит/с (RJ-45) и последовательный порт консоли (mini-USB) DS-7710B: Ethernet 1000 Мбит/с (RJ-45), внутриполосный по Fibre Channel, последовательный порт консоли RJ45 и один порт USB |
| Размер |
DS-7730B: Ширина: 440,00 мм (17,32 дюйма) Высота: 86,70 мм (3,41 дюйма) Глубина: 609,60 мм (24,00 дюйма) DS-7720B: Ширина: 440,00 мм (17,32 дюйма) Высота: 43,90 мм (1,73 дюйма) Глубина: 355,60 мм (14,00 дюйма) DS-7710B: Ширина: 428,8 мм (16,88 дюйма) Высота: 42,9 мм (1,69 дюйма) Глубина: 306,6 мм (12,07 дюйма) |
| Вес системы |
DS-7730B: 18,92 кг (41,71 фунта) с двумя блоками питания FRU и тремя вентиляторами FRU, без трансиверов DS-7720B: 7,17 кг (15,8 фунта) с двумя блоками питания FRU, без трансиверов DS-7710B: 4,24 кг (9,35 фунта) (оценочно) с одним блоком питания и четырьмя вентиляторами, без трансиверов |
| Условия окружающей среды |
Рабочая среда: Температура: от 0°C до 40°C (от 32°F до 104°F) Влажность: от 8% до 90% (без конденсации) Нерабочая среда: Температура: от –25°C до 70°C (от –13°F до 158°F) Влажность: от 8% до 90% (без конденсации) Рабочая высота До 3000 м (9842 фута) Высота хранения До 12 км (39 370 футов) Удары Рабочая: до 20G, 6 мс полусинусоида / Нерабочая: полусинусоида, 33G, 11 мс, ось 3/G |
| Вибрация |
DS-7730B/DS-7710B: Рабочая: 0,5 Grms синусоидальная, 0,4 Grms случайная, от 5 Гц до 500 Гц Нерабочая: 2,0 Grms синусоидальная, 1,1 Grms случайная, 5 Гц до 500 Гц DS-7720B: В рабочем состоянии: 0,25 Grms синусоидальная, 0,40 Grms случайная, от 5 Гц до 500 Гц В нерабочем состоянии: 5 Гц при 0,5 Grms, 10–500 Гц при 1,0 Grms (синусоидальная вибрация), 3–500 Гц при 1,12 Grms (случайная вибрация) |
| Тепловыделение |
DS-7730B: 128 портов по 3195 БТЕ/ч DS-7720B: 64 порта по 1192 БТЕ/ч DS-7710B: 24 порта по 351,55 БТЕ/ч |
| Блок питания |
DS-7730B/DS-7720B: Двойные, заменяемые в горячем режиме, резервные блоки питания со встроенными вентиляторами охлаждения и светодиодами состояния. 80 Plus Gold. DS-7710B: Базовый коммутатор включает в себя один фиксированный блок питания с четырьмя встроенными вентиляторами охлаждения системы. |
