Что такое backplane в сервере и как он влияет на SAS, SATA и NVMe

Backplane в сервере — это плата или модуль за дисковыми отсеками, через который накопители получают питание и подключаются к контроллеру, системной плате или линиям PCIe. От него зависит, сможет ли сервер работать с SAS, SATA и NVMe, будет ли доступен RAID, горячая замена, мониторинг и смешивание разных типов дисков. Поэтому при выборе сервера важно смотреть не только на количество отсеков, но и на конкретный тип backplane, схему кабелей и поддерживаемые режимы платформы.

Что такое backplane в сервере простыми словами

Backplane — это внутренняя плата, расположенная за корзиной дисков. Пользователь видит снаружи только отсеки, куда вставляются накопители в салазках, но за этими отсеками находится контактная часть, через которую диск соединяется с сервером. Именно этот узел передаёт питание, сигналы данных и служебную информацию для индикации, управления и мониторинга.

Проще говоря, накопитель не подключается к серверу «сам по себе». Он вставляется в отсек, тем самым подключается в разъём backplane, а уже оттуда сигнал идёт дальше: к RAID-контроллеру, HBA, системной плате или линиям PCIe. Поэтому backplane нельзя воспринимать как пассивную «заднюю стенку корзины». В современных серверах это часть общей дисковой архитектуры.

Важно не путать backplane с контроллером хранения. Backplane обычно не создаёт RAID-массивы, не решает сам, как распределять данные, и не заменяет контроллер. Его задача — обеспечить физическое и электрическое соединение накопителей с остальной системой. Но именно от этого соединения зависит, какие диски будут работать, в каком режиме и с какими ограничениями.

Отсюда появляется первая практическая проблема. Два сервера могут иметь одинаковое количество отсеков 2.5 дюйма, но совершенно разную поддержку накопителей. В одном случае это может быть backplane только для SAS и SATA. В другом — отдельный NVMe-backplane. В третьем — смешанная или универсальная схема, где часть отсеков поддерживает SAS/SATA, часть NVMe, а часть может работать в нескольких режимах.

Именно поэтому при покупке сервера или апгрейде нельзя ограничиваться фразой «есть восемь дисковых отсеков». Нужно понимать, какие именно интерфейсы поддерживает установленный backplane и как он подключён внутри сервера.

Из чего состоит дисковая цепочка в сервере

Backplane — важный элемент, но он не работает отдельно от остальной системы. Дисковая подсистема сервера — это цепочка, и совместимость определяется всей цепочкой сразу.

Обычно в ней есть:

• накопитель;
• салазки и дисковый отсек;
• разъём на backplane;
• сам backplane;
• кабели питания и данных;
• RAID-контроллер, HBA или системная плата;
• линии PCIe для NVMe;
• прошивки сервера, контроллера и накопителя;
• средства мониторинга и удалённого управления.

Если один элемент этой цепочки не подходит, вся конфигурация может не заработать так, как ожидалось. Например, диск физически входит в отсек, но не определяется системой. Или определяется как отдельное устройство, но недоступен для аппаратного RAID. Или работает только часть отсеков, потому что для остальных не хватает кабелей, линий PCIe или нужного контроллера.

В этом и состоит главная сложность серверного хранения: поддержка накопителя — это не только размер диска и тип разъёма. Нужно смотреть, какой backplane установлен, какие кабели используются, куда он подключается и какие режимы официально поддержаны производителем сервера.

При чтении спецификации стоит проверять не одну строку, а несколько параметров:

• тип установленного backplane;
• поддерживаемые типы накопителей;
• количество отсеков и их назначение;
• какие отсеки поддерживают NVMe;
• подключение к RAID-контроллеру, HBA или системной плате;
• наличие нужных кабелей и райзеров;
• ограничения по смешиванию накопителей;
• поддержку загрузки с выбранных дисков;
• поддержку горячей замены;
• видимость дисков в штатном мониторинге сервера.

В документации Dell для PowerEdge прямо перечисляются разные варианты backplane для одной серверной платформы: SAS/SATA, SAS/SATA/NVMe, отдельные NVMe-варианты и задние дисковые модули. Это хороший пример того, что поддержка накопителей зависит от конкретной конфигурации, а не только от названия модели сервера.

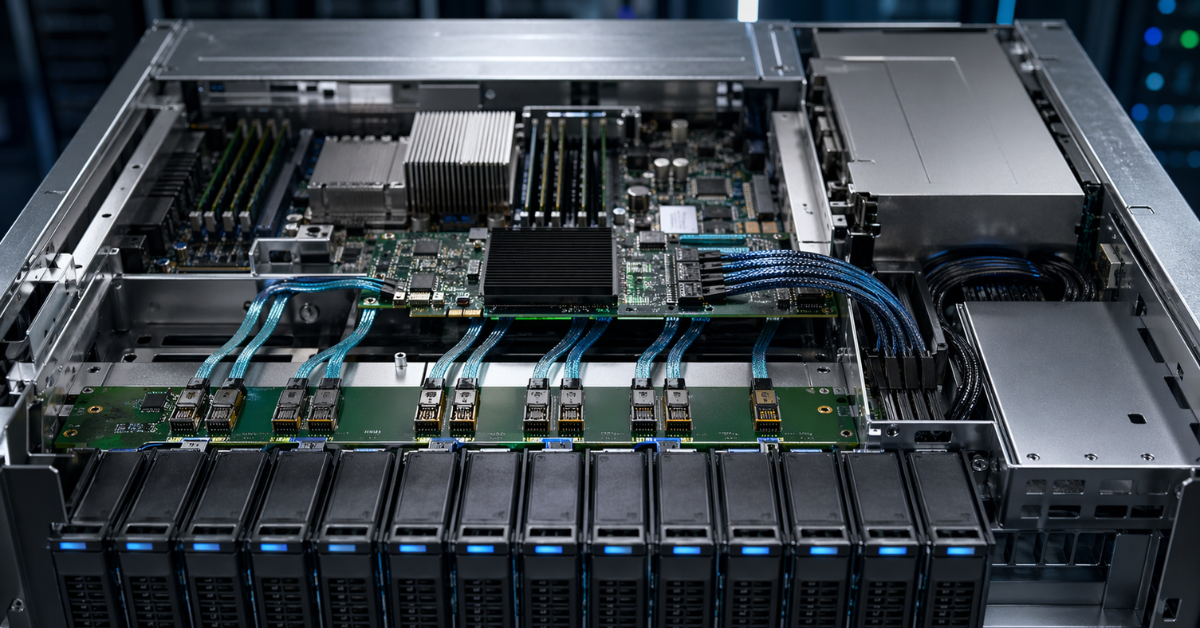

Почему backplane особенно важен для SAS, SATA и NVMe

SAS, SATA и NVMe часто ставят рядом в характеристиках сервера, но технически это разные способы подключения накопителей. Backplane должен соответствовать тому типу дисков, которые планируется использовать.

SATA — самый привычный и простой вариант. Такие накопители часто дешевле, широко доступны и подходят для задач, где не нужны максимальная скорость и сложные корпоративные функции. SATA-диски могут использоваться в серверах, но сам интерфейс ограничен по скорости и возможностям по сравнению с SAS и NVMe.

SAS — более серверный интерфейс. Он рассчитан на работу с контроллерами, дисковыми полками, отказоустойчивыми массивами и корпоративной эксплуатацией. SAS-диски часто применяются там, где важны предсказуемость, обслуживание, надёжность и поддержка RAID. При этом как правило SATA-диски можно подключать как SAS-разъёмам, но не наоборот.

NVMe устроен иначе. Он использует PCIe, то есть более прямой и быстрый путь к процессору и системе. У NVMe меньше задержки и выше пропускная способность, но за это приходится платить более строгими требованиями к платформе. Для NVMe важны линии PCIe, поколение PCIe, схема подключения, охлаждение, прошивки и поддержка со стороны сервера.

Поэтому NVMe нельзя воспринимать как «SATA, только быстрее». Это другой способ подключения. Если backplane рассчитан только на SAS/SATA, он не станет NVMe-compatible просто потому, что диск физически похож по размеру. И наоборот: NVMe-backplane не всегда поддерживает SAS или SATA.

Смешанные конфигурации тоже требуют внимательности. В современных серверах могут встречаться универсальные отсеки, где поддерживаются разные типы накопителей, но это работает только в рамках конкретной платформы. Например, Lenovo в описании внутренних дисков ThinkSystem показывает варианты с SAS/SATA, NVMe, AnyBay и смешанными наборами отсеков, где разные типы накопителей поддерживаются не произвольно, а по заданной схеме.

Чем backplane отличается от RAID-контроллера и HBA

Одна из самых частых ошибок — считать, что backplane, RAID-контроллер и HBA решают одну и ту же задачу. На самом деле это разные элементы.

Backplane обеспечивает физическое и электрическое подключение накопителей. Через него диск получает питание и соединяется с остальной системой. Он определяет, какие сигналы могут пройти от накопителя дальше.

RAID-контроллер управляет массивами. Он может объединять несколько дисков в отказоустойчивую группу, использовать кэш, контролировать состояние массива и предоставлять системе уже готовый логический диск.

HBA — это адаптер, который обычно передаёт накопители операционной системе почти напрямую. Его выбирают там, где логика хранения строится выше: средствами операционной системы, гипервизора или программно-определяемого хранилища.

Эти элементы должны совпадать по архитектуре. Нельзя просто купить RAID-контроллер с поддержкой NVMe и ожидать, что любой сервер начнёт работать с NVMe-дисками. Если backplane не поддерживает нужный режим, если нет правильных кабелей, если не хватает линий PCIe или прошивки не знают такую конфигурацию, контроллер не решит проблему.

То же самое относится к HBA. Если нужен прямой доступ к дискам, HBA может быть правильным выбором. Но он не отменяет требований к backplane. Диск всё равно должен быть подключён через совместимую корзину, кабельную схему и поддерживаемый режим платформы.

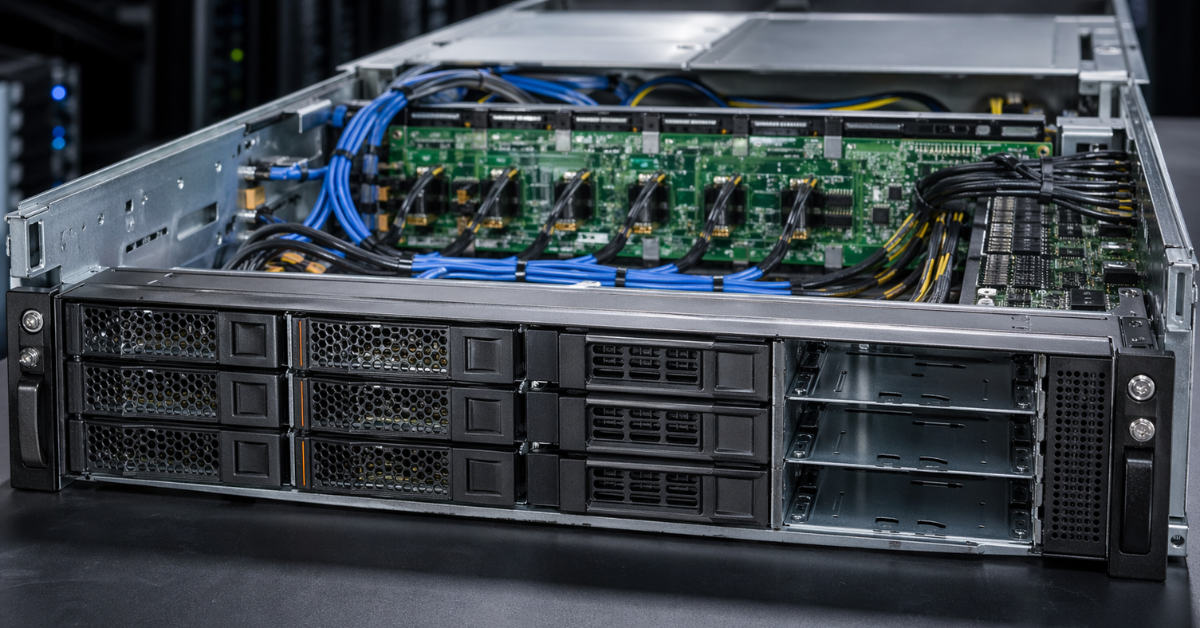

Какие бывают backplane в серверах

В серверной практике встречается несколько основных типов backplane. Их названия могут немного отличаться у разных производителей, но логика обычно похожая.

Backplane для SAS/SATA

Это классическая серверная схема. Такие backplane рассчитаны на SAS и SATA-накопители. Диски обычно подключаются к RAID-контроллеру или HBA, а уже затем операционная система видит отдельные диски или готовый массив.

Такая схема хорошо знакома администраторам. Она часто используется в файловых серверах, системах резервного копирования, корпоративных серверах приложений и традиционных виртуализационных узлах. Её преимущества — зрелость, понятная диагностика, поддержка аппаратного RAID и привычное обслуживание.

Но SAS/SATA-backplane не означает поддержку NVMe. Даже если в сервере используются 2.5-дюймовые отсеки, это не гарантирует, что туда можно поставить NVMe-диск и получить рабочую конфигурацию. Форм-фактор накопителя и интерфейс — разные вещи.

Backplane для NVMe

NVMe-backplane рассчитан на подключение накопителей через PCIe. В такой схеме важны линии PCIe, их количество, поколение, путь к процессору или системной плате, а также поддержка горячей замены и мониторинга.

NVMe-backplane может быть полностью рассчитан на NVMe или поддерживать только часть NVMe-отсеков. Внешне все корзины могут выглядеть одинаково, но внутри одни слоты будут подключены как SAS/SATA, а другие — как NVMe. Поэтому при апгрейде нужно проверять не только общее количество отсеков, но и их конкретное назначение.

NVMe даёт высокую скорость и низкие задержки, но такая архитектура менее терпима к ошибкам в проектировании. Если не хватает линий PCIe, используется неподходящий backplane или не предусмотрено охлаждение, диски могут не раскрыть свои возможности или работать нестабильно.

Lenovo описывает такие накопители как устройства с прямым подключением по PCIe x4, что объясняет их отличие от SATA/SAS SSD по пропускной способности и задержкам.

Универсальные и смешанные backplane

Универсальные и смешанные backplane встречаются в современных серверах, где нужно сочетать разные типы накопителей. В документации могут использоваться термины AnyBay, universal, U.3, Tri-Mode и другие обозначения. Их общий смысл в том, что платформа допускает несколько вариантов дисковой конфигурации.

Но здесь особенно важно не упрощать. Универсальный backplane не означает «можно ставить что угодно куда угодно». Часто часть отсеков поддерживает один набор интерфейсов, часть — другой. Иногда для работы NVMe нужны отдельные кабели или контроллер. Иногда RAID доступен только для SAS/SATA, а NVMe работает напрямую. Иногда U.3 и Tri-Mode требуют строго определённой комбинации backplane, контроллера и прошивок.

Как backplane влияет на SAS

Для SAS backplane особенно важен как часть зрелой серверной схемы хранения. SAS-диски часто подключаются через RAID-контроллер или HBA, а backplane обеспечивает соединение между корзиной и контроллером.

От backplane зависит, сколько дисков можно подключить, какие скорости доступны, поддерживается ли горячая замена, как работает индикация, какие диски видит контроллер и как они отображаются в мониторинге. В крупных конфигурациях также может иметь значение наличие расширителей, которые позволяют подключать больше накопителей через ограниченное число портов контроллера.

SAS хорошо подходит для серверов, где важны предсказуемость, обслуживание и отказоустойчивость. Но backplane для SAS не следует воспринимать как универсальный. Он может поддерживать SATA, потому что SAS-контроллеры часто умеют работать с SATA-дисками, но это не означает поддержку NVMe. NVMe использует другой путь передачи данных, и для него нужен другой тип подключения.

Если сервер покупается под SAS-диски или классический SAS/SATA RAID, нужно проверять совместимость backplane с контроллером и дисками. Если в будущем планируется переход на NVMe, одного SAS-backplane может оказаться недостаточно.

Как backplane влияет на SATA

SATA-диски в серверах часто используются через SAS/SATA-backplane. Это могут быть жёсткие диски большой ёмкости или SSD для задач, где высокая скорость NVMe не обязательна. Для файлового хранения, резервного копирования, архивов и части прикладных серверов SATA всё ещё может быть рациональным выбором.

Backplane влияет на SATA так же, как и на SAS: он определяет физическое подключение, количество доступных отсеков, видимость дисков, индикацию и режим работы через контроллер или системную плату. Но SATA обычно проще по возможностям и слабее по корпоративным функциям, поэтому его часто выбирают не ради максимальной производительности, а ради цены и ёмкости.

Неочевидный момент связан со смешанными backplane. Если сервер поддерживает U.3 или Tri-Mode, это не значит, что любые SATA-диски можно без ограничений смешивать с NVMe и SAS в одном массиве. Возможность зависит от конкретного контроллера, схемы подключения и правил производителя. Иногда диски разных типов можно физически установить, но нельзя объединить в нужный RAID-массив или использовать в одном пуле так, как планировалось.

Поэтому при работе с SATA важно проверять не только «поддерживает ли сервер SATA», но и то, через какой backplane и контроллер эти диски будут подключены.

Как backplane влияет на NVMe

NVMe — самый требовательный к backplane вариант. Причина в том, что NVMe-накопители используют PCIe. Для каждого диска нужны линии PCIe, и эти линии должны быть правильно разведены от процессора, системной платы, контроллера или промежуточных компонентов к дисковым отсекам.

Именно поэтому в серверах часто встречаются ограничения: не все отсеки поддерживают NVMe, не все NVMe-отсеки поддерживают одинаковую скорость, не все варианты позволяют загрузку с NVMe, не везде доступен аппаратный RAID. Иногда сервер поддерживает два NVMe-диска в отдельных отсеках, но не поддерживает полный набор NVMe во всей передней корзине. Иногда поддержка NVMe появляется только при установке конкретного backplane и кабельного комплекта.

NVMe быстрее не потому, что диск «лучше вставлен» в сервер. Он быстрее потому, что использует другой путь передачи данных. Backplane должен обеспечить этот путь. Если путь построен неправильно, NVMe либо не заработает, либо будет работать не в том режиме, который ожидает пользователь.

Для NVMe особенно важно проверять:

• сколько линий PCIe выделяется на диск;
• какое поколение PCIe поддерживает платформа;
• все ли отсеки являются NVMe или только часть;
• есть ли поддержка горячей замены;
• можно ли загружать систему с этих дисков;
• видны ли диски в мониторинге сервера;
• поддерживается ли аппаратный RAID для NVMe;
• какие кабели и контроллеры нужны для выбранной схемы.

Ошибки с NVMe часто стоят дороже, чем с SATA. SATA-диск может просто работать медленнее, чем хотелось бы. NVMe-диск при неправильной архитектуре может вообще не определиться или оказаться доступным только в части функций.

U.2, U.3 и Tri-Mode: где чаще всего возникает путаница

U.2 и U.3 часто выглядят для пользователя почти одинаково: это серверные 2.5-дюймовые накопители, которые вставляются в корзину. Но на уровне совместимости между ними есть важные различия.

U.2 в серверной практике чаще ассоциируется с NVMe-накопителями, которые подключаются через PCIe. U.3 больше связан с универсальными и Tri-Mode-сценариями, где одна корзина может использоваться для SAS, SATA и NVMe — но только при поддержке всей цепочки.

Tri-Mode не означает, что сервер автоматически совместим со всеми дисками. Это означает, что архитектура контроллера и подключения может работать с тремя типами накопителей. Но для этого нужны подходящий backplane, правильные кабели, совместимый контроллер и поддержка в прошивках. Если хотя бы один элемент не соответствует требованиям, универсальность исчезает.

Особенно опасно выбирать диск только по форм-фактору. 2.5-дюймовый накопитель может быть SATA, SAS, U.2 NVMe или U.3. Внешнее сходство не означает одинаковую электрическую схему. Поэтому перед покупкой дисков нужно смотреть документацию сервера, а не только характеристики накопителя.

Как тип backplane влияет на накопители

Выбор backplane — это фактически выбор будущей дисковой архитектуры сервера. Он определяет не только то, какие диски можно поставить сегодня, но и то, насколько легко будет расширять или менять конфигурацию через год.

Что значит «сервер поддерживает NVMe» на практике

Фраза «сервер поддерживает NVMe» сама по себе слишком общая. Она может означать разные вещи.

Например, сервер может поддерживать только два NVMe-диска в отдельных отсеках. Или восемь NVMe-дисков, но только с другим backplane. Или NVMe без аппаратного RAID. Или NVMe только через конкретный Tri-Mode-контроллер. Или U.2, но не U.3. Или U.3, но только при определённой схеме кабелей. При этом есть и относительно новый формат E3 в разных вариантах, это уже разъём только для NVME и обычные 2,5 диски туда уже не подойдут.

В спецификации может быть указано «10 x 2.5 SAS/SATA/NVMe», но это не значит, что любой набор из десяти дисков будет работать в любом режиме. Нужно смотреть, как именно распределены отсеки, какие типы дисков поддерживаются, какие контроллеры нужны и разрешено ли смешивание.

У HPE встречаются отдельные варианты для U.3 NVMe/SAS/SATA с поддержкой через Tri-Mode-контроллер, а также варианты прямого подключения. Это показывает, что один и тот же общий класс накопителей может требовать разных схем подключения.

На практике это означает: перед покупкой NVMe-дисков нужно проверять не только наличие NVMe в описании сервера, но и точную конфигурацию backplane. Особенно если речь идёт о восстановленном сервере, апгрейде существующей платформы или покупке накопителей отдельно от сервера.

Backplane и горячая замена дисков

Backplane напрямую связан с горячей заменой, потому что диск вставляется и извлекается через его разъём. Если сервер поддерживает горячую замену, backplane должен обеспечивать корректное подключение питания, сигнальных линий и служебной информации для состояния диска.

Для SAS и SATA горячая замена давно стала привычной серверной функцией. Администратор видит состояние накопителя, может заменить неисправный диск и дождаться восстановления массива. Но даже здесь горячая замена зависит не только от корзины. Важны контроллер, тип массива, операционная система, прошивка и правила обслуживания.

Для NVMe горячая замена тоже возможна, но её нельзя считать автоматической. Она должна быть поддержана платформой. Нужны правильный backplane, поддержка со стороны прошивок, корректная индикация и понимание того, как операционная система обрабатывает удаление и добавление NVMe-устройств.

Неочевидный момент: если диск физически можно вынуть из переднего отсека, это ещё не значит, что его безопасно извлекать в любой момент. Важно понимать, в каком режиме он работает: отдельный диск, часть RAID-массива, элемент программного пула, загрузочное устройство или кэш.

Backplane, скорость и задержки: ускоряет ли он диски

Backplane сам по себе не ускоряет накопитель. Он не превращает SATA в NVMe и не делает диск быстрее его интерфейса. Но backplane может дать накопителю правильный путь к системе — или, наоборот, стать ограничением.

Для SATA основное ограничение обычно находится в самом интерфейсе. Даже хороший серверный backplane не сделает SATA-диск таким же быстрым, как NVMe.

Для SAS важны скорость контроллера, поколение интерфейса, число подключённых дисков и наличие расширителей. Если через один контроллер и один тракт подключено много дисков, производительность будет зависеть не только от самих накопителей, но и от общей схемы.

Для NVMe критичны линии PCIe. Если диск рассчитан на четыре линии PCIe, но фактически получает меньше или работает через более старое поколение PCIe, он может не показать ожидаемую скорость. Кроме того, NVMe-диски чувствительны к охлаждению. Перегрев может привести к снижению производительности, даже если формально всё подключено правильно.

Поэтому вопрос скорости нужно задавать не так: «Какой backplane быстрее?» Правильнее спрашивать: «Не ограничивает ли этот backplane выбранные диски и соответствует ли он задачам сервера?»

Backplane и RAID: почему RAID зависит не только от контроллера

Аппаратный RAID зависит не только от RAID-контроллера. Нужна совместимость дисков, backplane, кабелей, контроллера и прошивок. Особенно это важно для NVMe.

С SAS и SATA всё обычно понятнее. Есть RAID-контроллер, есть backplane, есть диски, и сервер предоставляет привычные массивы. Но даже здесь нужно проверять совместимость конкретной платформы и накопителей.

С NVMe ситуация сложнее. Наличие NVMe-дисков не означает, что аппаратный RAID для них доступен. Некоторые конфигурации дают прямой доступ к NVMe-дискам, но не позволяют объединить их аппаратным контроллером. Другие требуют Tri-Mode-контроллер. Третьи поддерживают только определённые уровни RAID или только определённые типы накопителей.

Программный RAID может быть альтернативой. В этом случае массив строит операционная система, гипервизор или система хранения. Такой подход часто используют в программно-определяемых хранилищах и некоторых виртуализационных средах. Но он требует другой логики обслуживания: мониторинга, резервирования, восстановления и обновления.

RAID — это не свойство одного контроллера. Это поддерживаемый режим всей платформы.

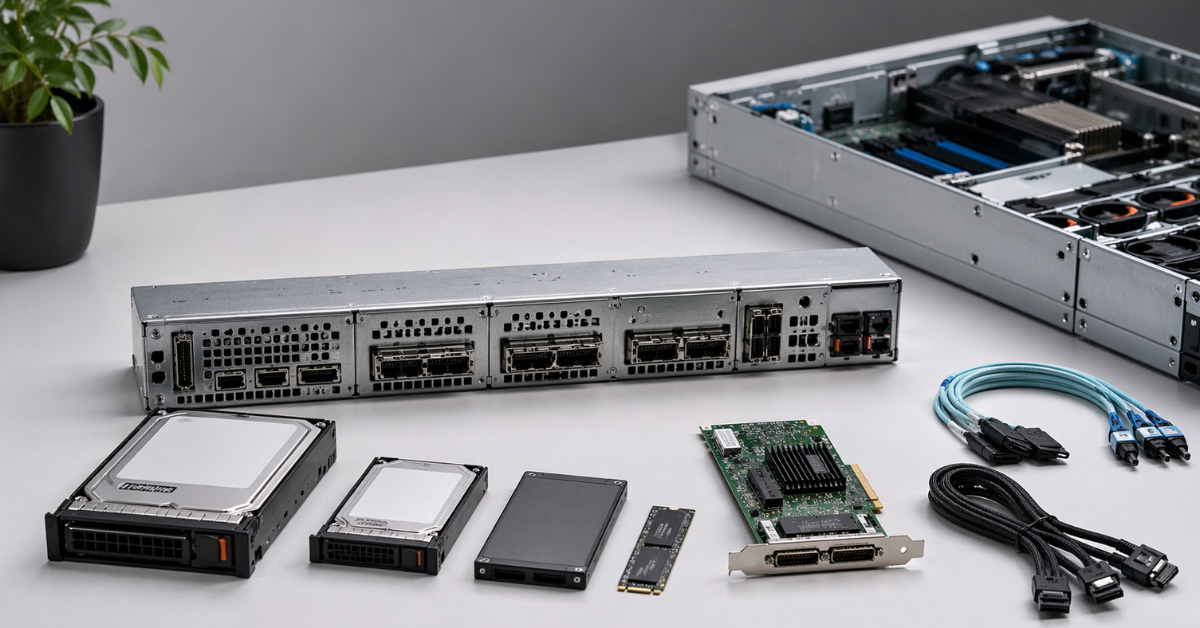

Совместимость: что проверять перед покупкой сервера или апгрейдом

Перед покупкой сервера, backplane или новых накопителей нужно проверить всю конфигурацию. Особенно если сервер не новый, уже был в эксплуатации или собирается из разных компонентов.

Стоит уточнить:

• точную модель сервера и поколение;
• какой backplane установлен сейчас;
• какие backplane доступны для этой модели;
• сколько отсеков поддерживает SAS, SATA и NVMe;
• какие форм-факторы поддерживаются: 2.5, 3.5, U.2, U.3, E3.S;
• как backplane подключается к системе;
• нужен ли RAID-контроллер или HBA;
• есть ли поддержка Tri-Mode;
• какие кабели требуются;
• какие райзеры и слоты PCIe нужны;
• хватает ли линий PCIe для NVMe;
• поддерживается ли загрузка с выбранных накопителей;
• поддерживается ли горячая замена;
• можно ли смешивать SAS, SATA и NVMe;
• видны ли диски в штатном мониторинге;
• какие версии прошивок нужны;
• есть ли выбранные диски в списке совместимости.

Если сервер покупается под конкретную задачу, лучше начинать не с дисков, а с архитектуры. Например: нужен ли аппаратный RAID, будут ли использоваться NVMe, планируется ли расширение, нужна ли смешанная корзина, как будет выполняться обслуживание.

Типичные ошибки при выборе backplane

Большинство проблем возникает не из-за «плохих дисков», а из-за неверно понятой архитектуры подключения. В сервере накопитель редко работает отдельно от платформы. Он работает внутри конкретной цепочки.

Когда стоит менять backplane

Замена backplane может быть оправдана, если серверная платформа это поддерживает и задача действительно требует другой дисковой архитектуры.

Например, backplane стоит менять при переходе с SAS/SATA на NVMe, если сервер имеет официальную поддержку такой конфигурации. Это может быть полезно для баз данных, виртуализации, локальных быстрых хранилищ и задач, где задержка важнее большой ёмкости.

Ещё один сценарий — увеличение числа дисков. Иногда сервер можно перевести с одной корзины на другую: например, с меньшего количества отсеков на большее или с обычной SAS/SATA-конфигурации на смешанную. Но это должно быть предусмотрено производителем.

Backplane также меняют при переходе на U.3 или Tri-Mode, если нужна единая корзина для разных типов накопителей. Такой подход удобен при поэтапной модернизации: сегодня используются SAS/SATA, позже добавляются NVMe.

Отдельный случай — замена повреждённого backplane. Если диски пропадают, не видятся отдельные слоты, не работает индикация или есть физическое повреждение разъёмов, backplane может быть причиной проблемы.

Но замена backplane не всегда проста. Часто нужны другие кабели, контроллер, райзер, корзина, прошивки и иногда другой корпусной комплект. Поэтому перед апгрейдом нужно считать не только цену платы, но и стоимость всей совместимой конфигурации.

Когда менять backplane не стоит

Менять backplane не стоит, если серверная платформа не поддерживает нужный режим официально. Например, старый сервер может физически принять другую плату, но не иметь достаточного количества линий PCIe, нужных прошивок или кабелей.

Не стоит менять backplane и тогда, когда апгрейд получается дороже, чем покупка сервера сразу в нужной конфигурации. Это частая ситуация с NVMe: сама плата может быть только частью расходов, а затем выясняется, что нужны другие кабели, контроллер, салазки, вентиляторы, райзеры и обновления.

Если задача не требует NVMe, переход на NVMe-backplane тоже может быть избыточным. Для файлового архива, резервного копирования или недорогого хранилища SAS/SATA может быть практичнее. Быстрые диски не всегда дают пользу, если узкое место находится в сети, процессоре, приложении или политике резервного копирования.

Также не стоит менять backplane ради абстрактной «современности». Сервер должен быть не самым модным, а правильно собранным под задачу.

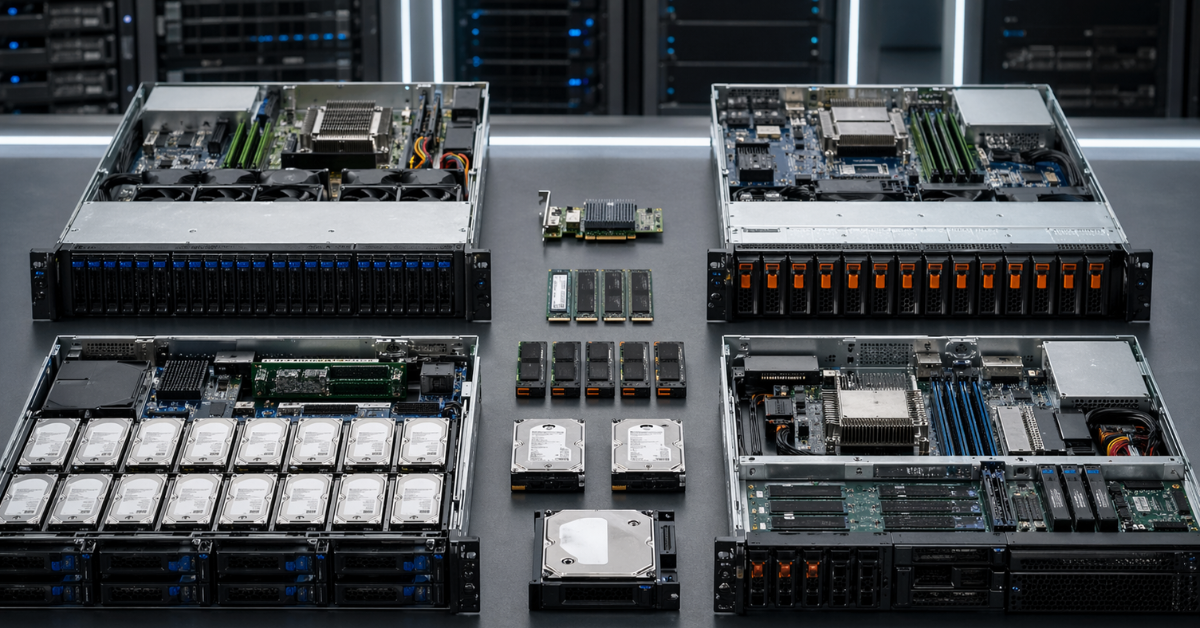

Практические сценарии выбора

Сервер для виртуализации

Для виртуализации важны задержки, отказоустойчивость, видимость дисков гипервизору и удобство обслуживания. Если виртуальные машины используют локальное хранилище, NVMe может дать заметную пользу. Но backplane должен поддерживать нужное количество NVMe-дисков, а платформа — корректно показывать их гипервизору.

Если хранение строится средствами программной платформы, HBA или прямое подключение могут быть лучше аппаратного RAID. Если же нужна привычная корпоративная схема с контроллером, нужно проверять поддержку RAID именно для выбранных дисков.

Сервер для баз данных

Для баз данных важны низкие задержки и предсказуемое поведение под нагрузкой. NVMe здесь часто оправдан, но только при правильном подключении. Backplane не должен ограничивать линии PCIe, а охлаждение должно быть рассчитано на плотную установку быстрых SSD.

Для таких задач особенно важно понимать, как диски подключены: напрямую, через контроллер или через смешанную схему. Иногда прямое NVMe-подключение лучше, чем попытка построить аппаратный RAID там, где платформа этого не предусматривает.

Файловый сервер

Файловому серверу не всегда нужен NVMe во всех отсеках. Часто важнее ёмкость, цена за терабайт, удобная замена дисков и понятный RAID. Поэтому SAS/SATA-backplane может быть более рациональным.

NVMe можно использовать как быстрый слой, кэш или отдельную группу под активные данные. Но для этого нужно заранее понимать, какие отсеки поддерживают NVMe и можно ли смешивать их с основным массивом.

Сервер резервного копирования

Для резервного копирования обычно важны объём, стоимость, последовательная скорость и надёжность обслуживания. NVMe здесь может быть полезен для кэша или временных операций, но не всегда нужен как основная дисковая подсистема.

Если сервер используется в основном для хранения бэкапов, классический SAS/SATA-backplane часто выглядит практичнее. Он проще, дешевле и легче обслуживается.

Гибридный сервер

Гибридные серверы, где одновременно используются SAS, SATA и NVMe, требуют самой внимательной проверки. Именно здесь backplane становится ключевым элементом. Нужно заранее определить, какие диски будут стоять сейчас, какие появятся позже и какие режимы должны поддерживаться.

Для таких задач полезны универсальные или Tri-Mode-конфигурации, но только если они официально поддержаны конкретной моделью сервера.

Как читать спецификацию сервера

Спецификацию сервера нужно читать внимательно, потому что короткие формулировки часто скрывают важные ограничения.

Если указано «SAS/SATA backplane», обычно это не NVMe-конфигурация. Такой сервер может отлично работать с SAS и SATA, но NVMe-диски в эти отсеки ставить нельзя или бессмысленно.

Если указано «NVMe backplane», это не означает поддержку SAS и SATA. Такая корзина может быть рассчитана только на NVMe.

Если написано «SAS/SATA/NVMe», нужно смотреть детали. Какие именно отсеки поддерживают каждый тип дисков? Все или только часть? Нужен ли отдельный контроллер? Доступен ли RAID? Можно ли смешивать диски?

Если встречается AnyBay, U.3, universal или Tri-Mode, нужно искать схему подключения. Эти слова говорят о гибкости, но не отменяют ограничений.

Если указано direct attach, значит накопители могут подключаться напрямую к системной плате или процессору. Это часто хорошо для NVMe и задержек, но аппаратный RAID может быть недоступен.

Если указано RAID support, нужно уточнить: для каких дисков, через какой контроллер и в каких уровнях RAID. Поддержка RAID для SAS/SATA не равна поддержке RAID для NVMe.

Маркетинговая строка в карточке сервера не заменяет сервисный мануал, руководство по кабелям и список совместимых компонентов.

Чек-лист перед покупкой

Перед покупкой сервера, backplane или накопителей стоит ответить на несколько вопросов:

• Какие накопители будут стоять сейчас?
• Какие накопители могут появиться через год?
• Нужен ли NVMe во всех отсеках или только в части?
• Нужен ли аппаратный RAID?
• Поддерживает ли backplane SAS, SATA, NVMe или только часть из них?
• Как backplane подключается: к контроллеру, HBA или системной плате?
• Нужны ли дополнительные кабели?
• Хватает ли линий PCIe?
• Поддерживается ли загрузка с нужных дисков?
• Есть ли ограничения по смешиванию дисков?
• Видны ли диски в штатном мониторинге?
• Есть ли официальная поддержка такой конфигурации?
• Не проще ли купить сервер сразу с нужным backplane?

Если ответы на эти вопросы неясны, лучше не покупать диски «наугад». В серверной инфраструктуре несовместимость часто обнаруживается уже после установки, когда возврат или замена становятся сложнее.

Итог

Backplane — одна из ключевых частей серверной дисковой подсистемы. Он влияет не только на то, можно ли физически вставить накопитель в отсек, но и на то, как этот накопитель будет подключён, увидит ли его контроллер, будет ли доступен RAID, горячая замена, мониторинг и нужная скорость.

Для SAS и SATA backplane чаще связан с классической серверной схемой через RAID-контроллер или HBA. Для NVMe он становится ещё важнее, потому что NVMe требует правильного пути через PCIe, достаточного количества линий, совместимых кабелей и поддержки со стороны платформы. U.3 и Tri-Mode дают больше гибкости, но не превращают сервер в универсальную систему без ограничений.

Правильный выбор backplane начинается не с количества отсеков, а с задачи. Нужно понимать, какие диски будут использоваться, нужен ли аппаратный RAID, планируется ли смешанная конфигурация, как будет обслуживаться сервер и какие режимы официально поддерживает производитель. В серверной практике выигрывает не самый современный компонент, а та конфигурация, где накопители, backplane, кабели, контроллер и прошивки работают как единая поддерживаемая система.
