Lenovo ThinkSystem SR650 — двухсокетный сервер 2U для виртуализации, баз данных и корпоративных приложений с развитым локальным хранением и платами расширения. Для существующей инфраструктуры с DDR4 стоит рассматривать первое и второе (V2) поколение SR650; для новой платформы с DDR5 и PCIe 5.0 — V3, а V4 выбирать при обоснованной потребности в Xeon 6 и новых технологиях памяти. Диски, платы, питание и охлаждение подбирают совместно: максимумы из разных разделов спецификации нельзя автоматически объединить.
Что даёт формат 2U в Lenovo SR650
Главное преимущество SR650 перед сопоставимой платформой 1U — дополнительное пространство для накопителей, контроллеров, сетевых карт и GPU. Это удобно для вычислений, локального хранения и внешней СХД.
Формат 2U особенно полезен в трёх случаях:
- Много локальных дисков. Можно разделить загрузочный раздел с операционной системой, рабочие данные и другие задачи между разными группами накопителей.
- Несколько плат расширения. Когда нужны сетевые адаптеры, подключение к СХД, контроллер дисков и ускоритель.
- Планируется модернизация. Важно оставить место для новых устройств, сохранив нужную дисковую компоновку.
При внешней СХД и небольшом числе дополнительных плат сервер 1U может обеспечить более высокую плотность узлов в стойке. Сам по себе корпус 2U не ускоряет приложение.
Чем отличаются SR650, V2, V3 и V4
Обозначение SR650 объединяет разные аппаратные платформы. Превратить первое поколение в V3 заменой процессоров нельзя: меняются разъёмы, память и возможности ввода-вывода.
| Характеристика | SR650 | SR650 V2 | SR650 V3 | SR650 V4 |
|---|---|---|---|---|
| Процессоры | Xeon Scalable 1-го и 2-го поколений | Xeon Scalable 3-го поколения | Xeon Scalable 4-го и 5-го поколений | Xeon 6500P и 6700P, производительные ядра P-core |
| Память | DDR4, 24 DIMM | DDR4, 32 DIMM | DDR5, 32 DIMM | DDR5, до 32 DIMM; отдельные варианты MRDIMM и CXL |
| Каналы памяти на процессор | 6 | 8 | 8 | 8 |
| Поколение PCIe | 3.0 | 4.0 | До 5.0 | До 5.0 |
| Основные варианты накопителей | SFF/LFF, SAS/SATA, NVMe, AnyBay | SFF/LFF, SAS/SATA, NVMe, AnyBay | SFF/LFF, SAS/SATA, NVMe, AnyBay | SFF/LFF, SAS/SATA, NVMe, AnyBay; также E3.S |
| Контроллер управления | XCC | XCC | XCC2 | XCC3 |
Сравнение основано на руководствах Lenovo Press LP1050, LP1392, LP1601 и LP2127. Число DIMM указано для двух CPU и зависит от охлаждения в случае выбора V4. Поддержка PCIe 5.0 не означает, что каждый слот конкретного сервера работает в этом режиме.
Первый SR650 и V2: платформы с DDR4
Первый SR650 подходит для инфраструктурных служб и ВМ с умеренными требованиями. В руководстве LP1050 Lenovo указывает до 3 ТБ обычной оперативной памяти при использовании 24 модулей по 128 ГБ. Достижение этого объёма требует процессоров с соответствующим пределом памяти на сокет.
У V2 переход на Xeon Scalable 3-го поколения сопровождается увеличением числа каналов памяти с шести до восьми на процессор и появлением PCIe 4.0. Это полезно при ограничениях памяти и ввода-вывода первого SR650.
Для V2 Lenovo заявляет до 8 ТБ обычной памяти: 32 модуля 3DS RDIMM по 256 ГБ при двух процессорах. Предел относится к определённой конфигурации.
У первого SR650 с подходящими процессорами и у V2 существует поддержка модулей Intel Optane Persistent Memory. Их объём рассматривают отдельно от DDR4: сумма DRAM и Optane не равна объёму обычной оперативной памяти.
SR650 V3: возможности платформы с DDR5

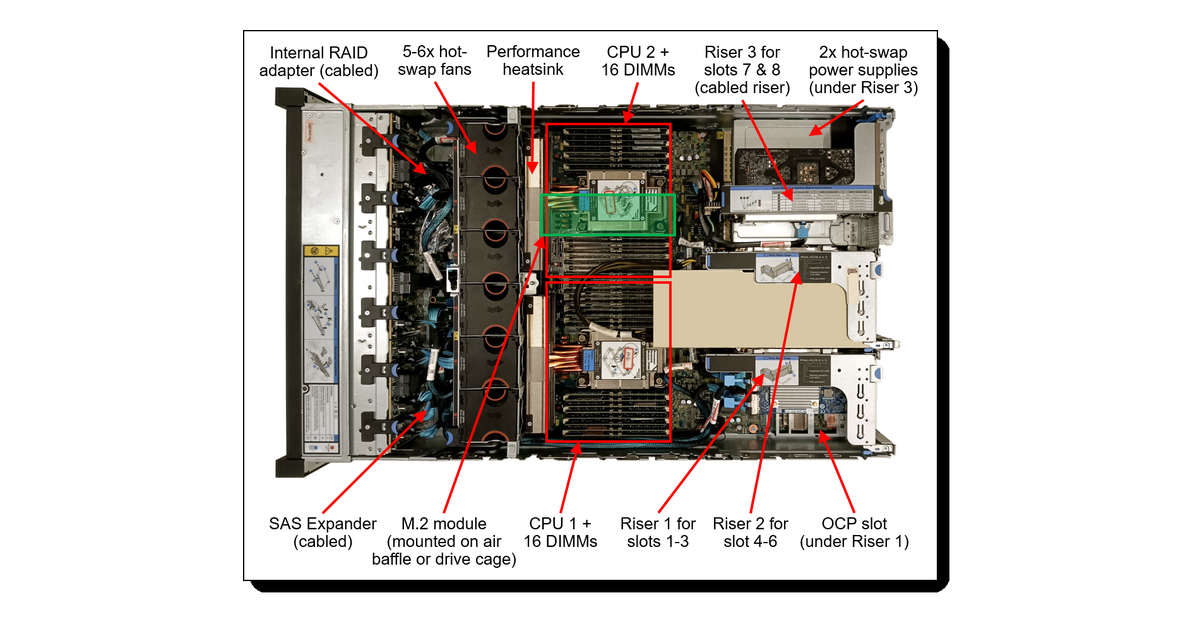

Внутренняя компоновка Lenovo ThinkSystem SR650 V3. Источник: Lenovo Press.
Lenovo ThinkSystem SR650 V3 поддерживает Xeon Scalable 4-го и 5-го поколений. Описывать V3 только через ранние конфигурации с процессорами 4-го поколения некорректно. Руководство Lenovo Press LP1601 подтверждает поддержку DDR5, PCIe 5.0 и XCC2.
При выборе Lenovo SR650 V3 определяют баланс ресурсов:
- Процессоры: частота и число ядер должны соответствовать приложениям и модели лицензирования.
- Память: важны объём, заполнение каналов и поддерживаемое сочетание процессора с DIMM.
- Накопители: число посадочных мест ещё не определяет количество подключаемых NVMe.
- Платы: доступные слоты зависят от установленных райзеров и дисковых корзин.
Например, для выбранных процессоров 5-го поколения возможна скорость памяти до 5600 млн передач в секунду при одном DIMM на канал. Установка второго модуля на канал и выбор других DIMM могут снизить скорость.
SR650 V4: Xeon 6 и новые возможности расширения
Lenovo SR650 V4 использует Xeon 6500P и 6700P с производительными ядрами. Приписывать ему энергоэффективные ядра E-core из других семейств Xeon 6 некорректно. Контроллер управления здесь обновлён до XCC3.
В руководстве Lenovo Press LP2127 описаны два дополнительных направления развития памяти:
- MRDIMM повышает пропускную способность, но поддерживается не всеми процессорами и требует одного модуля на канал.
- CXL позволяет подключать дополнительные модули памяти через соответствующий интерфейс. В SR650 V4 они занимают передние отсеки E3.S 2T, влияя на компоновку хранения.
Для CXL Lenovo указывает ограничения программной совместимости, включая отсутствие поддержки Windows Server и VMware ESXi. Его нельзя включать в проект только на основании наличия отсеков. У исполнения с Compute Complex Neptune Core для охлаждения процессоров и памяти доступно 16 DIMM на двухпроцессорный сервер вместо 32.
Процессоры и память: как избежать несбалансированной конфигурации
Для множества независимых виртуальных машин полезны дополнительные ядра. При ограниченном параллелизме важнее производительность отдельных ядер и задержки памяти и хранилища.
При лицензировании по ядрам и сокетам избыточный процессор увеличивает расходы на ПО. Сравнивать нужно стоимость сервера вместе с лицензиями.
Одинаковый объём RAM не гарантирует одинаковую скорость: важно заполнение каналов. В двухпроцессорной системе доступ к памяти соседнего сокета имеет другие задержки.
Удобно разделить расчёт на три части:
- Рассчитать память приложений, ОС и гипервизора с учётом пиков.
- Подобрать DIMM и заполнение каналов по правилам поколения.
- Оставить возможность роста без массовой замены DIMM.
Учитывают предел памяти выбранного CPU, тип DIMM и скорость при выбранном заполнении каналов.
Как устроена дисковая подсистема

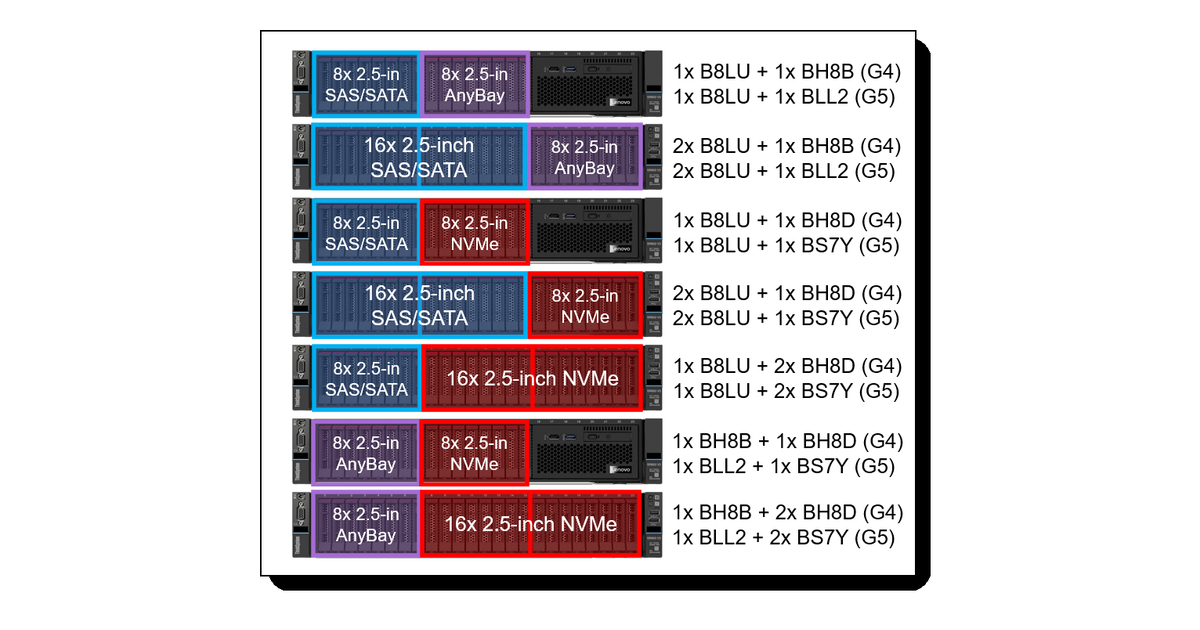

Варианты компоновки передних отсеков 2,5 дюйма в Lenovo SR650 V3. Изображены разные исполнения; их возможности не суммируются. Источник: Lenovo Press.
Дисковая компоновка SR650 нередко важнее поколения и производительности процессора. Внешне похожие корпуса могут быть рассчитаны на ёмкие HDD или на быстрый массив SSD и иметь разные подключения.
SFF, LFF, NVMe и AnyBay
SFF обозначает отсеки для накопителей 2,5 дюйма, LFF — 3,5 дюйма. Интерфейс нужно смотреть отдельно: размер отсека не говорит, подключён ли он к SAS, SATA или PCIe для NVMe.
При выборе компоновки ориентируются на нагрузку:
- Приоритет ёмкости. LFF с жёсткими дисками подходит для больших объёмов преимущественно последовательных данных. При случайных обращениях множество пользователей может упереться в задержки дисков.
- Приоритет отклика и числа операций. SFF с SSD удобен для виртуальных машин и активных баз. NVMe стоит рассматривать там, где востребована его производительность и предусмотрен подходящий тракт подключения.
- Разные типы накопителей. AnyBay предусматривает поддержку SAS/SATA/NVMe в соответствующих отсеках, но конкретный набор интерфейсов определяется платой подключения, кабелями и контроллерами.
Надпись «24 SFF» не равна «24 NVMe». Нужны подходящая плата подключения дисков — бэкплейн, кабели и доступные подключения со стороны системы.
На схемах Lenovo показан SR650 V3: передние компоновки и задняя панель с восемью слотами PCIe. Все показанные возможности нельзя автоматически совместить.
Внутренние и задние корзины могут занять пространство плат расширения и изменить требования к вентиляторам. Для модернизации важно, можно ли подключить свободные отсеки без замены других узлов.
RAID, HBA и загрузочные накопители
RAID-контроллер формирует массивы для ОС. HBA используют, когда отдельными накопителями управляет программное хранилище.
Для базы данных оценивают одновременно:
- задержку записи журнала транзакций;
- скорость случайных обращений к рабочим данным;
- ресурс SSD и защиту данных при потере питания;
- поведение массива при отказе и восстановлении накопителя.
Для NVMe отдельно выбирают способ организации массива. Поддержка SAS/SATA RAID установленным адаптером не означает поддержку подключённых NVMe; возможные решения и лицензии зависят от поколения и контроллера.
Пара совместимых загрузочных M.2 с поддерживаемым зеркалированием сохраняет основные отсеки для данных. Наличие двух M.2 само по себе не гарантирует RAID 1 или горячую замену. Резервное копирование планируют независимо от RAID.
GPU и PCIe: какие ограничения учитывать
Райзер — плата размещения разъёмов расширения; её исполнение определяет доступные слоты и число линий. Физический разъём x16 не гарантирует подключение шестнадцати линий.
Возможность установить GPU определяется несколькими условиями:
- размером карты и числом занимаемых ею слотов;
- поддержкой конкретной модели ускорителя;
- райзерами и подключением слота к установленному CPU;
- наличием кабелей дополнительного питания;
- мощностью блоков питания, вентиляторами и допустимой температурой воздуха;
- соседством с задними и внутренними дисковыми корзинами.
Часть подключений доступна только со вторым процессором: внешне свободный слот не обязательно работоспособен в однопроцессорной сборке.
Для плотного размещения ускорителей существует отдельная платформа Lenovo SR650a V4. Это отдельная модель, а не комплектация SR650 V4. Она актуальна, когда архитектуру сервера определяют GPU.
Управление, питание и охлаждение

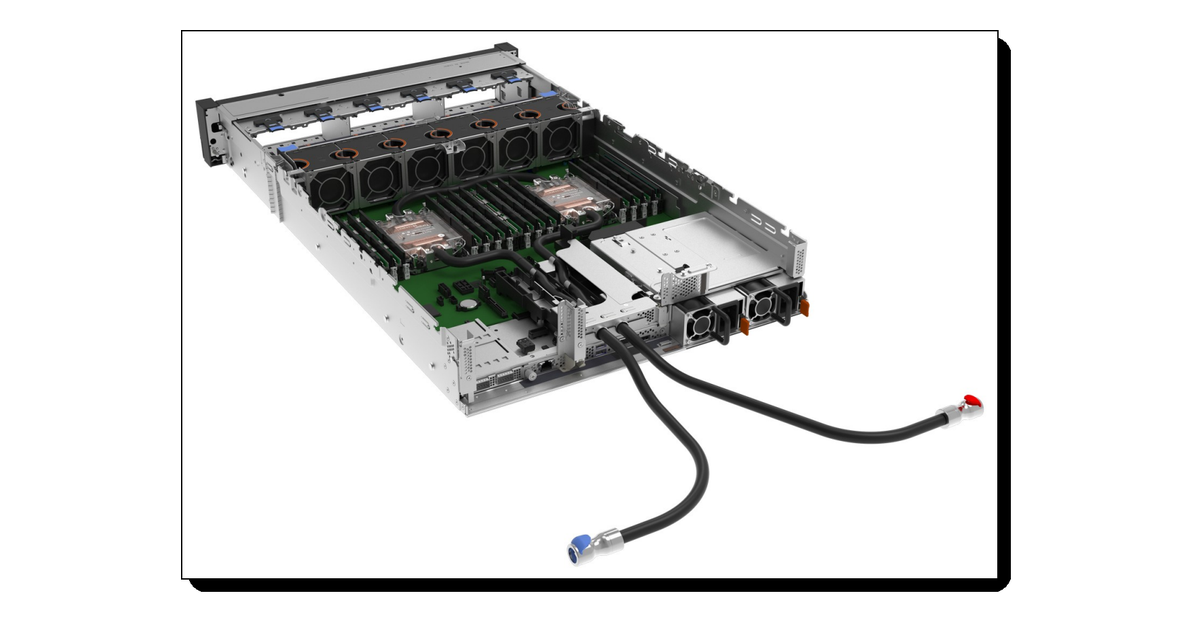

Lenovo SR650 V3 с модулем Neptune Processor DWC. Опция определённых конфигураций, требующая внешней инфраструктуры охлаждения. Источник: Lenovo Press.
XClarity Controller (XCC) отвечает за аппаратный мониторинг и управление сервером. При этом доступ к веб-интерфейсу не гарантирует наличие всех функций удалённой консоли. Например, для V3 Lenovo относит удалённое управление экраном, клавиатурой и мышью и подключение образов носителей к лицензии XCC2 типа Platinum. У других поколений состав лицензий отличается. Подробнее об этом — в статье Сервер Молл «Lenovo XClarity: удалённое управление серверами ThinkSystem».
Для резервирования питания оставшийся после отказа блок должен выдерживать требуемую нагрузку. Независимые линии питания предусматривают на уровне стойки.
Горячая замена зависит от узла: порядок обслуживания переднего диска, внутреннего M.2 и дополнительной корзины может различаться.
Перед размещением учитывают глубину корпуса с кабелями, совместимость направляющих, доступ сзади, нагрузку на стойку и отвод тепла. Мощные процессоры, GPU и плотные дисковые корзины повышают требования к охлаждению. Формат 2U не означает тихую работу в офисном помещении рядом с сотрудниками.
Neptune — опция определённых исполнений. Для вариантов с внешним жидкостным контуром нужна подготовленная инфраструктура охлаждения; считать такую систему стандартным оснащением линейки нельзя. ОС и гипервизор выбирают по таблицам совместимости Lenovo с учётом версии, контроллеров и остальных устройств.
Конфигурации для виртуализации, СУБД и VDI
Производительность определяют не только ядра, но и RAM, массив и сеть. Конфигурацию выбирают по ресурсу, который ограничивает нагрузку.
| Нагрузка | Важные ресурсы | Что ограничивает конфигурацию |
|---|---|---|
| Виртуализация | RAM под одновременно работающие ВМ, ядра, сеть, производительность общего или локального хранилища | Нехватка памяти, дисковые задержки, сеть; запас на перенос ВМ при отказе узла |
| СУБД | Производительность ядер, память под рабочие данные, быстрые SSD, предсказуемая запись журнала | Лицензирование, задержки записи, восстановление массива, пределы редакции СУБД |
| Виртуальные рабочие столы — VDI | RAM и CPU на пользователя, скорость хранилища; GPU для графических задач | Одновременный вход пользователей, объём видеопамяти, поддержка ПО и лицензии |
Для виртуализации рассчитывают пиковую потребность ВМ в памяти. В кластере оставляют резерв для их размещения после отказа одного узла.
Для СУБД два тома на одной перегруженной группе дисков не дают независимых ресурсов данным и журналам. При внешней СХД оценивают также массив, сеть хранения и пути подключения.
Для VDI учитывают пики при массовой загрузке рабочих столов. GPU подбирают по приложениям, видеопамяти и поддержке виртуализации графики: более мощный CPU не компенсирует нехватку этих ресурсов.
Как выбрать поколение SR650
Начать сравнение можно с подборки Lenovo SR650 в Сервер Молл, затем перейти к конкретной конфигурации. Поколение выбирают по задачам:
- Первый SR650 — для знакомой нагрузки, которой достаточно DDR4 и доступного ввода-вывода, при подтверждённой совместимости ПО.
- SR650 V2 — когда нужна платформа с DDR4, восемью каналами памяти на CPU и PCIe 4.0.
- SR650 V3 — для перехода на DDR5 и PCIe 5.0 с выбором между Xeon Scalable 4-го и 5-го поколений.
- SR650 V4 — когда возможности Xeon 6, MRDIMM, CXL или конкретная новая компоновка дают измеримую пользу проекту.
Новое поколение оправданно, если устраняет ограничение или обеспечивает нужное расширение. При задержках внешней СХД замена вычислительного узла может почти не изменить скорость запросов.
Комплектация и запас расширения
В заказе важно зафиксировать состав системы, а не только название SR650 и объём памяти. Для дисков указывают корзины, бэкплейны, контроллеры, кабели и салазки. Для расширения — установленные райзеры, доступные линии PCIe и место, которое останется после монтажа накопителей.
Конфигуратор SR650 V2 8SFF в Сервер Молл можно использовать как пример подбора определённого исполнения V2 с восемью отсеками 2,5 дюйма. Он не описывает все варианты V2 и тем более всей линейки. Возможности платформы определяет документация Lenovo, а наличие компонентов и состав поставки — согласованная спецификация продавца.
Запас расширения лучше формулировать конкретно: добавить определённое число NVMe, установить второй сетевой адаптер или увеличить память без замены существующих модулей. Тогда становится понятно, какие подключения, слоты, питание и охлаждение должны быть предусмотрены уже в исходной сборке. Именно такой подход позволяет использовать преимущества корпуса 2U на протяжении всего срока службы сервера.
