Lenovo XClarity — семейство средств управления серверами ThinkSystem. Его основа на поддерживаемых моделях — XClarity Controller, встроенный контроллер, который позволяет следить за оборудованием и управлять питанием независимо от операционной системы, пока сервер подключён к электросети и получает дежурное питание. Для одного сервера обычно достаточно контроллера, для парка полезен XClarity Administrator. Если нужны удалённый экран и установка ОС через образ, заранее выбирайте соответствующую платную лицензию XCC.
Что такое Lenovo XClarity
Обычное удалённое подключение к Windows или Linux работает, пока доступны ОС и её сетевые службы. XClarity Controller, сокращённо XCC, находится на системной плате и имеет собственную среду управления. Такой служебный контроллер называют BMC (Baseboard Management Controller), часто встречается некорректное название IPMI (это только один интерфейсов BMC).
Через XCC администратор видит состояние памяти, вентиляторов, блоков питания и других компонентов, получает аппаратные события и может включить или перезапустить сервер. При подходящей лицензии доступны экран загрузки и подключение установочного образа. Это помогает, когда ОС ещё не установлена, не запускается или перестала отвечать, например из-за некорректной настройки фаервола.
Выбирая серверы Lenovo ThinkSystem, учитывайте конкретную модель: XCC установлен не во всех представителях семейства. Например, исходные SR635 и SR655 используют ThinkSystem System Manager. В старых System x встречаются IMM и IMM2; их подключение разобрано в статье Сервер Молл «IPMI от Lenovo: настройка IMM 2». Инструкции для этих контроллеров нельзя автоматически переносить на XCC.
Из чего состоит семейство XClarity
| Инструмент | Для чего нужен |
|---|---|
| XClarity Controller | Встроенное управление конкретным сервером: состояние оборудования, питание, диагностика, дополнительные, отдельно лицензируемые, функции |
| XClarity Administrator | Централизованное управление парком совместимых устройств из отдельной виртуальной машины |
| XClarity One | Единая платформа управления, в том числе для нескольких площадок; облачное или локальное размещение |
| XClarity Orchestrator | Объединение нескольких систем управления и площадок; продукт выведен из продажи |
| XClarity Essentials | Утилиты OneCLI для командной строки и UpdateXpress для обновления оборудования |
| XClarity Provisioning Manager | Настройка, диагностика и подготовка сервера при загрузке, в пределах возможностей модели |
| XClarity Integrator | Средства интеграции с VMware vCenter, Microsoft System Center и другими платформами |
XClarity Controller и XClarity Administrator: в чём разница
Общий интерфейс Lenovo XClarity Administrator. Источник: Lenovo Press.
Controller управляет оборудованием одного сервера, Administrator объединяет совместимые устройства в едином интерфейсе. Administrator не заменяет встроенный контроллер: он обращается к нему по управляющей сети.
Lenovo XClarity Administrator, или LXCA, устанавливают отдельно как готовую виртуальную машину. Через него удобнее решать повторяющиеся задачи:
- собирать сведения о моделях, компонентах и версиях прошивок;
- видеть аппаратные предупреждения в одном окне;
- сопоставлять установленные прошивки с выбранной политикой обновления;
- выполнять групповые операции с совместимыми серверами.
Жёсткого порога по числу серверов нет. Для одной-двух машин отдельная платформа часто избыточна. Если администратор регулярно открывает несколько интерфейсов ради одинаковой операции, централизация уже может экономить время. На десятках серверов особенно заметны преимущества единого учёта и согласованных обновлений. Это рабочий ориентир, а не требование Lenovo.
Когда нужен XClarity Administrator Pro
Базовые функции Administrator бесплатны: обнаружение устройств, учёт оборудования, мониторинг и управление обновлениями. XClarity Pro добавляет права на шаблоны конфигураций и развёртывание операционных систем, а также техническую поддержку в рамках приобретённого пакета. Разделение приведено в руководстве Lenovo XClarity Administrator.
Лицензия Pro открывает функции центральной платформы, лицензия XCC — возможности контроллера. Одна не заменяет другую.
Чем отличается XClarity One
XClarity One — самостоятельная платформа с облачным и локальным вариантами размещения. Она может объединять несколько площадок через локальные узлы управления. Её не следует воспринимать как бесплатное обновление Administrator.
По условиям, опубликованным в руководстве XClarity One, требуется лицензия на каждое физическое управляемое устройство. Вариант Starter ограничен десятью устройствами на организацию и функционально соответствует Standard. Срок подписки и совместимость оборудования уточняют для выбранной поставки. Условия приведены по состоянию на октябрь 2026 года.
Поколения XCC в серверах ThinkSystem
| Контроллер | Где встречается | Уровни лицензий |
|---|---|---|
| XCC первого поколения | Многие исходные ThinkSystem и модели V2: SR630, SR650, SR630 V2, SR650 V2 и другие | Standard, Advanced, Enterprise |
| XCC2 | Многие ThinkSystem V3: SR250 V3, SR630 V3, SR650 V3 и другие | Standard, Platinum |
| XCC3 | Поддерживаемые ThinkSystem V4: SR630 V4, SR650 V4, SR850 V4 и другие | Standard, Premier |
Суффикс V1 в названии исходных моделей обычно не пишут. Например, Lenovo SR650 8SFF без V2 или V3 — пример двухпроцессорной платформы высотой 2U с XCC первого поколения. Одинаковая основа названия SR650 не означает одинаковый контроллер во всех версиях.
XCC3 построен на OpenBMC — открытой программной основе для контроллеров управления. Это не отменяет интерфейс Lenovo и лицензирование дополнительных функций.
Лицензии XCC: Standard, Platinum и Premier
Standard достаточно для наблюдения за оборудованием и базового управления питанием. При этом следует помнить, что включить сервер удалённо и получить его экран до или после загрузки ОС — разные возможности. Наличие кнопки перезапуска в браузере не подтверждает наличие графической консоли.
| Возможность | Standard в XCC2/XCC3 | XCC2 Platinum / XCC3 Premier |
|---|---|---|
| Сведения об оборудовании, состояние, журнал событий | Да | Да |
| Удалённое включение, выключение и перезапуск | Да | Да |
| Обновление системных прошивок | Да, в пределах поддерживаемых способов | Да, с дополнительными средствами |
| Графическая удалённая консоль | Нет | Да |
| Виртуальные носители и подключение установочных образов | Нет | Да |
| System Guard: контроль неожиданных изменений состава оборудования | Нет | Да |
| Ограничение энергопотребления | Нет | Да |
| Дополнительные средства удалённого развёртывания ОС | Нет | Да |
| Синхронизация прошивок с репозиторием и пакетное обновление через XCC | Нет | Да |
Функции Platinum перечислены в обзоре Lenovo XCC2. Доступность операций также зависит от модели и прошивки.
У XCC первого поколения другая граница лицензий: Advanced открывает графическую консоль, Enterprise добавляет виртуальные носители, совместную работу через консоль и другие возможности. Поэтому формулировка «есть платная лицензия XCC» недостаточна, если требуется удалённо подключать ISO-образы.
Для начального Lenovo ThinkSystem SR250 это особенно существенно. Сервер с Standard позволяет наблюдать за оборудованием, но не даёт графический доступ к загрузке. Если машина будет работать в офисе без постоянного администратора, нужный уровень лицензии стоит включить в конфигурацию при покупке.
Нужен ли Premier для Administrator и One
Настройки System Guard в XClarity Controller 2. Источник: Lenovo Press.
Lenovo прямо указывает в обзоре XCC3: для таких задач, как удалённая консоль и развёртывание ОС без предварительно установленной системы через Administrator, One или Orchestrator, на сервере требуется лицензия уровня Premier.
Это требование относится к соответствующим операциям, а не означает, что любое наблюдение за сервером через центральную платформу требует Premier. Дополнительно проверяют совместимость модели, версии платформы управления и права на её платные функции. Лицензия на платформу не заменяет лицензию BMC.
Уровень XCC повышают установкой подходящего серверу ключа Features on Demand. Действующую лицензию смотрят в веб-интерфейсе и фиксируют в спецификации поставки. Для восстановленного оборудования необходимо подтверждение активации: название модели её не гарантирует.
Как подключиться к XClarity Controller
Сначала определяют сетевой разъём управления. В зависимости от модели XCC использует отдельный порт либо поддерживаемый общий порт серверной сети. Надпись XCC или значок управления помогают найти разъём, но окончательный ориентир — схема задней панели конкретного сервера.
Например, у Lenovo ST250 предусмотрены выделенный разъём XCC и возможность работы через первый встроенный сетевой порт. Общий режим необходимо выбрать в настройках BMC. Для небольшого офиса это позволяет использовать один кабель, но не отменяет разграничения доступа к управлению.
Подключение выполняют в такой последовательности:
- Подключают сервер к электропитанию и ждут запуска контроллера. Загружать ОС для доступа к XCC не требуется.
- Соединяют выбранный порт с управляющей сетью. При общем подключении предварительно задают соответствующий режим.
- Узнают IP-адрес по выдаче DHCP или в настройках BMC через локальное меню сервера.
- Открывают в браузере https://адрес-контроллера и вводят учётные данные.
Логин, пароль и IP по умолчанию

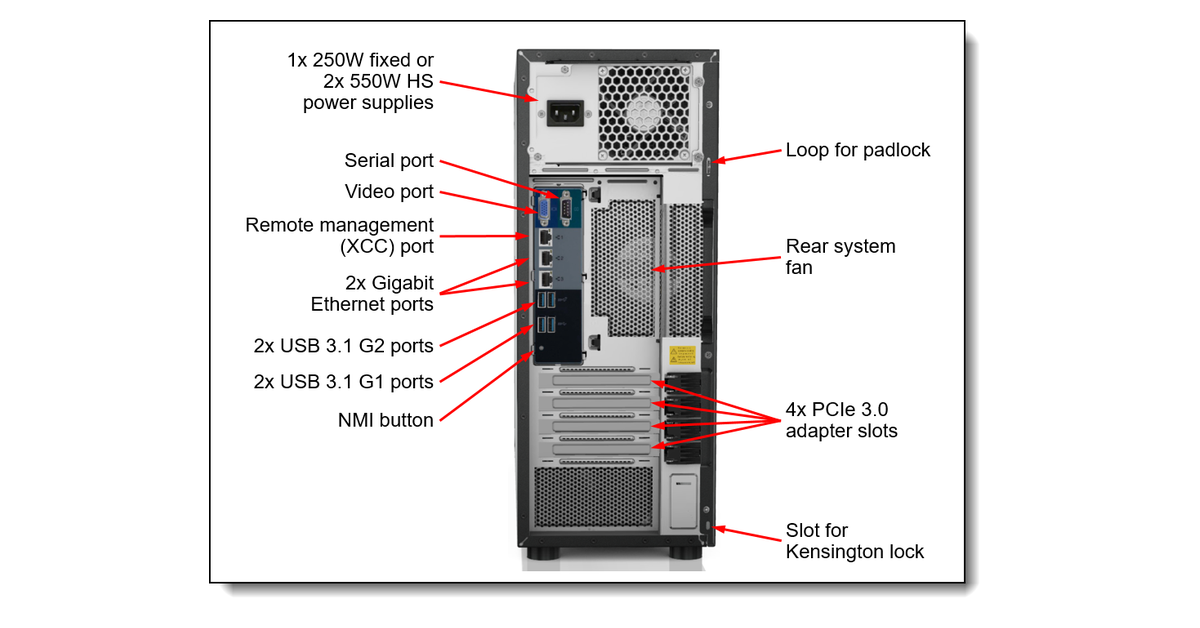

Задняя панель ThinkSystem ST250: расположение выделенного порта XCC и сетевых разъёмов. Источник: Lenovo Press.
Для ряда моделей Lenovo указывает следующие исходные значения:
- имя пользователя — USERID;
- пароль — PASSW0RD, с цифрой ноль вместо буквы O;
- получение IPv4-адреса — через DHCP;
- резервный статический адрес при отсутствии DHCP — 192.168.70.125.
Заводская пара приведена, в частности, в документации по входу в XCC2. Сверяйте её с руководством конкретной модели и данными поставки. Если для сервера предусмотрен индивидуальный заводской пароль на выдвижной информационной табличке, используют его. Нельзя считать уникальный пароль на табличке обязательным признаком любого нового ThinkSystem: документация XCC3 также содержит стандартную пару USERID / PASSW0RD.
На уже эксплуатировавшемся сервере адрес и пароль могли изменить. Если вход не удаётся, сначала выясняют действующие параметры у ответственного администратора. Для поддерживаемых моделей восстановление возможно локально через настройки BMC в UEFI или Provisioning Manager либо через OneCLI из ОС с необходимыми правами. Сетевой вызов OneCLI с неизвестным паролем не является способом обхода входа.
Возврат к заводским настройкам может удалить сетевые параметры и учётные записи, после чего удалённое соединение пропадёт. Процедуру выбирают по руководству модели и выполняют при наличии способа восстановить доступ. Обычная перезагрузка XCC и сброс его настроек — разные действия.
Первая настройка и дальнейшая эксплуатация

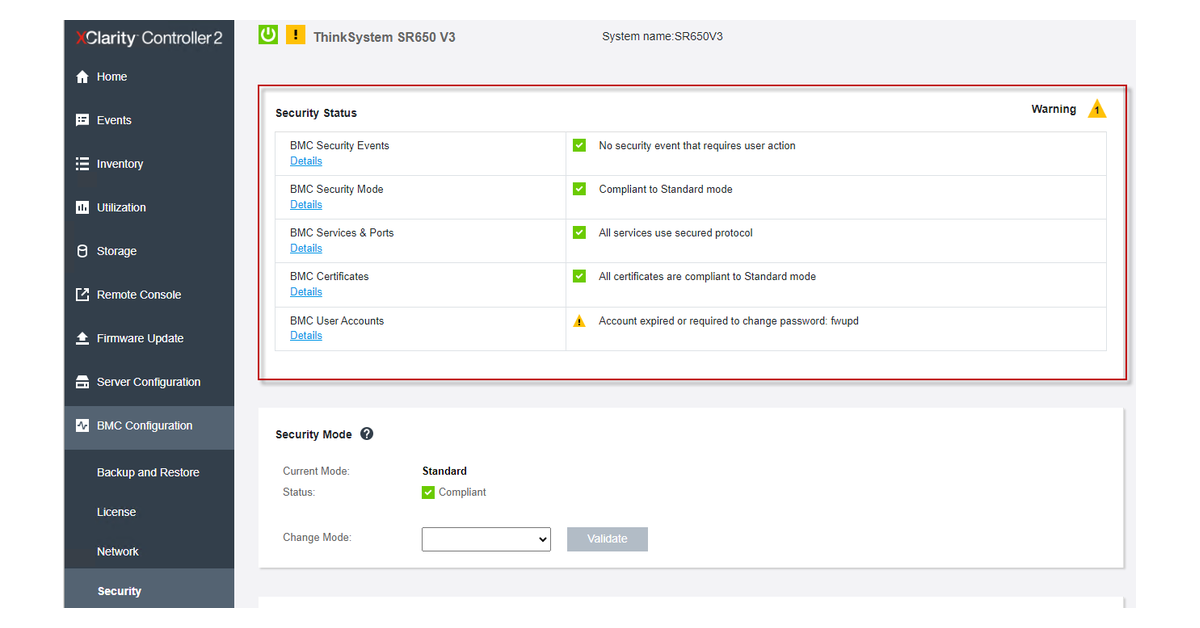

Состояние параметров безопасности в XClarity Controller 2. Источник: Lenovo Press.
Сеть и доступ администраторов
Контроллер размещают в отдельном управляющем сегменте с доступом только для администраторов и систем управления. Для подключения извне используют защищённый канал. Сам по себе выделенный порт не ограничивает доступ.
Вместо постоянной работы под заводской записью создают именные учётные записи с подходящими ролями. Доступ только для просмотра подходит сотруднику мониторинга, право управления питанием и консолью — администратору. После подтверждения входа под новой записью заводскую отключают, если это допускает выбранная схема управления. Параметры служебных записей центральной платформы учитывают отдельно.
Время, сертификат и оповещения
NTP синхронизирует часы контроллера с корпоративным источником времени. Тогда аппаратные события можно сопоставить с журналами ОС, сетевого оборудования и системы мониторинга.
Для HTTPS устанавливают сертификат доверенного центра сертификации, чтобы браузер мог подтвердить подлинность устройства. Аппаратные уведомления направляют ответственным сотрудникам или в мониторинг. Redfish, SNMP и интеграция с LDAP доступны в пределах возможностей платформы.
Прошивки и удалённая консоль
Обновления подбирают по точной модели и типу машины. UpdateXpress помогает работать с подходящими пакетами Lenovo. Обычно при совместном обновлении сначала обновляют XCC, затем UEFI, однако требования конкретного пакета имеют приоритет: иногда необходима промежуточная версия или иной порядок из-за зависимостей.
При платной лицензии заранее пробуют открыть графическую консоль и подключить разрешённый установочный образ. Это позволяет обнаружить ограничения лицензии или сети до аварии.
IPMI over LAN в актуальной документации XCC указан как отключённый по умолчанию. Включать его стоит только для определённой системы управления, которая этого требует. Например, у некоторых сочетаний серверов и версий Administrator это условие постановки под управление. Разрешение службы сопровождают ограничением сетевого доступа, а не открытием контроллера для всей сети.
Выбор XClarity начинается с задач: только наблюдать за оборудованием, восстанавливать сервер через удалённый экран или централизованно готовить целый парк. После этого определяют модель контроллера и нужную лицензию. Так средства удалённого управления становятся частью конфигурации сервера с самого начала, а не неожиданной покупкой при первом сбое.
