Lenovo ThinkSystem SR630 — двухсокетный стоечный сервер высотой 1U для виртуализации, баз данных и корпоративных приложений, основанный на процессорах Xeon Scalable и более современных Xeon 6. Первый представитель семейства, как и V2 стоит рассматривать для задач, которым достаточно DDR4; V3 — для перехода на DDR5 и PCIe 5.0, V4 — для инфраструктуры на Intel Xeon 6. Выбирать нужно по нагрузке, стоимости лицензий и составу оборудования: поколения различаются процессорами, памятью, дисковыми корзинами и расширением.
Что представляет собой Lenovo SR630
Высота 1U позволяет разместить вычислительный узел в одном монтажном месте стойки. Формат удобен для инфраструктуры с внешней системой хранения или локальными SSD. Сервер может работать с одним процессором, но тогда часть слотов памяти и устройств, подключённых ко второму процессору, недоступна.
Внутри 1U компоненты конкурируют за пространство. Накопители с задним расположением в сервере могут занимать место плат расширения, мощные процессоры и ускорители требуют определённого охлаждения. Максимальное число дисков и плат из разных разделов спецификации нельзя автоматически объединять в одной сборке. Для установки также нужны подходящая глубина стойки, направляющие, питание и отвод тепла.
Сравнение SR630, V2, V3 и V4
Обозначения V2–V4 относятся к поколениям серверной платформы. Они не совпадают с номерами поколений Intel Xeon: например, SR630 V2 использует Xeon Scalable третьего поколения, а V3 поддерживает четвёртое и пятое.
| Параметр | SR630 | SR630 V2 | SR630 V3 | SR630 V4 |
|---|---|---|---|---|
| Процессоры | Xeon Scalable 1-го/2-го поколения | Xeon Scalable 3-го поколения | Xeon Scalable 4-го/5-го поколения | Xeon 6 серий 6500P/6700P или 6700E |
| Оперативная память | DDR4, 24 слота DIMM | DDR4, 32 слота DIMM | DDR5, 32 слота DIMM | DDR5, до 32 слотов DIMM; MRDIMM при выполнении условий |
| Каналы памяти на процессор | 6 | 8 | 8 | 8 |
| PCIe | 3.0 | 4.0 | 5.0 и 4.0 в зависимости от слота | 5.0 |
| Варианты накопителей | 2,5″ или 3,5″; SAS/SATA/NVMe | 2,5″, 3,5″ или E1.S; SAS/SATA/NVMe | 2,5″, 3,5″ или E1.S; SAS/SATA/NVMe | 2,5″ или E3.S; SAS/SATA/NVMe; без корзин 3,5″ |
| Контроллер управления | XCC | XCC | XCC2 | XCC3 |
Число слотов памяти приведено для двухпроцессорных систем; у V4 оно также зависит от исполнения охлаждения. Варианты корзин в таблице альтернативные. Поддержка NVMe или SAS/SATA означает наличие подходящей конфигурации платформы, а не совместимость любого диска с любым отсеком.
Первое поколение SR630 и обозначение 7X02
Подобрать сервер из первого поколения можно в разделе Lenovo ThinkSystem SR630 каталога Сервер Молл.
SR630 первого поколения подходит для инфраструктурных служб и небольших сред виртуализации, которым достаточно его ресурсов. При выборе восстановленного сервера важен баланс компонентов: недостаток памяти или медленные диски способны перевесить преимущество более дорогого процессора.
В руководстве Lenovo Press LP1049 указаны типы машины 7X01 и 7X02. Запрос «Lenovo SR630 7X02» обозначает первый SR630 с соответствующим типом машины. Он не указывает ни версию V2, ни число установленных процессоров, ни объём памяти.
Изначально 7X01 соответствовал базовой заводской гарантии на один год, 7X02 — на три года. Действующую поддержку производителя определяют по серийному номеру и договору, гарантию продавца — по условиям покупки. У восстановленного сервера срок и порядок обслуживания могут отличаться от заводских.
SR630 V2 с DDR4 и PCIe 4.0

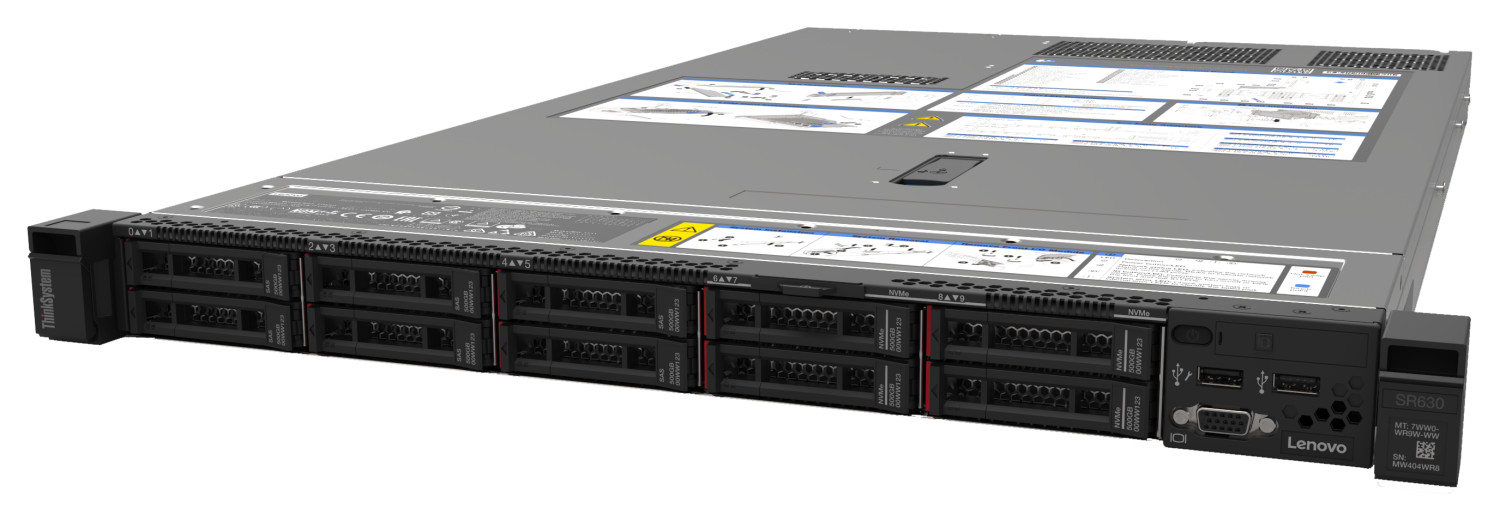

Lenovo ThinkSystem SR630 первого поколения, общий вид. Источник: Lenovo Press.
Варианты на Xeon Scalable третьего поколения представлены в разделе Lenovo ThinkSystem SR630 V2.
V2 сохраняет DDR4 и увеличивает число каналов памяти до восьми на процессор. PCIe 4.0 повышает пропускную способность соединения относительно PCIe 3.0 при том же числе линий. Это полезно для быстрых накопителей и сетевых адаптеров, если ограничением становится интерфейс.
Согласно Lenovo Press LP1391, платформа поддерживает процессоры с числом ядер до 40 на сокет и память DDR4 со скоростью до 3200 МТ/с. Накопители доступны в нескольких исполнениях, включая E1.S; управление осталось на XCC.
V2 стоит сравнивать с первым SR630 при увеличении числа виртуальных машин или повышенных требований к памяти и вводу-выводу.
SR630 V3 и переход на DDR5
Для подбора платформы с DDR5 можно перейти к Lenovo ThinkSystem SR630 V3.
Сервер Lenovo ThinkSystem SR630 V3 работает с Xeon Scalable четвёртого или пятого поколения. Он подходит для обновления инфраструктуры с переходом на DDR5. Существующие модули DDR4 перенести в него нельзя, поэтому бюджет считают вместе с новой памятью.
В Lenovo Press LP1600 указаны 32 слота DIMM и контроллер XCC2. Есть исполнения с дисками 2,5″, 3,5″ и E1.S. Поддержка PCIe 5.0 требует внимания к схеме расширения: в варианте с тремя задними слотами два относятся к PCIe 5.0, один — к PCIe 4.0. Число доступных слотов зависит от райзеров, процессоров и задних корзин.
Накопитель или сетевая карта не будут работать на скорости PCIe 5.0, если слот либо дисковая плата обеспечивают только PCIe 4.0.
SR630 V4 на Intel Xeon 6
Конфигурацию на Intel Xeon 6 можно подобрать на странице Lenovo ThinkSystem SR630 V4.
V4 использует Xeon 6 с производительными ядрами P-core либо энергоэффективными E-core. Это разные процессоры, без смешения типов ядер в одном чипе. При подборе различают требования к производительности отдельного потока и обработке множества параллельных задач.
В Lenovo Press LP1971 для этой модели перечислены Xeon 6500P/6700P и 6700E, PCIe 5.0 и XCC3. У E-cores нет Hyper-Threading, поэтому число ядер и число аппаратных потоков нельзя сравнивать с P-cores без учёта архитектуры и приложения.
Изменилось и хранилище: вместо E1.S используется набравший популярность E3.S; корзины 3,5″ не предусмотрены. MRDIMM и расширение памяти через CXL доступны для подходящих конфигураций с P-cores. Эти возможности требуют отдельного подбора и не относятся ко всем SR630 V4.
Возможности и ограничения конфигурации
Процессоры и оперативная память

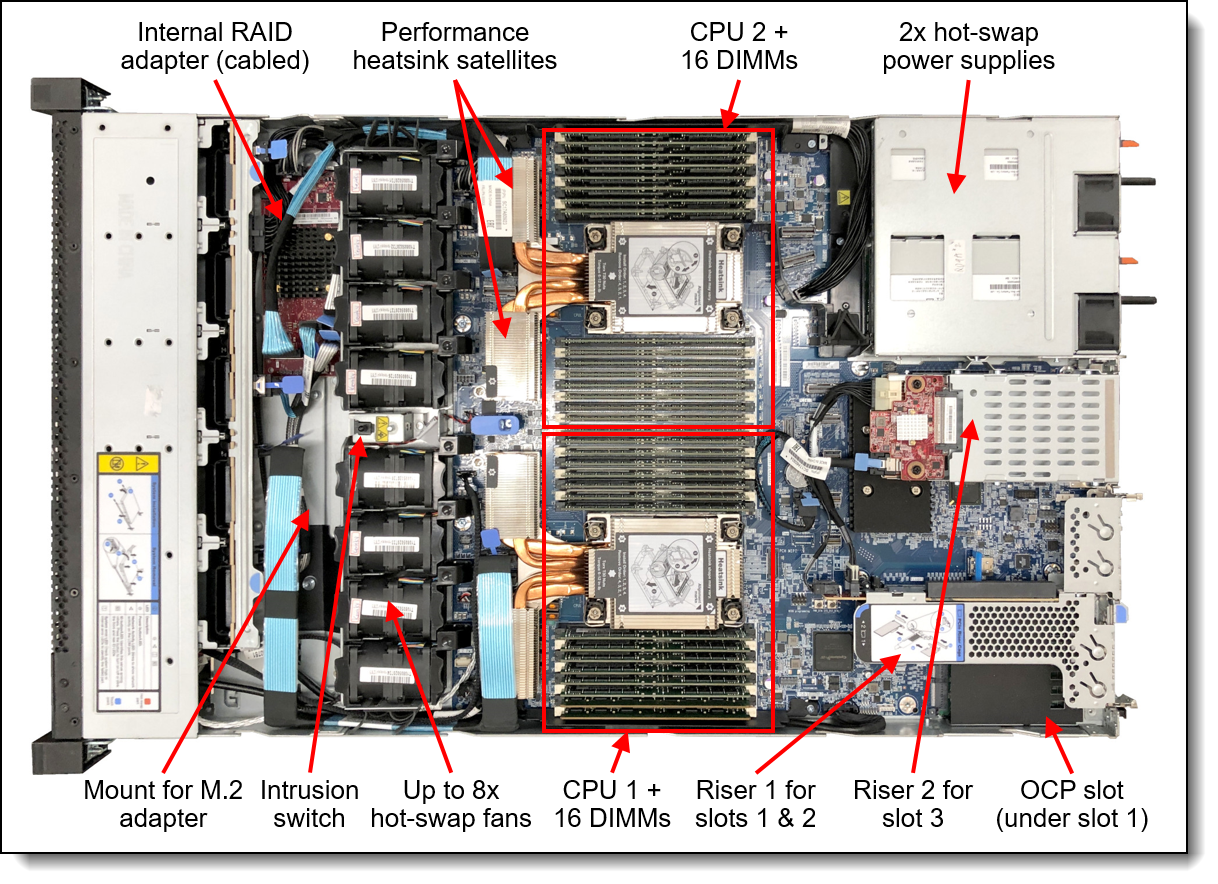

Внутренняя компоновка Lenovo ThinkSystem SR630 V2. Источник: Lenovo Press.
Для множества независимых виртуальных машин обычно полезно большее количество ядер. Для операций с ограниченным распараллеливанием важнее производительность одного ядра. Сравнивать разные поколения только по количеству гигагерц недостаточно: меняются архитектура, кэш и работа с памятью.
При лицензировании по ядрам или сокетам дополнительные процессоры могут увеличить расходы на СУБД сильнее, чем стоимость сервера. Второй процессор оценивают вместе с потребностью в каналах памяти и устройствах ввода-вывода.
Для памяти имеют значение три разных параметра:
- Объём должен покрывать рабочие данные, виртуальные машины и потребности ОС с запасом на рост.
- Заполнение каналов влияет на пропускную способность: один большой модуль не заменяет несколько задействованных каналов.
- Скорость ограничивают процессор, тип DIMM и число модулей на канал. 1 DPC и 2 DPC означают один и два модуля на канал.
Для первого SR630 максимум обычной DDR4 составляет 3 ТБ при двух процессорах и 24 модулях 3DS RDIMM по 128 ГБ; нужны процессоры с подходящим пределом памяти на сокет. Для V2 и V3 заявлено до 8 ТБ при двух процессорах и 32 совместимых 3DS RDIMM по 256 ГБ.
Для V3 с подходящим Xeon пятого поколения RDIMM работают на скорости до 5600 МТ/с при 1 DPC. При 2 DPC ориентир — до 4400 МТ/с, до 4800 МТ/с с Performance+. Для четвёртого поколения пределы — до 4800 и 4400 МТ/с соответственно. У отдельных процессоров ограничения ниже.
Для V4 техническое руководство Lenovo указывает до 6400 МТ/с для RDIMM при 1 DPC, до 5200 МТ/с при 2 DPC и до 8000 МТ/с для совместимых MRDIMM при 1 DPC. Значения зависят от процессора; MRDIMM поддерживает только часть моделей с P-cores.
Максимум 8 ТБ у V4 достигается с двумя подходящими процессорами P-cores и 32 модулями 3DS RDIMM по 256 ГБ в исполнении без Compute Complex Neptune Core Module. В исполнении с этим модулем охлаждения доступны 16 DIMM, до 4 ТБ суммарного объёма. На варианты с E-cores, поддерживающие обычные RDIMM, предел 8 ТБ переносить нельзя.
Intel Optane Persistent Memory учитывают отдельно: 7,5 ТБ для первого SR630 относятся к сочетанию DDR4 и Optane в определённом режиме, а не к обычной DDR4. У V4 модули CXL занимают отсеки E3.S 2T; Lenovo не заявляет их поддержку с Windows Server и VMware ESXi.
Накопители и загрузочные диски
Обозначения SFF и LFF обычно относятся к отсекам 2,5″ и 3,5″. Они описывают размер, но не интерфейс. Внешне похожие корзины могут быть рассчитаны как только на SAS/SATA или NVMe, так и на несколько вариантов подключения в универсальном варианте.
Для подключения дисков нужны совместимые компоненты:
- плата подключения накопителей, или бэкплейн;
- контроллер либо прямое соединение с процессором;
- кабели, салазки и предусмотренное охлаждение.
AnyBay позволяет использовать разные интерфейсы при нужном подключении. Салазки не превращают SAS/SATA-корзину в NVMe. Расширение сборки до максимума платформы может потребовать замены оборудования.
Для SAS/SATA используют совместимые RAID-контроллеры или адаптеры прямого доступа HBA. Для NVMe возможны другие схемы, включая Intel VROC с необходимыми лицензиями. Контроллер SAS/SATA не следует автоматически считать контроллером NVMe.
Загрузку ОС можно вынести на отдельные M.2 SSD, чтобы сохранить основные отсеки для данных. Наличие двух M.2 ещё не означает готовое зеркало: нужны соответствующий адаптер и поддержка RAID. Внутренние M.2 обычно обслуживаются с выключением и разборкой сервера; варианты V4 с горячей заменой требуют специально предусмотренного исполнения.
Сеть и платы расширения
Сеть для виртуализации и внешнего хранилища подбирают вместе с коммутатором и кабелями. Порт управления XCC предназначен для администрирования и не заменяет сетевой адаптер приложений.
Райзеры — переходные платы с разъёмами расширения — определяют доступные места для адаптеров. Важны размеры карты, число линий PCIe и связь слота с процессором. У V2–V4 есть выделенные сетевые слоты OCP, но нужный модуль может не входить в поставку.
GPU выбирают из перечня совместимых ускорителей с учётом питания и охлаждения. Разъём x16 сам по себе не гарантирует установку карты. Для нескольких мощных GPU и большого числа адаптеров стоит рассматривать более просторную платформу.
XClarity и эксплуатация

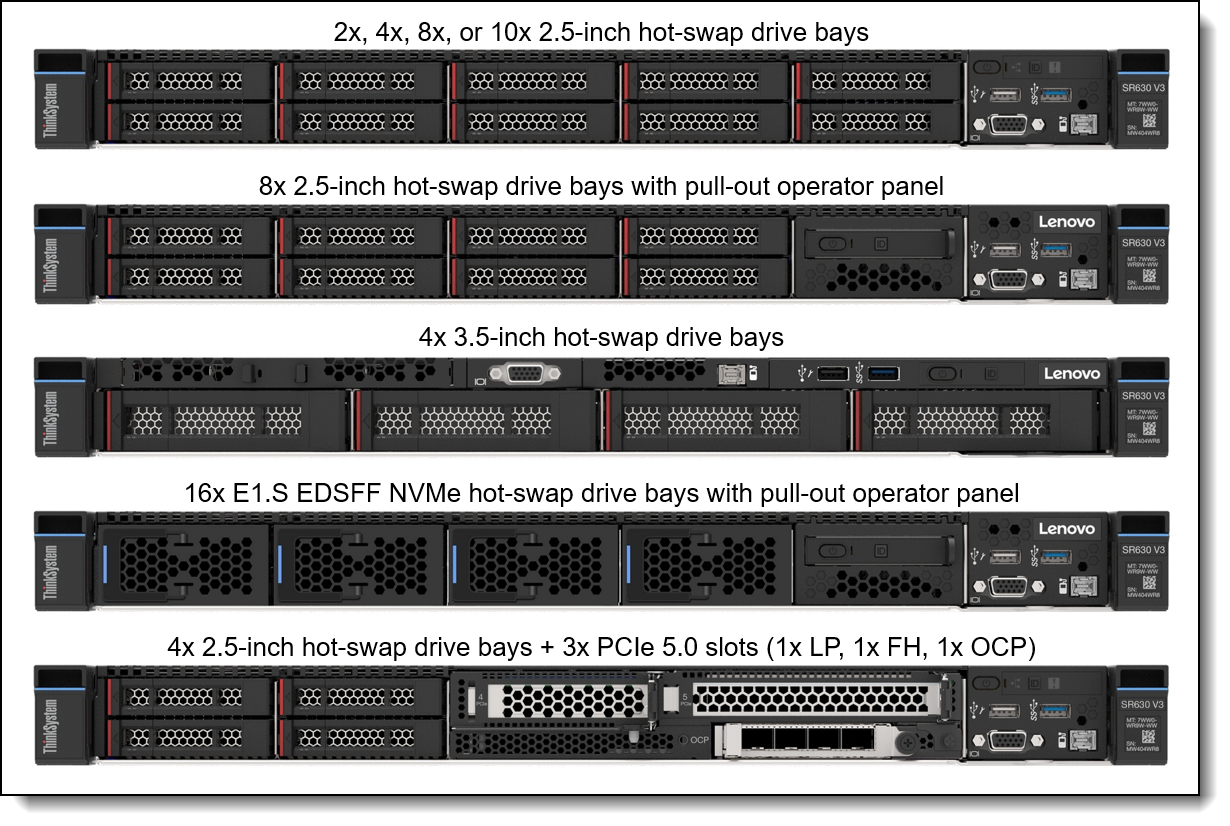

Варианты передней панели Lenovo ThinkSystem SR630 V3. Источник: Lenovo Press.
Встроенный XClarity Controller (XCC) позволяет следить за состоянием сервера и управлять им независимо от ОС. Набор функций удалённого доступа зависит от лицензии.
У XCC уровни Advanced и Enterprise различаются возможностями: удалённая графическая консоль относится к Advanced, подключение виртуальных носителей — к Enterprise. Для V3 расширенные функции объединены в XCC2 Platinum, для V4 используется XCC3 Premier. Подробности разобраны в статье Сервер Молл «Lenovo XClarity: удалённое управление серверами ThinkSystem».
Два блока питания дают резерв при подходящей мощности и схеме подключения; желательно питание от независимых линий. Горячая замена дисков, вентиляторов и БП относится только к поддерживаемым компонентам конкретной сборки.
Мощные процессоры и ускорители могут требовать усиленных вентиляторов, специальных радиаторов или жидкостного охлаждения. Допустимая температура помещения зависит от комплектации. Шум и потребление оценивают по измерениям под нужной нагрузкой; номинал блока питания не равен постоянному потреблению сервера.
Для каких задач подходит SR630
Конфигурацию определяют по измерениям действующей системы либо по модели ожидаемой нагрузки.
| Задача | Какие ресурсы важнее | Что ограничивает выбор |
|---|---|---|
| Виртуализация | Ядра, объём памяти, сеть, быстрые диски или внешняя СХД | Суммарная нагрузка машин, резерв для отказа узла, лицензии и совместимость гипервизора |
| СУБД | Производительность ядра, память для рабочих данных, задержка и ресурс SSD | Лицензирование по ядрам, характер запросов, запись журналов и доступность данных |
| Корпоративные приложения | Ресурсы прикладных служб и базы, надёжное хранение, резервное копирование | Число одновременно работающих пользователей, фоновые операции и требования разработчика ПО |
В кластере виртуализации нужен резерв на отказ как минимум одного узла (N+1): если все серверы заполнены до предела, перенести нагрузку будет некуда. Для СУБД сначала определяют причину задержек: дополнительные ядра не помогут запросам, ожидающим чтения с диска. У корпоративных приложений учитывают пики при закрытии месяца, расчётах и формировании отчётов.
Совместимость Windows Server, Linux и VMware ESXi определяют по матрицам Lenovo для конкретных версий и устройств. Возможность установки не равна официальной поддержке. Для Proxmox VE отдельно подтверждают работу оборудования и условия сопровождения; совместимость с Linux не доказывает сертификацию Proxmox.
Какое поколение выбрать и когда нужен сервер 2U
Первый SR630 имеет смысл при достаточных ресурсах, поддержке нужного ПО и подходящих условиях обслуживания. V2 стоит рассматривать ради дополнительных каналов памяти и PCIe 4.0 с сохранением DDR4. V3 выбирают для перехода на DDR5 и современные Xeon; V4 — под возможности Xeon 6 и специальные требования к памяти.
Корпус 2U, например Lenovo ThinkSystem SR650 соответствующего поколения, полезен при более высоких требованиях к расширению:
- нужно больше локальных накопителей или удобнее распределить диски и платы;
- требуется установить несколько крупных адаптеров или ускорителей;
- выбранные компоненты сложно совместить в ограничениях корпуса 1U.
Больший корпус не отменяет ограничений по питанию и охлаждению. Между 1U и 2U выбирают по готовым конфигурациям под одну задачу, учитывая также стоимость памяти, сети и лицензий.
Как подобрать конкретную конфигурацию

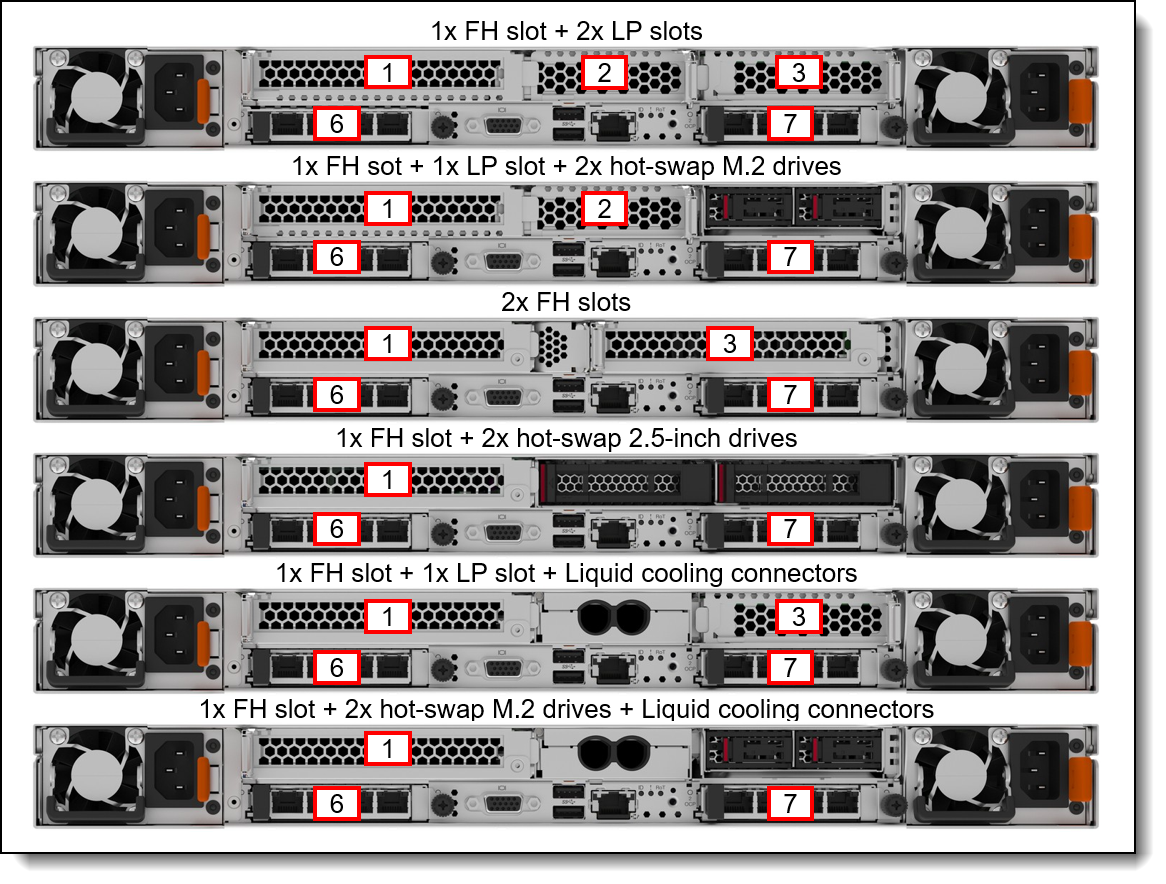

Варианты задней панели Lenovo ThinkSystem SR630 V4. Источник: Lenovo Press.
Для первого поколения можно использовать конфигуратор Lenovo SR630 8SFF. Его параметры относятся к исходному SR630 и не описывают V2, V3 или V4. Возможности других поколений подбирают отдельно.
В предложении на поставку фиксируют точный состав оборудования и лицензий, схему памяти и подключения дисков, доступные слоты расширения. Питание, охлаждение и ОС должны соответствовать этой сборке. Спецификация платформы описывает допустимые варианты; комплектация определяет, что заказчик сможет использовать сразу.
Для восстановленного оборудования важны результаты диагностики, износ SSD и порядок гарантийного обслуживания. Выбирать поколение стоит по требованиям приложений и плану расширения: покупка более новой платформы оправдана, когда её возможности нужны в работе и укладываются в стоимость всей инфраструктуры.
