Обзор Dell PowerEdge R660

07.11.2023
12 мин на чтение
569

Dell PowerEdge R660 — это двухпроцессорный стоечный сервер высотой 1U на базе процессоров Intel четвертого поколения Xeon Scalable "Sapphire Rapids". Он поддерживает новейшие серверные технологии, включая SSD E3.S Gen5, память DDR5 и конфигурации с жидкостным охлаждением процессора. Кроме того, несмотря на компактный корпус 1U, в сервер можно установить до 16 SSD.

Технические характеристики Dell PowerEdge R660

PowerEdge R660 — это развитие предыдущего поколения PowerEdge R650 от компании Dell. Этот стоечный сервер высотой 1U отлично подходит для использования во многих областях — от нагрузок общего назначения до HCI (hyper-converged infrastructure) и HPC (high-performance computing). Среди основных характеристик: поддержка до двух процессоров (два сокета), до 32 модулей памяти RDIMM и до трёх видеокарт.

Главное преимущество R660 перед R650 — это новейшие серверные процессоры Intel "Sapphire Rapids" четвёртого поколения Xeon Scalable. Новые чипы поддерживают до 56 ядер на сокет, используют память DDR5 и работают с быстрой шиной PCIe 5.0.

Конфигурации хранения — одно из достоинств этого сервера. Стандартная дисковая корзина поддерживает до десяти 2,5-дюймовых дисков SAS/SATA, но можно использовать и NVMe SSD-накопители PCIe 5.0. Кроме того, новый вариант объединительной платы (backplane) поддерживает до 16 дисков E3.S (7 мм). Также есть вариант накопителей для загрузки системы — NVMe BOSS (Boot Optimized Storage Solution).

Технические характеристики Dell PowerEdge R660:

CPU

Sapphire Rapid (Bronze, Silver, Gold5, Gold6, Platinum) с количеством ядер до 56 на процессор

Поддержка до 2 процессоров с TDP 350 Вт

Поддержка прямого жидкостного охлаждения (Direct Liquid Cooling)

Оперативная память

До 32 модулей памяти DDR5 RDIMM

Скорость работы модулей DIMM: до 4800 МТ/с

Хранилище


До 10 x 2,5" SAS/SATA HDD/SSD; или NVMe SSD

До 16 x E3.S NVMe Gen5 DUAL PERC (Прим. переводчика: PERC — RAID контроллер от Dell)

До 14 x E3.S NVMe Gen5 direct attach (Прим. переводчика: Direct attach — это метод подключения устройства напрямую к серверу или системе без использования коммутаторов или хабов. Это даёт лучшую производительность и низкую задержку)

До 2 x 2,5" (сзади) SAS/SATA HDD/SSD; или NVMe SSD

До 2 x E3.S (сзади) NVMe (PCIe Gen5)

Задний BOSS-N1 (2xM.2 NVMe) для загрузки системы

Внутренний: USB

Пропускная способность: SAS4-24Gb, SAS3-12Gb, SATA-6Gb

Дисковый контроллер

HW RAID: PERC 11 & 12 (dual PERC option)

HW SAS4/SATA/NVMe RAID (PERC12)

SW RAID (программный): есть

Сеть

Опционально 2 x 1GbE LOM и/или 1 x OCP 3.0

Слоты PCIe

До 3 x PCIe слотов (до 2 PCIe 5.0), SNAP I/O option

GPU

3 x SW GPU (SW — "single-width" (одинарной ширины))

Интегрированные порты

Передняя панель: 1 x USB 2.0, 1 x порт iDRAC Direct (Micro-AB USB), 1 x VGA

Задние: 1 x выделенный порт iDRAC Ethernet, 1 x последовательный порт (опционально), 1x USB 2.0,

1 x USB 3.0, 1 x VGA (опционально для конфигураций с жидкостным охлаждением)

Внутренние: 1 x USB 3.0 (опционально)

Управление системой

iDRAC9, iDRAC Direct, iDRAC RESTful API с Redfish, iDRAC Service

Module, Quick Sync 2 беспроводной модуль, OpenManage Enterprise и Plugins

(Power Manager, SupportAssist, Update Manager), OpenManage Mobile

Высокая доступность

Горячее подключение резервных жёстких дисков и БП (блоков питания).

Горячее подключение вентиляторов. Горячее подключение BOSS

Источники питания


AC (Platinum): 800W, 1400W

AC (Titanium): 700W, 1100W, 1800W

LVDC @-48VDC Input: 1100W

Размеры


В x Ш x Г: 42,8 мм x 482 мм x 809 мм (без безеля)

Форм-фактор

1U Rack



Сборка и дизайн Dell PowerEdge R660

У нас на обзоре базовая конфигурация Dell PowerEdge R660 с пятью 2,5-дюймовыми отсеками. Центральный отсек под диски пуст для улучшения воздушного потока к двум процессорам Xeon Scalable.

Dell PowerEdge R660 Front Drives Передняя панель Dell PowerEdge R660

На передней панели расположены: порт USB 2.0, видеовыход VGA и порт Micro-AB USB для подключения к Dell iDRAC (Dell Remote Access Controller).

Dell PowerEdge R660 Front PortsDell PowerEdge R660 Service Tag — вытягиваемый ярлык с данными о сервере

На задней панели нашего сервера есть два порта 1GbE, один USB 2.0, один USB 3.0, выход VGA и ещё один Ethernet для удалённого управления iDRAC от Dell. Опционального последовательного порта на нашем устройстве нет. Дополнительные сетевые порты можно добавить через слот OCP 3.0 сервера.

Dell PowerEdge R660 Rear PortsЗадняя часть Dell PowerEdge R660

На задней части сервера видно два блока питания Platinum мощностью 1400 Вт с горячей заменой. Слева расположены два SSD M.2 NVMe BOSS; они предназначены для загрузки системы. В других конфигурациях здесь размещаются диски Gen5 E3.S.

Dell PowerEdge R660 M.2 NVMe Boot DrivesНакопитель NVMe BOSS

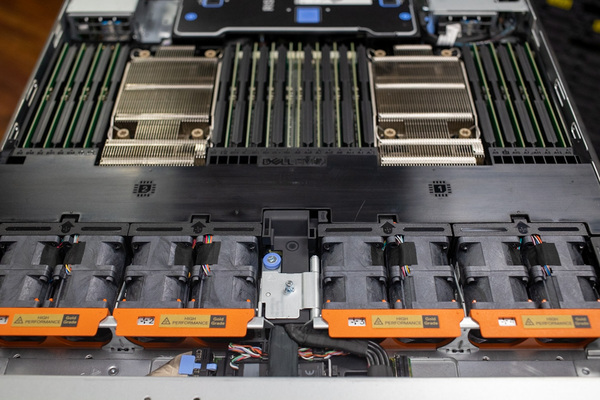

Давайте заглянем внутрь этого зверя. Сверху видны многочисленные вентиляторы, прогоняющие воздух через отсеки для накопителей, расположенные вдоль лицевой части. Воздушный поток проходит сквозь радиаторы процессоров и слоты DDR5 RDIMM, расположенные рядом. Как и PowerEdge R650, PowerEdge R660 поддерживает жидкостное охлаждение процессора, хотя наш образец им не оснащен.

Dell PowerEdge R660 CoolingВнутренние компоненты Dell PowerEdge R660

Между передними отсеками для дисков и вентиляторами остается достаточно места для RAID-контроллеров. PowerEdge R660 поддерживает два аппаратных RAID-контроллера.

Dell PowerEdge R660 Storage ConnectionsDell PowerEdge R660 кабели для накопителей

Вот более детальный взгляд на один из радиаторов процессора. Процессоры Xeon 8452Y, установленные в нашем устройстве, имеют 36 ядер/72 потока, 67,5 МБ кэш-памяти и 300-ваттный TDP (напомню, максимум — 350 W). Эти чипы поддерживают до 4 ТБ оперативной памяти DDR5-4800 каждый. У PowerEdge R660 32 слота DIMM, что позволяет установить до 8 ТБ оперативной памяти (32 x 256 ГБ RDIMM). В нашем сервере установлено 512 Гбайт оперативной памяти (16 x 16 ГБ RDIMM), а в остальных слотах установлены пластиковые заглушки — для предотвращения скопления пыли и правильных воздушных потоков.

Dell PowerEdge R660 CPU HeatsinkDell PowerEdge R660 CPU/DRAM

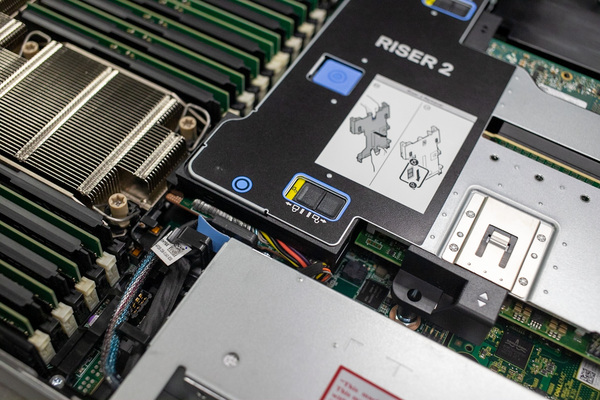

Слоты расширения PowerEdge R660, как и обычно, расположены внутри в задней части сервера. До трёх слотов PCIe, два из которых Gen5. Показанный на фото ниже riser позволяет использовать карты полной высоты (full-height).

Dell PowerEdge R660 RiserDell PowerEdge R660 Riser

Серверы Dell R760

Dell PowerEdge R760 24SFF
CPU:
2x Intel Xeon
Gold 6458Q (32C 60M Cache 3.10 GHz)
2x Intel Xeon Gold 6458Q (32C 60M Cache 3.10 GHz)
RAM:
2x 16GB DDR5
RDIMM 4800MHz
2x 16GB DDR5 RDIMM 4800MHz
RAID:
RAID Dell H755 (8GB+BBU)
БП:
2x Dell 1400W Hot-Plug
Net:
2 port 1Gb/s
(Integrated)
2 port 1Gb/s (Integrated)
HDD:
noHDD (до 24 HDD 2.5'' SFF)
от 1 798 201 ₽
Новый Под заказ
Dell PowerEdge R760 16SFF
CPU:
2x Intel Xeon
Bronze 3408U (8C 22.5M Cache 1.80 GHz)
2x Intel Xeon Bronze 3408U (8C 22.5M Cache 1.80 GHz)
RAM:
2x 16GB DDR5
RDIMM 4800MHz
2x 16GB DDR5 RDIMM 4800MHz
RAID:
RAID Dell H745 (4GB+BBU)
БП:
2x Dell 1100W Hot-Plug
Net:
2 port 1Gb/s
(Integrated)
2 port 1Gb/s (Integrated)
HDD:
noHDD (до 16 HDD 2.5'' SFF)
от 524 313 ₽
under-order
Под заказ
?

Мы доставляем под заказ любое оборудование. Последнюю цену этой модели вы можете увидеть при оформлении заказа. Срок поставки и актуальную цену товара уточнит менеджер.

Новый Под заказ
Dell PowerEdge R760 8SFF
CPU:
2x Intel Xeon
Bronze 3408U (8C 22.5M Cache 1.80 GHz)
2x Intel Xeon Bronze 3408U (8C 22.5M Cache 1.80 GHz)
RAM:
2x 16GB DDR5
RDIMM 4800MHz
2x 16GB DDR5 RDIMM 4800MHz
RAID:
RAID Dell H745 (4GB+BBU)
БП:
2x Dell 1100W Hot-Plug
Net:
2 port 1Gb/s
(Integrated)
2 port 1Gb/s (Integrated)
HDD:
noHDD (до 8 HDD 2.5'' SFF)
от 524 313 ₽
under-order
Под заказ
?

Мы доставляем под заказ любое оборудование. Последнюю цену этой модели вы можете увидеть при оформлении заказа. Срок поставки и актуальную цену товара уточнит менеджер.

Удалённое управление Dell PowerEdge R660 iDRAC9

В PowerEdge R660 мы использовали программно-аппаратный комплекс Dell iDRAC9 Enterprise. На панели iDRAC (в браузере) отображаются все самые важные сведения о сервере: базовое состояние системы, системная информация и последние журналы. Подробнее об iDRAC и его первоначальной настройке читайте в другой статье Servermall.

Раздел “System Information” содержит подробную информацию о любом выбранном компоненте. Например, в разделе "Network Devices" показаны все сетевые карты и их состояние.

Dell PowerEdge R660 iDRAC 9 - NIC

В разделе “Power” показаны установленные источники питания и снимок (snapshot) их использования за последнее время.

Dell PowerEdge R660 iDRAC 9 - Power

В разделе “Configuration” можно изменить все возможные настройки сервера, вплоть до Serial over LAN (SOL) функции. Примечание: эта функция позволяет системным администраторам работать с сервером через удаленный серийный интерфейс, даже когда операционная система сервера отключена или не отвечает.

Dell PowerEdge R660 iDRAC 9 - Configuration Settings

Например, посмотрите на настройки процессора.

Dell PowerEdge R660 iDRAC 9 - Configuration Settings

И раздел "Maintenance"; на скриншоте ниже показан журнал жизненного цикла, но, перейдя по вкладкам, можно перейти к обновлению системы, журналам системных событий, устранению неполадок и т.д. Навигация в панели iDRAC очень проста.

Dell PowerEdge R660 iDRAC 9 - Maintenance

И, конечно же, мы заглянем в раздел хранения данных. Здесь легко различить физические и виртуальные диски.

Dell PowerEdge R660 iDRAC 9 - Storage

Мы сконфигурировали семь физических дисков в два виртуальных: загрузочный том RAID 1 емкостью 894 Гбайт и том RAID 5 для хранения данных емкостью 2975 Гбайт.

Dell PowerEdge R660 iDRAC 9 - Virtual Drives

Производительность Dell PowerEdge R660

В наш тестовый Dell R660 установлена пара процессоров Intel Xeon Platinum 8452Y и 512 Гбайт оперативной памяти DDR5. Что касается хранилища, то в нашей конкретной конфигурации используется SAS-интерфейс в backplane-плате, а потому не получится работать с высокопроизводительными NVMe. Поэтому в данном обзоре мы полностью сосредоточились на процессорных бенчмарках.

Конфигурация Dell PowerEdge R660:

  • 2 x процессора Intel Xeon Platinum 8452Y

  • 512 ГБ DDR5

  • 5 x 800 ГБ SSD SAS3 в RAID5

Чтобы посмотреть, как работает R660 с новыми процессорами Intel Scalable 4-го поколения, мы установили Nvidia T4 и запустили несколько бенчмарков для измерения производительности CPU и несколько тестов для сравнения с GPU T4.

Geekbench 5

Geekbench 5 — это кроссплатформенный бенчмарк, который измеряет производительность системы и выдает оценку для сравнения. Он предназначен для работы на различных платформах и обеспечивает последовательное измерение производительности на многих устройствах, от смартфонов и планшетов до настольных компьютеров и серверов.




Geekbench 5 Multi:

31,523

Geekbench 5 Single:

687



HWBOT x265

Бенчмарк HWBOT x265 с сайта hwbot.org измеряет производительность системы при рендеринге видео в разрешении 1080P или 4K с использованием кодека x265/HEVC. Он разработан с учётом современных наборов инструкций и оптимизирован для многопоточной работы в целях проведения конкурентных бенчмарков.

HWBOT x256 4k 3x overkill:

74.338


y-cruncher

y-cruncher — это многопоточная и масштабируемая программа, которая может вычислять число Пи и другие математические константы до триллионов цифр. С момента ее запуска в 2009 году она стала популярным средством для тестирования производительности и стресс-тестирования среди энтузиастов и любителей аппаратного обеспечения.


y-cruncher 1b:

8.294 сек

y-cruncher 10b:

92.779 сек


Blender

Бенчмарк Blender измеряет производительность CPU или GPU в 3D-рендеринге путём отрисовки 3D-сцены в программе Blender. Он выдаёт результат, который можно использовать для сравнения производительности различных систем и компонентов. Показатели приводятся в сэмплах в минуту.

Blender CLI CPU Only:


Monster:

641.524059

Junkshop:

398.081932

Classroom:

313.184991

Всего:

1,352.790982


В Blender также есть возможность выполнить тот же набор тестов на GPU, в нашем случае мы установили nVidia T4 и выполнили тот же тест, получив неожиданные результаты. Компания Intel обратила внимание на то, что производительность Xeon 4-го поколения способна размыть границы рабочих нагрузок CPU и GPU в чипах высшего уровня. Учитывая, что это не флагманский процессор, приведенные выше цифры производительности только CPU весьма впечатляют по сравнению с T4.

Blender CLI nVidia T4


Monster:

868.163988

Junkshop:

541.835198

Classroom:

500.103251

Всего:

1910.102437


V-Ray

V-Ray — это бенчмарк, измеряющий производительность рендеринга на CPU и GPU с использованием собственного движка V-Ray. Он даёт оценку, которую можно использовать для сравнения производительности различных систем и компонентов, и широко используется в компьютерной индустрии.

V-Ray CPU:

64,296

V-RAY CUDA T4+CPU:

2094

V-RAY CUDA T4:

564

V-RAY CUDA CPU:

1696


Компактный 1U Rack сервер Dell R660 с парой процессоров Xeon 8452Y показывает впечатляющую мощь. Он позволяет компаниям максимально эффективно использовать пространство дата-центра, снижает потребление электроэнергии и требования к охлаждению, что делает ЦОД более эффективным и экономичным в эксплуатации. Также R660 упрощает обслуживание и модернизацию, позволяя администраторам легко получать доступ и заменять компоненты, сокращая время простоя и повышая общую надёжность IT-инфраструктуры.

Заключение

Dell PowerEdge R660 — это впечатляющий шаг вперёд в линейке серверов Dell. Улучшения в системе охлаждения позволяют этому серверу высотой всего 1U поддерживать до двух 350-ваттных процессоров Xeon Scalable четвёртого поколения, которые, в свою очередь, обеспечивают поддержку памяти DDR5 и накопителей Gen5.

Разнообразие конфигураций дисковой подсистемы — большой плюс PowerEdge R660. Dell использует твердотельные накопители E3.S для повышения плотности хранения данных, что станет большим преимуществом, когда эти серверы будут сертифицированы для vSAN, VxRail и модифицированы для систем хранения, таких как PowerScale.

Большой опыт Dell в работе с серверами корпоративного класса хорошо виден в отличном удалённом управлении iDRAC9, благодаря которому состояние, настройки, обслуживание и поддержка сервера находятся у вас под рукой. В целом, PowerEdge R660 показывает большие перспективы, мы с нетерпением ждём более продвинутые конфигурации хранения в будущем, особенно системы с накопителями E3.S.

Конфигуратор Dell PowerEdge R660.



Написано на англ. языке Чарльзом П. Джефферисом 8 февраля 2023 г.

Источник: https://www.storagereview.com/review/dell-poweredge-r660-review
