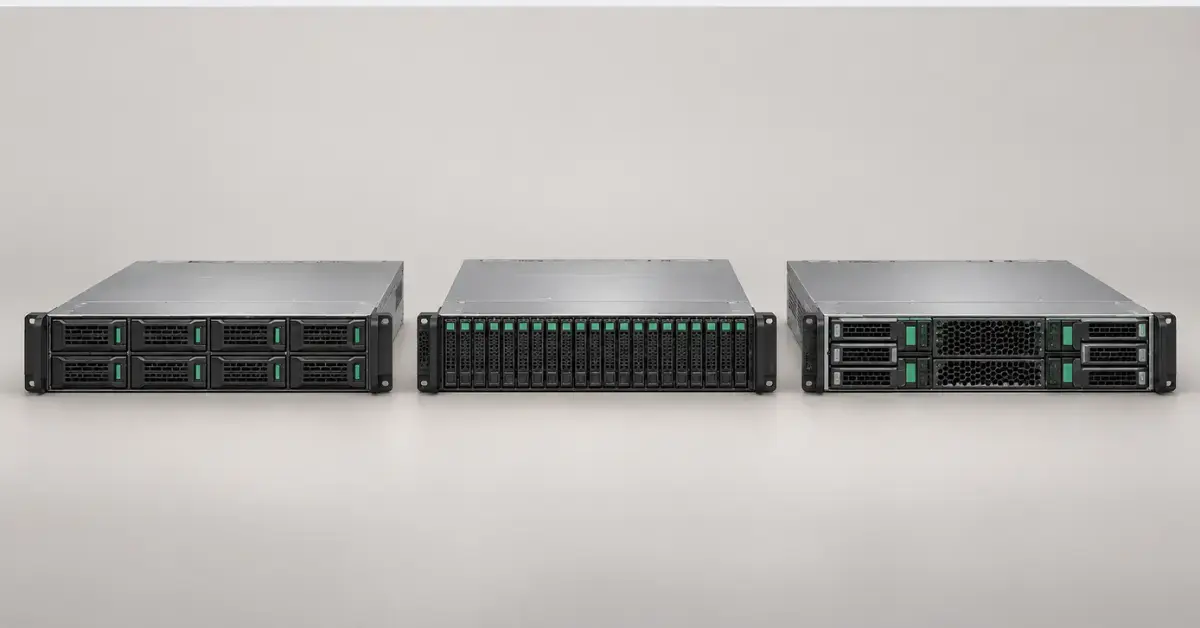

HPE ProLiant DL345 — стоечный сервер 2U с одним процессором AMD EPYC, большим числом накопителей и развитыми возможностями расширения. В линейке есть три поколения: Gen10 Plus, Gen11 и Gen12. Для большинства современных проектов оптимален Gen11, Gen10 Plus позволяет сэкономить при сохранении PCIe 4.0 и большого объёма DDR4, а Gen12 стоит выбирать, если нужен максимум - до 192 ядер, до 6 ТБ памяти или несколько мощных GPU.
Номер поколения здесь не даёт готового ответа. Например, DL345 Gen11 вмещает больше традиционных дисков SFF и LFF, чем Gen12, а его актуальные спецификации включают не только AMD EPYC 9004, но и часть процессоров EPYC 9005. Поэтому сравнивать нужно всю конфигурацию: процессор, память, корзины, контроллеры, сеть, ускорители, питание и охлаждение.
Что представляет собой HPE ProLiant DL345
DL345 за счёт многоядерных процессоров AMD занимает редкую нишу между компактными односокетными системами 1U и универсальными двухсокетными серверами 2U. Он рассчитан на задачи, которым нужны ресурсы одного современного AMD EPYC, но при этом требуется много локальных накопителей, сетевых адаптеров или плат расширения.
В обозначении модели буквы DL относятся к стоечным серверам HPE. Последняя цифра 5 в этой части семейства обычно указывает на платформу AMD, как в DL325, DL345, DL365 и DL385. Сам DL345 появился только в поколении Gen10 Plus. Моделей DL345 Gen9 и обычного DL345 Gen10 не существует, поэтому переносить на него полную хронологию DL380 нельзя.
Ближайшие модели на этих процессорах различаются компоновкой:
- DL325 — односокетный сервер 1U, когда важна плотность размещения;
- DL365 — двухсокетный AMD-сервер 1U;
- DL385 — двухсокетная платформа 2U для более крупного объёма вычислений и памяти.
Корпус 2U не делает DL345 просто «увеличенным DL325». Дополнительное пространство используется для разных передних, средних и задних корзин, полноразмерных плат, GPU и более производительного охлаждения. Однако эти возможности зависят друг от друга: установка одной опции нередко исключает другую.

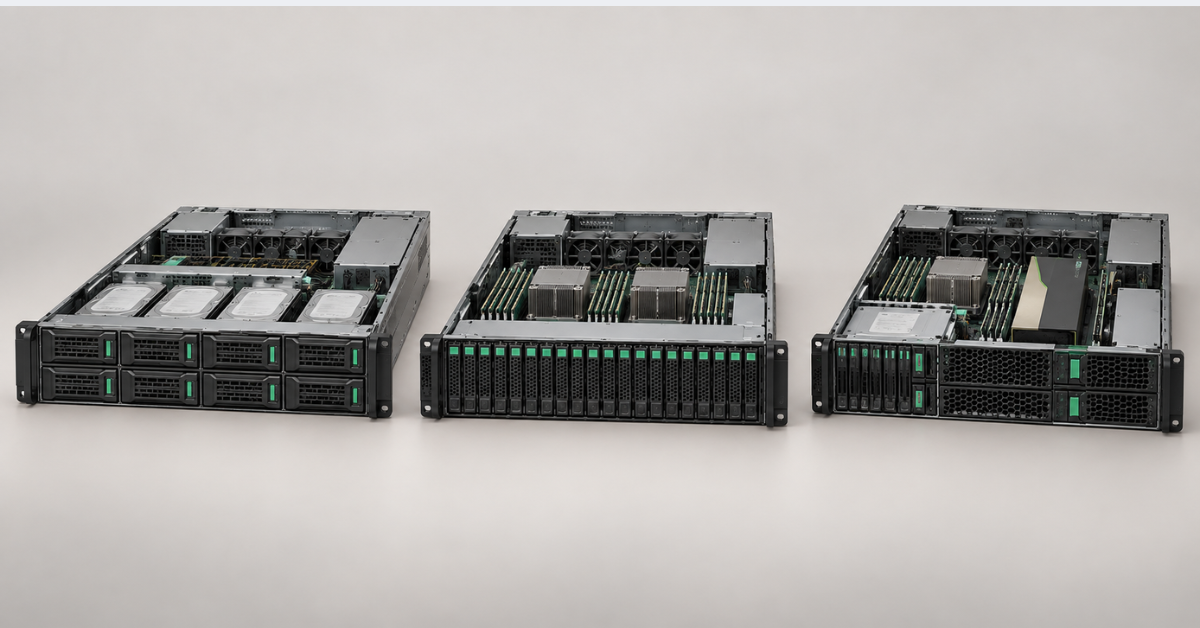

Сравнение HPE ProLiant DL345 Gen10 Plus, Gen11 и Gen12
В таблице приведены максимальные возможности платформ. Они не относятся к любой готовой поставке и не складываются между собой. Конфигурации на 26 SFF, 12 LFF или 24 NVMe — это разные варианты одного сервера, а не 62 накопителя одновременно.
| Поколение | Процессор и память | Максимальные варианты накопителей | Расширение и GPU | Управление |
|---|---|---|---|---|
| DL345 Gen10 Plus | AMD EPYC 7002/7003, до 64 ядер; 16 слотов DDR4, до 4 ТБ | До 26 SFF, 12 LFF или 24 NVMe в соответствующем шасси | PCIe 4.0; до 4 физических слотов в зависимости от райзеров; до 3 NVIDIA A10 | iLO 5 |
| DL345 Gen11 | AMD EPYC 9004/9005, до 160 ядер; 12 слотов DDR5, до 3 ТБ | До 34 SFF, 20 LFF или 36 EDSFF E3.S | PCIe 5.0; до 6 слотов x16; до 4 однослотовых или 2 двухслотовых GPU | iLO 6 |
| DL345 Gen12 | AMD EPYC 9005, до 192 ядер; 24 слота DDR5, до 6 ТБ | До 24 SFF, 12 LFF или 36 EDSFF E3.S | PCIe 5.0; до 6 слотов x16; в отдельных конфигурациях до 6 однослотовых или 4 двухслотовых GPU | iLO 7 |
Gen12 заметно увеличивает пределы по числу ядер, памяти и GPU, но не превосходит предшественника по каждому параметру. Для сервера резервного копирования или программно-определяемого хранилища возможность установить 20 LFF либо 34 SFF в Gen11 может оказаться важнее, чем 192 процессорных ядра.
HPE ProLiant DL345 Gen10 Plus

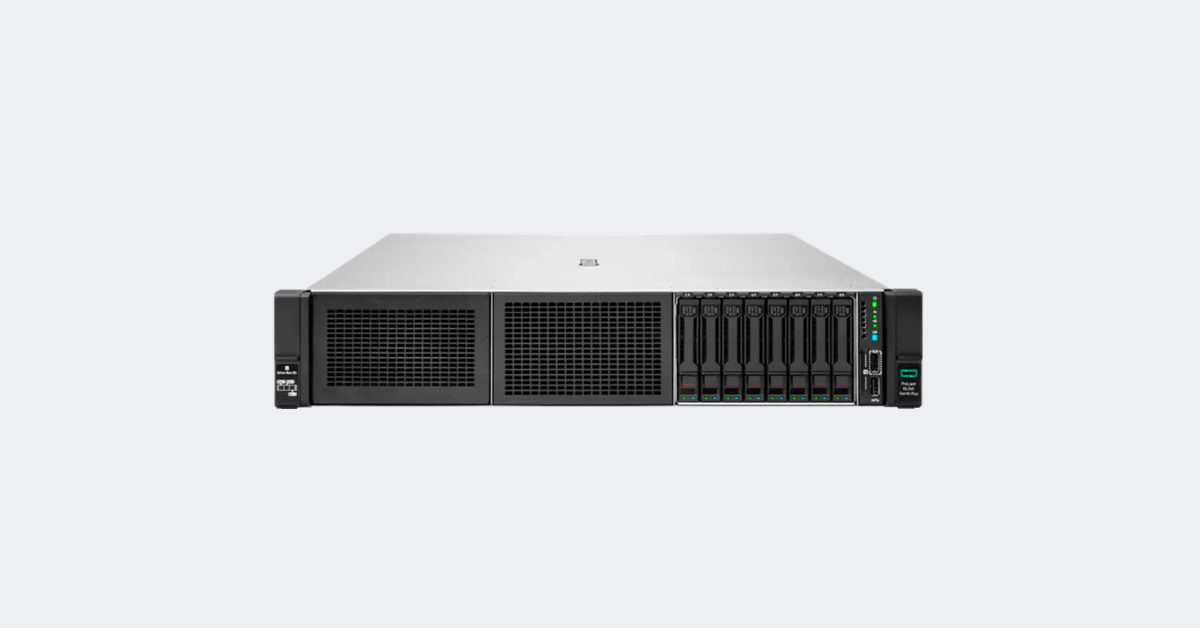

HPE ProLiant DL345 Gen10 Plus 8SFF.
Источник изображения: Сервер Молл
Первое поколение DL345 поддерживает AMD EPYC 7002 и 7003 с числом ядер до 64 и предоставляет до 128 линий PCIe 4.0. Накопители NVMe, сетевые карты и контроллеры доступны без второго процессора.
На плате размещены 16 слотов DDR4: восемь каналов, по два модуля на канал. Объём достигает 1 ТБ с RDIMM или 4 ТБ с LRDIMM, скорость — до 3200 МТ/с. Предусмотрены варианты с 8 или 24 SFF, 8 или 12 LFF и задней корзиной на два SFF. Максимальные 24 NVMe относятся к отдельной компоновке с подходящими объединительными платами и кабелями.
Gen10 Plus использует PCIe 4.0, сетевые карты OCP 3.0 и iLO 5. В актуальной архивной версии QuickSpecs подтверждено до трёх NVIDIA A10, но произвольную карту подходящего размера устанавливать нельзя: нужны совместимые питание, райзер и вентиляторы.
Платформа уже снята с текущих продаж HPE. Это не делает её непригодной для эксплуатации: Gen10 Plus остаётся разумным вариантом для бюджетной виртуализации, резервного копирования и локального хранилища, если DDR4 и PCIe 4.0 соответствуют нагрузке, а поддержка ПО и компонентов проверена.
HPE ProLiant DL345 Gen11

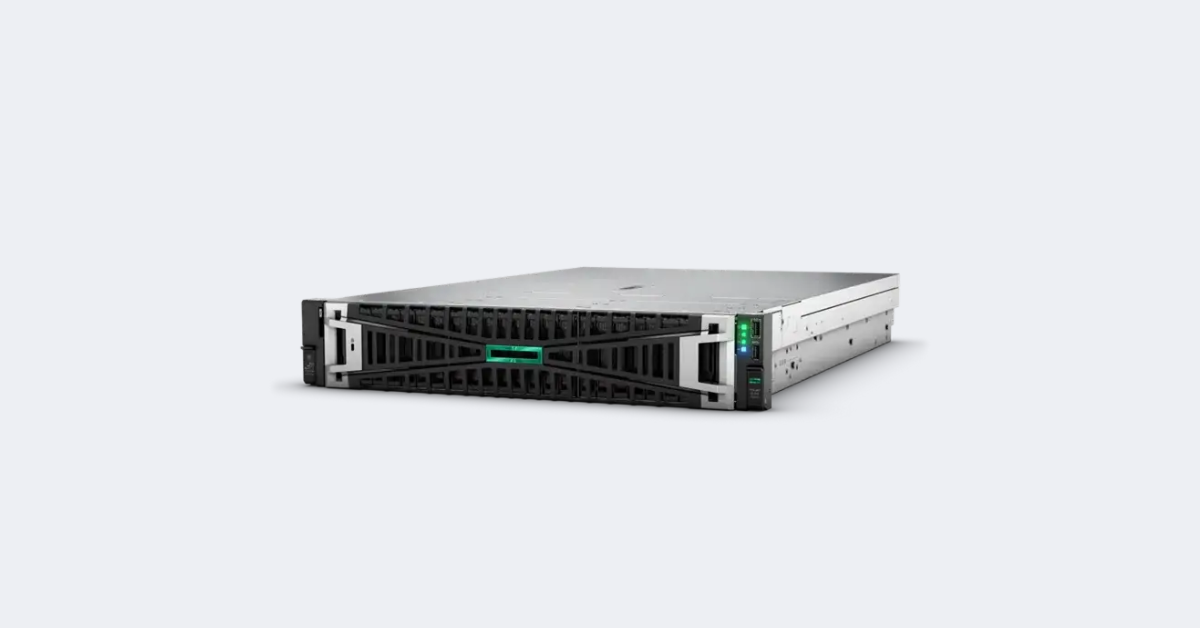

HPE ProLiant DL345 Gen11 12LFF.
Источник изображения: Сервер Молл
Gen11 перешёл на сокет SP5, DDR5 и PCIe 5.0. Сначала сервер выпускался с AMD EPYC 9004, позднее в актуальные QuickSpecs вошла часть EPYC 9005. Верхняя граница достигает 160 ядер, но совместимость выбранного CPU необходимо сверять с артикулом и прошивкой конкретного сервера.
Двенадцать слотов памяти соответствуют двенадцати каналам процессора. Объём достигает 3 ТБ, скорость — до 4800 МТ/с с EPYC 9004 и до 6400 МТ/с в поддерживаемых конфигурациях EPYC 9005. Относительно Gen10 Plus слотов стало меньше, но число каналов выросло с восьми до двенадцати.
Gen11 предлагает самые ёмкие варианты шасси в линейке:
- до 34 SFF с дополнительными корзинами;
- до 20 LFF;
- до 36 EDSFF E3.S;
- 8 SFF или 12 EDSFF в GPU-исполнении.
Конфигурация на 36 EDSFF использует по две линии PCIe на диск. Для подключения x4 применяют варианты с меньшим числом накопителей или дополнительными контроллерами. Средние и задние корзины могут занимать место райзеров и предъявлять требования к охлаждению.
Платформа поддерживает до шести PCIe 5.0 x16 и два OCP 3.0. Встроенного основного сетевого адаптера в конфигурируемых моделях нет: выбирается OCP- или PCIe-карта. GPU-версия вмещает до четырёх однослотовых или двух двухслотовых ускорителей, сокращая доступное место для дисков.
Gen11 обычно даёт лучший баланс: уже доступны DDR5, PCIe 5.0, EDSFF и современные сетевые карты, а максимальное число SFF и LFF выше, чем у любых серверов в линейке.
Gen12
Gen12 использует AMD EPYC 9005 с числом ядер до 192. Теплопакет старших процессоров достигает 500 Вт, поэтому выбор CPU связан с вентиляторами, радиатором и температурой воздуха на входе.
На плате находятся 24 слота DDR5: двенадцать каналов, по два модуля на канал. Максимальный объём — 6 ТБ. При одном модуле на канал платформа указывает скорость до 5200 МТ/с, а для предельной конфигурации 24 × 256 ГБ — 4000 МТ/с. Удвоение ёмкости относительно Gen11 сопровождается снижением частоты.
Дисковые варианты включают до 24 SFF, 12 LFF или 36 EDSFF E3.S. Традиционных дисков меньше, чем в Gen11, зато в передней части можно сочетать секции SFF и EDSFF. Это удобно для системы с ёмкими SAS/SATA, быстрыми NVMe под журнал или кэш и отдельным загрузочным зеркалом.
В отдельных конфигурациях поддерживается до шести однослотовых или четырёх двухслотовых GPU. Точный предел зависит от модели ускорителя, корзины, питания и охлаждения. Прямое жидкостное охлаждение доступно как опция для наиболее горячих сборок, но стандартные конфигурации работают с воздушным.
Gen12 оправдан в новых проектах с высокой плотностью виртуальных машин, памяти или GPU. Для обычного дискового сервера его преимущества могут не окупить более высокую стоимость.
Почему одного процессора AMD EPYC достаточно
DL345 изначально спроектирован как односокетная система, поэтому его память и линии PCIe не зависят от установки второго процессора. Один AMD EPYC предоставляет:
- до 64 ядер в Gen10 Plus, 160 в Gen11 и 192 в Gen12;
- восемь или двенадцать каналов памяти;
- до 128 линий PCIe 4.0 либо PCIe 5.0;
- полосу для NVMe, сетевых карт, контроллеров и ускорителей.
Межсокетного обмена нет, но эффекты NUMA полностью не исчезают: EPYC состоит из нескольких вычислительных кристаллов. Настройки NPS в BIOS, виртуальные узлы NUMA и локальность памяти особенно важны для крупных виртуальных машин - или большого их количества - а также для специфичных приложений.
Отказоустойчивость всё равно строится на нескольких узлах: второй CPU не обеспечивает прозрачное продолжение работы приложения. Экономия также зависит от лицензий. При оплате за сокет DL345 выгоден, при лицензировании по ядрам процессор на 128–192 ядра может оказаться даже дороже модели с двумя CPU с меньшим числом быстрых ядер.
Оперативная память: объём не заменяет пропускную способность
Схема памяти менялась вместе с поколениями:
- Gen10 Plus: восемь каналов DDR4, 16 слотов, до двух модулей на канал.
- Gen11: двенадцать каналов DDR5, 12 слотов, один модуль на канал.
- Gen12: двенадцать каналов DDR5, 24 слота, до двух модулей на канал.
Одинаковые модули нужно равномерно распределять по каналам. Один большой модуль не даёт той же пропускной способности, что набор, задействующий все каналы.
В виртуализации часть памяти резервируют для гипервизора, служебных систем и переноса нагрузки после отказа узла. Максимальная ёмкость не всегда выгодна: модули по 256 ГБ дороги, а два модуля на канал снижают частоту. Иногда рациональнее добавить ещё один сервер в кластер.
Дисковая подсистема DL345
Одинаковые на вид DL345 могут иметь разные объединительные платы, кабели, контроллеры и интерфейсы. Поэтому число отсеков ещё не описывает возможности хранения.
SFF, LFF и EDSFF
- LFF 3,5 дюйма выбирают прежде всего для ёмких HDD. Это типичный вариант для резервного копирования, архива и файлового хранилища;
- SFF 2,5 дюйма используют для SAS- и SATA-накопителей, а в подходящей корзине — для NVMe U.2/U.3;
- EDSFF E3.S рассчитан на плотные серверные NVMe, горячую замену и предсказуемое охлаждение.
Формат не определяет интерфейс автоматически. Для U.3 нужны совместимые объединительная плата, кабель и способ подключения; обычная SAS/SATA-корзина не становится NVMe после замены диска.
Прямое подключение, HBA или RAID
NVMe можно подключать напрямую к процессорным линиям PCIe. Это удобно программному хранилищу, которому нужен доступ к каждому диску. Трёхрежимный контроллер работает с NVMe, SAS и SATA, но ширина подключения ограничена числом его линий.
HBA передаёт диски операционной системе и подходит для ZFS или Ceph. Аппаратный RAID формирует массив на контроллере и может использовать защищённый кэш. Выбор зависит от программной архитектуры. В хосте виртуализации загрузку удобно вынести на зеркальную пару NS204i, освободив основные отсеки для данных.
Почему максимумы нельзя складывать
Средние и задние корзины могут занимать место райзера, менять воздушный поток или ограничивать теплопакет CPU. GPU-исполнение заменяет часть передних отсеков ускорителями. Значения 34 SFF, 20 LFF и 36 EDSFF для Gen11, как и 24 SFF, 12 LFF и 36 EDSFF для Gen12, описывают разные сборки.
PCIe, сеть и GPU
PCIe 5.0 в Gen11 и Gen12 даёт вдвое большую теоретическую полосу на линию, чем PCIe 4.0. Это полезно для NVMe и сетевых карт 100/200 Гбит/с, но не ускоряет старый адаптер автоматически.
Физический слот x16 может иметь только восемь электрических линий. Максимальные шесть слотов доступны с определёнными райзерами и не сочетаются с каждой задней корзиной. Основная сеть Gen11/Gen12 обычно выбирается отдельно; OCP 3.0 позволяет не занимать универсальный PCIe-слот.
При установке GPU необходимо одновременно учитывать:
- количество и ширину свободных слотов;
- мощность ускорителя и наличие кабелей питания;
- производительность блоков питания;
- комплект вентиляторов и радиатор процессора;
- допустимую температуру воздуха на входе;
- число дисков, остающихся в GPU-шасси.
DL345 подходит для виртуальных рабочих столов, транскодирования, инференса и инженерных вычислений. Для обучения крупных моделей с восемью ускорителями нужен специализированный GPU-сервер.
iLO, централизованное управление и безопасность
iLO 5, iLO 6 и iLO 7 работают независимо от основной ОС и показывают состояние компонентов, журналы, питание и удалённую консоль. Набор функций зависит от лицензии: iLO Standard не включает все возможности Advanced.
Для группы серверов доступны HPE OneView и Compute Ops Management. Платформа также использует аппаратный корень доверия HPE, защищённую загрузку, TPM 2.0 и AMD Secure Processor. Эти механизмы проверяют загрузочную цепочку, но не заменяют разграничение доступа и защиту сети управления.
Прошивки системной платы, iLO, контроллеров, сетевых карт и накопителей следует обновлять согласованно: новая версия одного компонента при старых остальных может нарушить совместимость.
Питание, охлаждение и уровень шума
Два места под блоки питания не гарантируют наличие двух БП. Для резервирования нужны совместимые блоки достаточной мощности, подключённые к независимым линиям.
В расчёт потребления входят CPU, GPU, NVMe, сеть, контроллеры, память и вентиляторы. Горячие процессоры, ускорители и плотные NVMe-конфигурации требуют производительного охлаждения; для некоторых сочетаний HPE снижает допустимую температуру воздуха на входе.
Жидкостное охлаждение Gen12 — опция, стандартные сборки используют воздушное. DL345 рассчитан на серверную или ЦОД и под нагрузкой создаёт заметный шум.
Для каких задач подходит HPE ProLiant DL345
| Нагрузка | Рациональное поколение | Куда направить бюджет | Что ограничивает систему |
|---|---|---|---|
| Виртуализация и контейнеры | Gen10 Plus при ограниченном бюджете; Gen11 для новых кластеров; Gen12 при высокой плотности | Память, сетевые интерфейсы, быстрые накопители | Лицензирование по ядрам, резерв памяти для отказа узла |
| Программно-определяемое хранилище | Gen11 при большом числе дисков; Gen12 для смешанных SFF/EDSFF | Накопители нужной выносливости, HBA, сеть хранения | Число линий на NVMe и совместимость корзин |
| Базы данных и аналитика | Gen11 или Gen12 | Частота процессора, каналы памяти, NVMe | Не каждая база масштабируется от максимального числа ядер |
| Резервное копирование и архив | Gen10 Plus или Gen11 с LFF | Ёмкие HDD, контроллер, быстрая сеть | Скорость восстановления и окно резервного копирования |
| Видеообработка и виртуальные рабочие столы | Gen11 или Gen12 | GPU, память, сетевые порты | Число поддерживаемых ускорителей и охлаждение |
| Инференс и вычисления на GPU | Gen12; Gen11 для умеренной нагрузки | Совместимые GPU, БП и вентиляторы | Сокращение числа дисков и отсутствие межсоединения для 8 GPU |
Для обычного хоста виртуализации Gen11 часто даёт лучший баланс. Он поддерживает современные процессоры, DDR5 и PCIe 5.0, но не заставляет платить за предельные возможности Gen12. Gen10 Plus остаётся рациональным, если нагрузке достаточно 64 ядер и DDR4, а в инфраструктуре уже используются компоненты этого поколения.
В дисковых задачах Gen11 особенно интересен из-за возможности установить до 20 LFF или 34 SFF дисков. Gen12 выигрывает, когда нужны 6 ТБ памяти, 192 ядра, смешанная передняя компоновка SFF/EDSFF или до четырёх двухслотовых ускорителей.
Какое поколение DL345 выбрать
Выбор можно свести к трём сценариям:
- Gen10 Plus подходит для экономичной модернизации, бюджетных кластеров, резервного копирования и хранилищ, которым достаточно DDR4 и PCIe 4.0. На вторичном рынке проще найти память и часть комплектующих, но нужно учитывать возраст платформы и поддержку программного обеспечения.
- Gen11 оптимален для большинства новых корпоративных систем. Он сочетает DDR5, PCIe 5.0, до 160 ядер, развитую дисковую компоновку и iLO 6. Это наиболее универсальное поколение DL345.
- Gen12 нужен для максимальной плотности вычислений, памяти и GPU. Его преимущества раскрываются в больших виртуализированных средах, базах данных в памяти и ускоренных вычислениях, а не в любой стандартной серверной нагрузке.
Нужно учитывать и соседние модели. DL325 занимает 1U и подходит, когда важнее плотность стойки, чем число дисков и плат. DL385 использует два процессора AMD EPYC в корпусе 2U и лучше подходит для систем, которым действительно нужны ресурсы двух сокетов.
Близкая по формату модель DL380 работает на процессорах Intel и имеет другую структуру памяти, линий ввода-вывода и лицензирования. Подробнее различия между её версиями рассмотрены в статье «HPE ProLiant DL380: сравнение поколений Gen9–Gen12».
Для обучения крупных моделей с высокой плотностью GPU стоит выбирать специализированную платформу. Возможность установить несколько ускорителей в DL345 не превращает универсальный сервер в аналог восьмиускорительного комплекса.
Типичные ошибки при выборе конфигурации
- Сравнение базовой поставки с максимумом платформы. Сервер на 8 SFF нельзя напрямую сопоставлять с предельной конфигурацией другого поколения на 36 EDSFF.
- Расчёт на свободный апгрейд любой корзины. Для дополнительных отсеков могут потребоваться объединительные платы, контроллеры, кабели, райзеры и другой комплект вентиляторов. Некоторые опции доступны только при заводской сборке.
- Неравномерное заполнение памяти. Большой суммарный объём не компенсирует незадействованные каналы процессора.
- Выбор процессора только по числу ядер. Базовая частота, объём кэша, теплопакет и модель лицензирования часто важнее предельного числа потоков.
- Попытка совместить все максимумы. Наибольшее число дисков, шесть слотов PCIe и предельный набор GPU обычно относятся к разным вариантам корпуса.
- Ожидание отказоустойчивости от одного сервера. Два блока питания и зеркальный RAID защищают лишь от отдельных отказов. Доступность приложений требует нескольких узлов и продуманного восстановления.
Заключение
HPE ProLiant DL345 — не урезанная версия двухсокетного DL385, а
самостоятельная односокетная платформа 2U с упором на хранение и
расширение. Gen10 Plus привлекателен ценой, Gen11 чаще всего
обеспечивает лучший баланс, а Gen12 даёт максимальные пределы по ядрам,
памяти и ускорителям. Итоговый выбор определяется не номером поколения,
а тем, как процессор, память, накопители, сеть и охлаждение работают
вместе в конкретной конфигурации.
