Обзор Dell PowerEdge R760

07.11.2023
17 мин на чтение
895

Dell PowerEdge R760 — это 2U сервер для установки в стойку, поддерживающий два процессора Intel Xeon четвертого поколения и до 24 NVMe дисков, включая базы, поддерживающие новые SSD EDSFF E3.S. Кстати, SSD E3.S — единственный форм-фактор накопителей с Gen5, который поддерживается на этой базе, отсеки U.2 — только Gen4. Поддержка новых накопителей делает конфигурирование дисковой подсистемы ещё более важным при настройке PowerEdge для конкретных сценариев использования.

Технические характеристики Dell PowerEdge R760

PowerEdge R760 — это, по сути, 2U-версия уже рассмотренного нами 1U-сервера PowerEdge R660. Оба сервера поддерживают по два процессора Intel Xeon "Sapphire Rapids" четвертого поколения с максимальной конфигурацией до 56 ядер/128 потоков на каждый CPU и до 8 ТБ оперативной памяти в 32 DIMM-слотах. Эти серверы предназначены для смешанных рабочих нагрузок, баз данных и VDI.

Когда речь идет о системе хранения данных, вдвое большая высота делает R760 вместительнее, чем R660; он поддерживает следующие конфигурации (с возможностью установки до 24 NVMe накопителей):

  • 12 x 3,5-дюймовых

  • 8 x 2,5-дюймовых

  • 16 x 2,5-дюймовых

  • 24 x 2,5-дюймовые

  • 2 х 2,5-дюймовых или 4 х 2,5-дюймовых (сзади)

1U сервер R660 поддерживает максимум 10 x 2,5-дюймовых дисков, плюс 2 2,5-дюймовых сзади. Мы подробно рассмотрели объединительную плату (backplane) E3.S в R660. Вскоре диски E3.S скоро будут доступны и в PowerEdge R760.


Отмечу, что R760 можно сконфигурировать с прямым доступом к хранилищу, как в этой модели для обзора, или с новой RAID-картой Dell PERC 12, которая поддерживает NVMe HWRAID (до 16 HWRAID + 8 прямых подключений NVMe). Как было отмечено ранее, при конфигурировании новых основных серверов PowerEdge от Dell нужно принимать множество решений относительно дисковой подсистемы.

R760 также поддерживает больше слотов PCIe, чем PowerEdge R660: четыре Gen5 и восемь Gen4 против двух Gen5 и трёх Gen4 в R660. R760 поддерживает двойные графические процессоры (до 350 ватт); R660 ограничивается двумя одинарными картами мощностью до 75 ватт.

Dell не предлагает точных аналогов R760 и R660 на процессорах AMD EPYC; ближайшие серверы — это 2U PowerEdge R7625 и 1U PowerEdge R6625.

Прежде чем перейти к тестированию, приведём полные характеристики PowerEdge R760:

Процессор

До двух процессоров Intel Xeon Scalable Gen4 с количеством ядер до 56 на процессор и с опциональной технологией Intel QuickAssist

Операционная система

  • Canonical Ubuntu Server LTS

  • Microsoft Windows Server with Hyper-V

  • RedHat Enterprise Linux

  • SUSE Linux Enterprise Server

  • VMware ESXi

Чипсет

Intel C741

Графические ускорители

До 2 x 350 Вт DW и до 6 x 75 Вт SW

Оперативная память

  • Скорость: до 4800 МТ/с

  • Тип памяти: RDIMM

  • Слоты для модулей памяти: 32 слота DDR5 DIMM

  • Максимальный объём RAM: RDIMM 8 ТБ

Хранилище

  • До 12 x 3,5-дюймовых SAS/SATA (HDD/SSD) макс. 216 ТБ

  • До 8 x 2,5-дюймовых SAS/SATA/NVMe (HDD/SSD) макс. 122,88 ТБ

  • До 16 x 2,5-дюймовых SAS/SATA/NVMe (HDD/SSD) макс. 245,76 ТБ

  • До 24 x 2,5-дюймовых SAS/SATA/NVMe (HDD/SSD) макс. 368,64 ТБ

Средний отсек: нет

Задний отсек:

  • До 2 x 2,5-дюймовых SAS/SATA/NVMe (HDD/SSD) максимум 30,72 ТБ

  • До 4 x 2,5-дюймовых SAS/SATA/NVMe (HDD/SSD) макс. 61,44 ТБ



Дисковые контроллеры (RAID-контроллеры)

  • Внутренние контроллеры: PERC H965i, PERC H755, PERC H755N, PERC H355, HBA355i

  • Внешние контроллеры: HBA355e

  • Программный RAID: S160

  • Внутренняя загрузка:

    • Boot Optimized Storage Subsystem  (BOSS-N1): HWRAID 2 x M.2 NVMe SSD

    • USB

Безопасность

  • Встроенное ПО с криптографической подписью

  • Secure Boot (безопасная загрузка)

  • Secure Erase (безопасное стирание)

  • Silicon Root of Trust (кремниевый корень доверия)

  • System Lockdown (блокировка системы (требуется iDRAC9 Enterprise или Datacenter))

  • TPM 1.2/2.0 FIPS, сертифицирован CC-TCG, TPM 2.0 China NationZ

  • Secured Component Verification (верификация защищённых компонентов (проверка целостности оборудования))

  • Data at Rest Encryption (Шифрование данных в состоянии покоя (SED с локальным или внешним управлением ключами))

Управление

Встроенные:

  • iDRAC9

  • iDRAC Direct

  • iDRAC RESTful API с Redfish

  • iDRAC Service Module (сервисный модуль)

  • Беспроводной модуль Quick Sync 2

Консоли:

  • OpenManage Enterprise

  • Плагин OpenManage Power Manager

  • Плагин OpenManage Service

  • Плагин OpenManage Update Manager

  • Плагин CloudIQ for PowerEdge plug in

  • Интеграция OpenManage Enterprise с VMware vCenter

  • Интеграция OpenManage с Microsoft System Center

  • Интеграция OpenManage с Windows Admin Center

Мобильность: OpenManage Mobile

Tools:

  • iDRAC RESTful API с Redfish

  • IPMI

  • RACADM CLI

  • Dell System Update

  • Enterprise Catalogs

  • Dell Repository Manager

Интеграции OpenManage:

  • BMC Truesight

  • Microsoft System Center

  • Интеграция OpenManage с ServiceNow

  • RedHat Ansible Modules

  • Terraform Providers

  • VMware vCenter и vRealize Operations Manager

Источники питания

  • 2800 Вт Titanium 200—240 VAC or 240 HVDC, резервирование с горячей заменой

  • 2400 Вт Platinum 100—240 VAC or 240 HVDC, резервирование с горячей заменой

  • 1800 Вт Titanium 200—240 VAC or 240 HVDC, резервирование с горячей заменой

  • 1400 Вт Platinum 100—240 VAC or 240 HVDC, резервирование с горячей заменой

  • 1100 Вт Titanium 100—240 VAC or 240 HVDC, резервирование с горячей заменой

  • 1100 Вт LVDC -48 — -60 VDC, резервирование с горячей заменой

  • 800 Вт Platinum 100—240 VAC or 240 HVDC, резервирование с горячей заменой

  • 700 Вт Titanium 200—240 VAC or 240 HVDC, резервирование с горячей заменой

Порты

Сетевые опции

  • 2 x карты LOM 1GbE (опционально)

  • 1 x OCP-карта 3.0 (опционально)

Примечание: Система позволяет установить в нее либо карту LOM, либо карту OCP, либо обе карты.

Передние порты

  • 1 x iDRAC Direct (Micro-AB USB) порт

  • 1 x USB 2.0

  • 1 x VGA

Задние порты

  • 1 x выделенный iDRAC Ethernet порт

  • 1 x USB 2.0

  • 1 x USB 3.0

  • 1 x Serial (опционально)

  • 1 x VGA (опционально для конфигурации с Direct Liquid Cooling)

Встроенные порты: 1 x USB 3.0 (опционально)

Слоты

До 8 PCIe слотов:

  • Слот 1: 1 x8 Gen5 Full height, Half length

  • Слот 2: 1 x8/1 x16 Gen5 Full height, Half length или 1 x16 Gen5 Full height, Full length

  • Слот 3: 1 x16 Gen5 или 1 x8/1 x16 Gen4 Low profile, Half length

  • Слот 4: 1 x8 Gen4 Full height, Half length

  • Слот 5: 1 x8/1 x16 Gen4 Full height, Half length или 1 x16 Gen4 Full height, Full length

  • Слот 6: 1 x8/1 x16 Gen4 Low Profile, Half length

  • Слот 7: 1 x8/1 x16 Gen5 или 1 x8 Gen4 Full height, Half length

  • Слот 7 SNAPI: 1 x16 Gen5 Full height, Half length

  • Слот 8: 1 x8 Gen5 или 1 x8 Gen4 Full height, Half length

Видео: 1 x VGA

Форм-фактор

2U Rack — стоечный сервер

Размеры и вес

  • Высота: 86,8 мм (3,41 дюйма)

  • Ширина: 482 мм (18,97 дюйма)

  • Глубина:

    • 772,13 мм (30,39 дюйма) с безелем

    • 758,29 мм (29,85 дюйма) без безеля

  • Масса: Макс. 36,1 кг (79,58 фунтов)

Поддержка стоек

  • ReadyRails™ II sliding rails with optional cable management arm (CMA) and strain relief bar (SRB) for 4-post racks

  • Combo (Drop-in/Slide-in) rails with optional CMA and SRB for 4-post racks

  • ReadyRails static rails for 4-post and 2-post racks

  • Note: CMA is not supported in Direct Liquid Cooling configuration

  • Раздвижные направляющие ReadyRails II с дополнительным кронштейном для прокладки кабелей (CMA) и разгрузочной планкой (SRB) для двухрамных стоек

  • Комбинированные (встраиваемые/выдвижные) направляющие с дополнительными CMA и SRB для двухрамных стоек

  • Статические направляющие ReadyRails для двухрамных и однорамных стоек

  • Примечание: CMA не поддерживается в конфигурации с Direct Liquid Cooling



Конструкция и дизайн Dell PowerEdge R760

PowerEdge R760 — это стоечный сервер формата 2U, высотой 86,8 мм и шириной 482 мм. Его глубина может составлять 772,13 мм с безелем или, как показано ниже, 758,29 мм без него. 24 отсека под накопители 2,5 дюйма занимают всю переднюю панель.

Dell PowerEdge R760 Front

На передней панели расположены: порт USB Micro-AB для контроллера управления iDRAC, порт USB 2.0 и видеовыход VGA.

Dell PowerEdge R760 2.5-inch Drive Bays

Накопители легко извлекаются нажатием на кнопки фиксации, а затем освобождаются из держателей. Каждый диск имеет LED-индикаторы состояния и активности. Язычок в правом нижнем углу с названием — это сервисная метка, которая выдвигается для удобства идентификации сервера.

Dell PowerEdge R760 2.5-inch Bay Removal

Сервисный лейбл PowerEdge R760 выдвигается для удобства идентификации сервера.

На задней панели находятся порты Ethernet для удаленного управления iDRAC, USB 2.0, USB 3.0 и VGA. В нашем сервере нет дополнительного последовательный порт (Serial port).

Dell PowerEdge R760 Rear Ports

Наш R760 также оснащен загрузочными дисками NVMe BOSS на задней панели. Они доступны на горячую (как на фото ниже) и имеют встроенный RAID-контроллер.

Dell PowerEdge R760 Rear Drive

Переходим к внутренней части. Воздуховоды для охлаждения и risers (райзеры — удлинители для разъёмов PCIe) почти полностью покрывают печатную плату. Подача воздуха идёт от шести вентиляторов диаметром 4 см.

Dell PowerEdge R760 Fan Guides

Другой ракурс: воздуховод снят, но райзеры остались на месте.

Dell PowerEdge R760 Interior

Два процессора Xeon оснащены массивными радиаторами со специальными расширениями, которые соединяют их вплотную с вентиляторами. Каждый процессор берёт на себя 16 слотов DIMM. В полностью укомплектованном состоянии этот сервер поддерживает до 8 Тбайт оперативной памяти. Dell PowerEdge R760 поддерживает до восьми слотов PCIe.

Dell PowerEdge R760 Interior Access

Dell PowerEdge R760 имеет два слота под блоки питания с горячей заменой (есть функционал резервирования, когда достаточно мощности). Мощность от 700 до 2800 Вт, рейтинги — 80 Plus Platinum или Titanium.

Dell PowerEdge R760 with DLC plates

Сервер, представленный в обзоре, имеет воздушное охлаждение. Однако в некоторых серверных конфигурациях R760 можно использовать прямое жидкостное охлаждение. Некоторые процессоры, например Intel 8470Q, доступны только c Direct Liquid Cooling. У компании Dell есть несколько сертифицированных партнёров, предлагающих различные варианты СЖО, если это необходимо в вашей среде.

Серверы Dell R760

Dell PowerEdge R760 24SFF
CPU:
2x Intel Xeon
Gold 6458Q (32C 60M Cache 3.10 GHz)
2x Intel Xeon Gold 6458Q (32C 60M Cache 3.10 GHz)
RAM:
2x 16GB DDR5
RDIMM 4800MHz
2x 16GB DDR5 RDIMM 4800MHz
RAID:
RAID Dell H755 (8GB+BBU)
БП:
2x Dell 1400W Hot-Plug
Net:
2 port 1Gb/s
(Integrated)
2 port 1Gb/s (Integrated)
HDD:
noHDD (до 24 HDD 2.5'' SFF)
от 1 798 201 ₽
Новый Под заказ

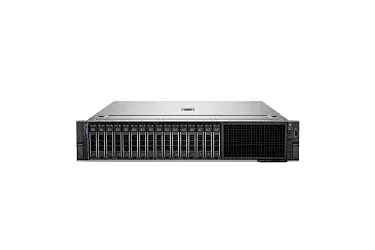

Dell PowerEdge R760 16SFF
CPU:
2x Intel Xeon
Bronze 3408U (8C 22.5M Cache 1.80 GHz)
2x Intel Xeon Bronze 3408U (8C 22.5M Cache 1.80 GHz)
RAM:
2x 16GB DDR5
RDIMM 4800MHz
2x 16GB DDR5 RDIMM 4800MHz
RAID:
RAID Dell H745 (4GB+BBU)
БП:
2x Dell 1100W Hot-Plug
Net:
2 port 1Gb/s
(Integrated)
2 port 1Gb/s (Integrated)
HDD:
noHDD (до 16 HDD 2.5'' SFF)
от 524 313 ₽
under-order
Под заказ
?

Мы доставляем под заказ любое оборудование. Последнюю цену этой модели вы можете увидеть при оформлении заказа. Срок поставки и актуальную цену товара уточнит менеджер.

Новый Под заказ

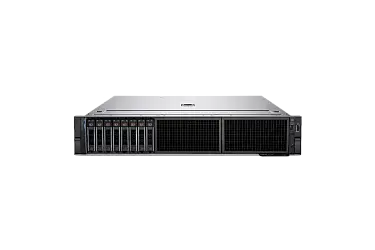

Dell PowerEdge R760 8SFF
CPU:
2x Intel Xeon
Bronze 3408U (8C 22.5M Cache 1.80 GHz)
2x Intel Xeon Bronze 3408U (8C 22.5M Cache 1.80 GHz)
RAM:
2x 16GB DDR5
RDIMM 4800MHz
2x 16GB DDR5 RDIMM 4800MHz
RAID:
RAID Dell H745 (4GB+BBU)
БП:
2x Dell 1100W Hot-Plug
Net:
2 port 1Gb/s
(Integrated)
2 port 1Gb/s (Integrated)
HDD:
noHDD (до 8 HDD 2.5'' SFF)
от 524 313 ₽
under-order
Под заказ
?

Мы доставляем под заказ любое оборудование. Последнюю цену этой модели вы можете увидеть при оформлении заказа. Срок поставки и актуальную цену товара уточнит менеджер.

Удалённое управление Dell PowerEdge R760

В PowerEdge R760 установлен контроллер удалённого управления Dell iDRAC. В нашей обзорной модели используется версия iDRAC9 Enterprise. Подробнее об iDRAC и его первоначальной настройке читайте в другой статье Servermall.

На главной панели отображается общее состояние системы, последние журналы и сводка задач.

Dell PowerEdge R670 iDRAC9 Dashboard

Раздел “System” содержит множество категорий, каждая из которых имеет индикатор состояния. В разделе Power отображается состояние каждого источника питания и история энергопотребления.

Dell PowerEdge R670 iDRAC9 System

Далее следует раздел "Memory", в котором отображается состояние каждого слота и подробная информация о типе установленной памяти.

Dell PowerEdge R670 iDRAC9 Memory

Здесь находится раздел технического обслуживания; в журнале жизненного цикла “Lifecycle Log” отображаются основные события.

Dell PowerEdge R670 iDRAC9 Maintenance

Раздел “SupportAssist” в “Maintenance” позволяет отслеживать запросы на обслуживание. Очень крутая функция.

Dell PowerEdge R670 iDRAC9 Service Requests

Последнее — раздел “Storage”, в котором отображаются детали конфигурации и общая сводка, как показано ниже.

Dell PowerEdge R670 iDRAC9 Storage

Производительность Dell PowerEdge R760

Наш обзорный сервер Dell PowerEdge R760 имеет следующую конфигурацию:

  • Два процессора Intel Xeon Gold 6430 (каждый по 32 ядра/64 потока, базовая частота 1,9 ГГц, Turbo 3,4 ГГц, кэш 60 МБ, TDP 270 Вт)

  • 1 ТБ DDR5 памяти

  • Microsoft Windows Server 2019

  • Графический ускоритель NVIDIA A2 или T4 (для тестов на GPU)

Как и большинство стоечных серверов 2U с двумя процессорами, PowerEdge R760 имеет практически бесконечное число опций (см. сайт Dell). Как уже упоминалось, в данном обзоре мы сосредоточимся на производительности CPU и GPU, поскольку производительности систем хранения данных мы посвящаем отдельный обзор.

Наша конфигурация не является максимальной для этой платформы; она может быть оснащена двумя 56-ядерными процессорами и 8 Тбайт оперативной памяти. Всего существует несколько десятков вариантов процессоров: доступны процессоры класса Xeon Silver, Gold, Platinum и Max.

Чтобы продемонстрировать универсальность конфигураций, доступных в линейках PowerEdge R660 и R760, мы сравним их.

R660 который имел следующую конфигурацию:

  • 2 x процессора Intel Xeon Platinum 8452Y

  • 512 ГБ DDR5

Xeon Platinum 8452Y — это 36-ядерный процессор, однако он имеет более низкие базовые и турбо-частоты (2,0 ГГц и 3,2 ГГц). По производительности он не должен сильно отличаться от Xeon Gold 6430 в нашем PowerEdge R760, но для перехода на чипы Platinum могут быть и другие причины. (Рекомендованная цена Platinum 8452Y почти в два раза выше, чем у Gold 6430).

HWBOT x265

Бенчмарк HWBOT x265 с сайта hwbot.org измеряет производительность системы при рендеринге видео в разрешении 1080P или 4K с использованием кодека x265/HEVC. Он разработан с учётом современных наборов инструкций и оптимизирован для многопоточной работы в целях проведения конкурентных бенчмарков. Разница между двумя серверами “в лоб” невелика.

HWBot x256

Dell PowerEdge R760 (2 x Xeon Gold 6430)

Dell PowerEdge R660 (2 x Xeon Platinum 8452Y)

3x Overkill (4K)

78,222

74,338


y-cruncher

y-cruncher — это многопоточная и масштабируемая программа, которая может вычислять число Пи и другие математические константы до триллионов цифр. С момента ее запуска в 2009 году она стала популярным средством для тестирования производительности и стресс-тестирования среди энтузиастов и любителей аппаратного обеспечения. И здесь снова мы видим, что чипы Xeon Gold в PowerEdge R760 имеют небольшое преимущество в производительности.

y-cruncher (общее время вычислений)

Dell PowerEdge R760 (2x Xeon Gold 6430)

Dell PowerEdge R660 (2x Xeon Platinum 8452Y)

1 миллиардов цифр

7.306 секунд

8.294 секунд

10 миллиардов цифр

91.435 секунд

92.779 секунд


Geekbench 6 CPU

Geekbench — это кроссплатформенный бенчмарк. Мы используем тест производительности CPU, который имеет множество рабочих нагрузок для моделирования реальных задач и приложений. У нас есть результаты только для PowerEdge R760.

Multi-Core Score:

12,971

Single-Core Score:

1,410


Blender

Бенчмарк Blender измеряет производительность CPU или GPU в 3D-рендеринге путём отрисовки 3D-сцены в программе Blender. Он выдаёт результат, который можно использовать для сравнения производительности различных систем и компонентов. Показатели приводятся в сэмплах в минуту.

Blender (CPU)

Dell PowerEdge R760 (2x Xeon Gold 6430)

Dell PowerEdge R660 (2x Xeon Platinum 8452Y)

Monster

576.928413

641.524059

Junkshop

376.557690

398.081932

Classroom

281.536442

313.184991


Мы также провели тестирование после установки графического процессора NVIDIA A2 в PowerEdge R760. Однако для PowerEdge R660 у нас нет данных.

Blender (NVIDIA A2)

Monster:

479.238127

Junkshop:

302.355378

Classroom:

248.540754


UL Procyon AI Inference (CPU)

Набор бенчмарков UL Procyon AI Inference тестирует работу различных систем искусственного интеллекта с использованием современных нейронных сетей. Тесты выполняются только на центральном процессоре. Ниже приведены средние значения времени выполнения вычислений; общий результат — в последней строке. Мы проводили этот тест только на PowerEdge R760.

MobileNet V3:

3.05

ResNet 50:

6.79

Inception V4:

20.55

DeepLab V3:

31.27

YOLO V3:

32.58

REAL-ESRGAN:

1498.36

Общая оценка:

169


V-Ray

V-Ray — это бенчмарк для рендеринга изображений. Мы запускаем его на процессоре, а также после установки графического процессора NVIDIA T4.

V-Ray

Dell PowerEdge R760 (2x Xeon Gold 6430)

Dell PowerEdge R660 (2x Xeon Platinum 8452Y)

CPU Only:

59,628

64,296

CUDA (NVIDIA Tesla T4)

554

564

RTX (NVIDIA Tesla T4)

760

N/A


Заключение

Линейка PowerEdge R от Dell отличается высокой универсальностью, в ней представлены конфигурации для смешанных рабочих нагрузок, VDI, баз данных и общего назначения. Мы уже положительно отзывались о 1U PowerEdge R660, поэтому у нас были не менее высокие ожидания в отношении 2U PowerEdge R760, и они оправдались.

Dell PowerEdge R760 feature bezel

Дополнительная высота (+1U) даёт PowerEdge R760 больше возможностей для расширения и хранения данных, чем R660, что логично. В остальном оба сервера имеют одинаковые процессоры и память. Чипы Intel Xeon четвертого поколения обеспечивают до 56 ядер на сокет, что позволяет PowerEdge R760 поддерживать до 112 ядер и 224 потока, а также до 8 Тбайт оперативной памяти. А если вы опасаетесь перегрева системы (или уже вложили средства в систему жидкостного охлаждения), то в некоторых конфигурациях R760 поддерживает прямое жидкостное охлаждение (DLC).

Дополнительная высота позволяет устанавливать в R760 графические процессоры двойной ширины (хотя существует также модель Dell PowerEdge R760xa с очень высокой плотностью компонентов, включая графику), так что этот сервер действительно может быть настроен практически на любую рабочую нагрузку. Что касается систем хранения, то нам нравится, что этот сервер может быть сконфигурирован с backplane платой E3.S для установки твердотельных накопителей Gen5.

Нам по-прежнему нравится удобство обслуживания серверов Dell и интуитивно понятное удаленное управление iDRAC, в которое даже встроена функция отслеживания запросов на обслуживание.

Конфигуратор Dell PowerEdge R760.


Написано Чарльзом П. Джефферисом 21 июня 2023 г.

Источник: https://www.storagereview.com/review/dell-poweredge-r760-review

ОБРАТИТЬСЯ К КОНСУЛЬТАНТУ ЗА ПОМОЩЬЮ В ПОДБОРЕ СЕРВЕРА

Автор

СЕРВЕР МОЛЛ

Поделиться
Комментарии
(0)
Ещё не добавлено ни одного комментария
Написать комментарий
Поля, отмеченные *, обязательны для заполнения

Больше статей

Подписаться на новости

Нажимая кнопку «Подписаться», я даю согласие
на обработку и хранение персональных данных и принимаю соглашение
icon-recall
Отправить ТЗ
client consultations icon-delivery discount icon-facebook franchise icon-google_plus it-solutions icon-jivosite icon-menu icon-up icon-message payment icon-recall shops-local shops-network icon-solutions icon-support tasks icon-twitter Group 8 icon-user icon-viber icon-vk icon-watsup
Мы используем файлы 'cookie', чтобы обеспечить максимальное удобство пользователям.
